ETEST-Objekte

Überblick

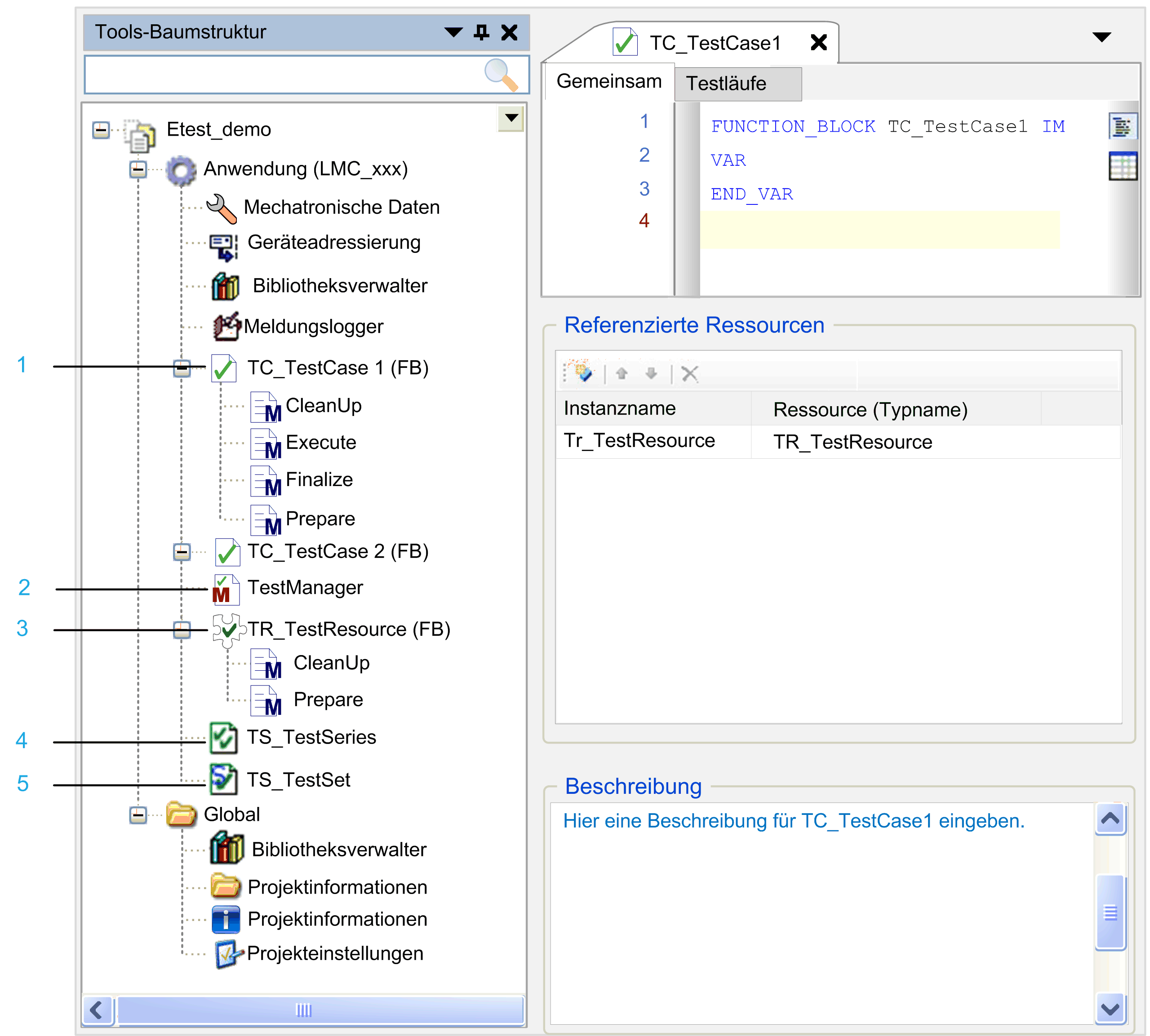

Die nachstehende Abbildung zeigt die in der Tools-Baumstruktur von Logic Builder als untergeordnete Knoten eines Knotens Anwendung verfügbaren ETEST-Objekte:

ETEST-Objekt	Beschreibung	Legende Element
Testfall	Zentrale Komponente von ETEST. Im Wesentlichen ein Funktionsbaustein. Die Komponente verwendet die in Logic Builder verfügbaren objektorientierten Erweiterungen der Norm IEC 61131-3. Implementiert die Schnittstelle IF_TestCase. Enthält Methoden, die wiederum Makros verwenden können.	1
TestManager	Ein Test-Manager ist ein Administrationsfunktionsbaustein. Testfälle und Testreihen werden von diesem Funktionsbaustein als Unterprozess der zugehörigen Anwendung ausgeführt. Wenn Tests von der Anwendung ausgeführt werden sollen, müssen folgende Voraussetzungen erfüllt sein: Ein TestManager-Objekt muss als untergeordneter Knoten des Knotens Anwendung verfügbar sein. Eine Task muss auf dieses Objekt verweisen. Beide werden automatisch erstellt, wenn Sie ein ETEST-Objekt unter dem Knoten Anwendung einfügen.	2
TestRessource	Gruppiert sowohl den Zugriff als auch die Initialisierung der Hardware und größerer Datenstrukturen, die in den Testfällen verwendet werden. ETEST erstellt nur eine Instanz pro Ressource. ETEST initialisiert die Ressourcen vor deren Verwendung (durch Aufrufen der zugehörigen Prepare-Methode). Nach Verwendung der Ressourcen deinitialisiert ETEST die Ressourcen wieder (durch Aufrufen der zugehörigen CleanUp-Methode). Vor der Ausführung eines Testfalls stellt ETEST sicher, dass die in den Test integrierten Ressourcen initialisiert wurden und der Fall über eine Referenz zur Instanz der Ressourcen verfügt. Nach Abschluss der Ausführung des Testfalls stellt ETEST sicher, dass die Ressourcen deinitialisiert wurden. In Ressourcen können weitere Ressourcen integriert werden (wie in Testfälle). Zyklische Abhängigkeiten zwischen Ressourcen sind nicht zulässig.	3
Testreihe	Kann für die Gruppierung von Testfällen verwendet werden. Kann Testfälle oder weitere Testreihen referenzieren.	4
Testsatz	Ein Testsatz ist eine Tabelle. Jede Zeile definiert einen Testlauf, jede Spalte ordnet einen während des gesamten Tests verwendeten Parameter zu. Verwendet die IEC-STRUCT zur Definition der Parametersätze. Jede Variable in der IEC-STRUCT definiert einen Parameter. Sie können die Zellen der Tabelle mit den für jeden Testlauf verwendeten Initialisierungswerten füllen. Die Verwendung einer IEC-STRUCT ermöglicht Ihnen die Definition spezifischer Parametersätze bzw. die Wiederverwendung der vorhandenen IEC-STRUCT (z. B. von einer Bibliothek).	5

HINWEIS: Ein ETEST-Objekt kann ausgeführt werden, wenn folgende Voraussetzungen erfüllt sind:

Es handelt sich um ein Testfall- oder ein Testreihe-Objekt, das dem Knoten Anwendung untergeordnet ist.
Es wurde über ein ausführbares Testreihe-Objekt ausgewählt.

Beispiel: Ein Testfall-Objekt, das einem Knoten in der Tools-Baumstruktur entspricht, kann ausgeführt werden, wenn es in einem Testreihe-Objekt ausgewählt wird, das dem Knoten Anwendung untergeordnet ist.
