Lexium 62 Distribution Box
Überblick
|
Produkt |
Beschreibung |
|---|---|
|

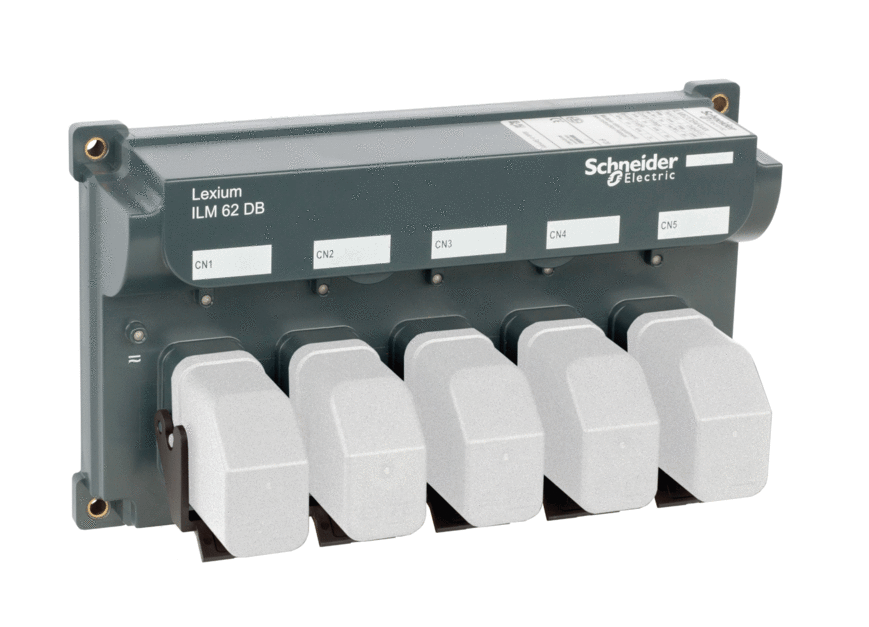

Die Lexium 62 Distribution Box ist das Bindeglied zwischen Lexium 62 Connection Module und Lexium 62 ILM. Je nach Anzahl der Antriebe können wahlweise 1 bis 4 Lexium 62 ILMs bzw. Daisy Chain-Stränge angeschlossen werden. Bei Nutzung von mehr als vier Antrieben erweitern Sie das System durch weitere Lexium 62 Distribution Boxen. Weitere Informationen finden Sie in folgenden Themen: |
Die Highlights:
-
1...4 Anschlüsse für Lexium 62 ILMs bzw. Daisy Chain-Stränge oder weitere Lexium 62 Distribution Boxen.
-
Vorkonfektionierte Hybridkabel bzw. Leistungskabel (Daisy Chain-Verdrahtung).
Typenschlüssel
|
Nr. |
Bedeutung |
||||||
|---|---|---|---|---|---|---|---|
|
Produktfamilie |
ILM = Integriertes Lexium-Servo-Modul |
||||||
|
Größe |
62 = Lexium 62 |
||||||
|
Art |
DB = Distribution Box |
||||||
|
Hybridausgänge |
4 |
||||||
|
Varianten |
A |
||||||
|
Intern |
0 |
||||||
|
Kunde |
0 |
||||||
|
Typenschlüssel (Beispiel) |
ILM |
62 |
DB |
4 |
A |
0 |
00 |
Technisches Typenschild
Das technische Typenschild befindet sich seitlich am Gehäuse:
|
Bezeichnung |
Bedeutung |
|---|---|
|
ILM62DBxxxxx |
Gerätetyp und Unicode |
|
Eingang DC |
Eingangsspannung und/oder -strom (Nenn- und/oder Spitzenwert je Eingang) |
|
Ausgang AC/DC |
Ausgangsspannung und -strom (Nenn- und/oder Spitzenwert je Ausgang) |
|
IP65 |
Schutzart |
|
Symbole |
In diesem Feld sind die Symbole für Erklärungen und Zertifizierungen abgebildet |
