Lexium 62 ILM-Sicherheitsmodul – Montage

Überblick

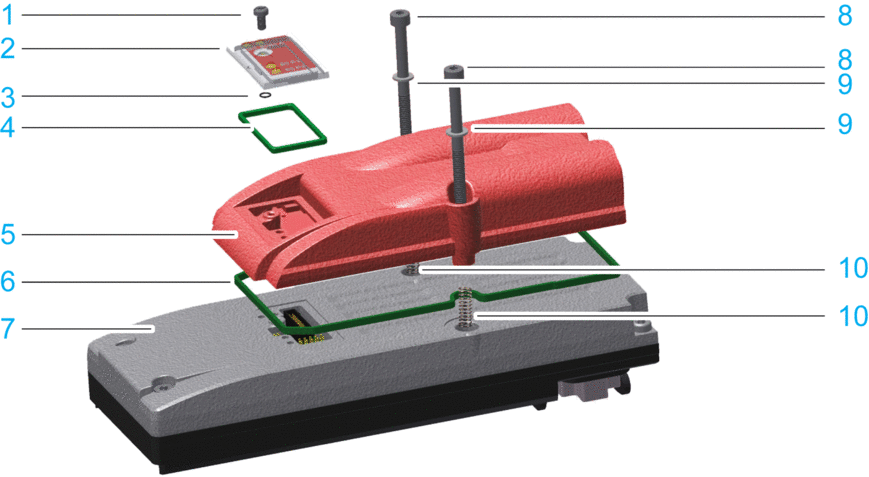

Montage des Lexium 62 ILM-Sicherheitsmoduls am Lexium 62 ILM:

1 Torx-Schraube M3x6

2 Schutzabdeckung

3 Unterlegscheibe, 2,5 x 0,6 mm (0,1 x 0,02 in.)

4 Dichtung der Schutzabdeckung

5 Lexium 62 ILM-Sicherheitsmodul

6 Dichtring für das Lexium 62 ILM-Sicherheitsmodul

7 Integrierter Servoantrieb der Baureihe Lexium 62 ILM

8 Innensechskant-Schraube M4x50

9 Fächerscheibe M4

10 Montagebohrungen des Lexium 62 ILM; Druckfedern mit Innendurchmesser 5 mm (0,20 in)/Außendurchmesser 8 mm (0,31 in)/Höhe 8 mm (0,31 in)

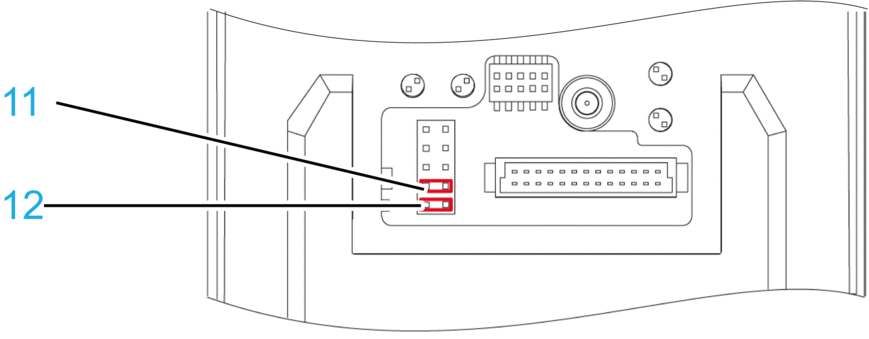

11 Steckbrücke J2

12 Steckbrücke J1

Vor dem Auswechseln bestimmter Komponenten sollten Sie sich die wichtigen Sicherheitshinweise und allgemeinen Anweisungen im Kapitel Voraussetzungen für den Austausch von Komponenten und Kabeln durchlesen.

So montieren Sie das Lexium 62 ILM-Sicherheitsmodul

Erforderliches Werkzeug:

Innensechskant-Schraubendreher 3.0 mit einstellbarem Anzugsmoment
Torx TX10-Schraubendreher mit einstellbarem Anzugsmoment

Lieferung auf Vollständigkeit prüfen:

Lexium 62 ILM-Sicherheitsmodul
1 x Dichtring
2 x Innensechskant-Schraube M4x50
2 x Fächerscheibe M4
2 x Druckfeder

HINWEIS: Hardwarekompatibilität

Verwenden Sie das Lexium 62 ILM-Sicherheitsmodul nur dann, wenn das Lexium 62 ILM-Modul den Hardwarecode x2x5xxxxxxxx oder einen höheren Hardwarecode aufweist.

Das Herstellungsdatum muss wie folgt lauten:

ILM070xxxxxxxxx: ab 14.09.2015
ILM100xxxxxxxxx: ab 19.08.2015
ILM140xxxxxxxxx: ab 24.08.2015

ESD-Schutz

Halten Sie sich an die folgenden Anweisungen, um Schäden aufgrund elektrostatischer Entladungen zu verhindern.

HINWEIS
	ELEKTROSTATISCHE ENTLADUNG Berühren Sie die elektrischen Verbindungen oder Komponenten nicht. Berühren Sie Leiterplatten ausschließlich an den Kanten. Ergreifen Sie die erforderlichen Sicherheitsvorkehrungen gegen elektrostatische Entladung. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Vorbereitung der Montage

GEFAHR
	DEAKTIVIERTE SICHERHEITSFUNKTION Entfernen Sie die Steckbrücken J1 und J2, bevor Sie das Lexium 62 ILM-Sicherheitsmodul montieren, sodass das Sicherheitsmodul für das Lexium 62 ILMaktiv ist. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS
	UNZUREICHENDE ABSCHIRMUNG/ERDUNG/DICHTIGKEIT Die Fächerscheiben müssen beim Entfernen der Schrauben aus ihrer ursprünglichen Position (10) entfernt werden. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Schritt	Aktion
1	Lösen Sie die Schraube (1) mit dem Schraubendreher (Torx).
2	Entfernen Sie die Schraube (1) mit der Unterlegscheibe (3) und der Schutzabdeckung (2) und der Dichtung der Schutzabdeckung (4) vom Lexium 62 ILM.
3	Lösen Sie die Schrauben in den Befestigungsbohrungen (10) (M4x28) mit dem Schraubendreher (Innensechskant).
4	Entfernen Sie die Schrauben und die Fächerscheiben.
5	Entfernen Sie die Steckbrücken J1 (12) und J2 (11) vom Lexium 62 ILM (siehe vorherige Abbildung).

Ausführung der Montage

Schritt	Aktion
1	Setzen Sie den Dichtring (6) in die Nut des Lexium 62 ILM-Sicherheitsmoduls ein.
2	Führen Sie jede Druckfeder (10) in vertikaler Position in die Montagebohrung (10) des Lexium 62 ILM ein.
3	Platzieren Sie das Lexium 62 ILM-Sicherheitsmodul am Lexium 62 ILM.
4	Setzen Sie die Schrauben (8) (M4x50) mit den Fächerscheiben (9) durch die Montagebohrungen des Lexium 62 ILM-Sicherheitsmoduls und durch die Öffnung der Druckfedern (10) in die Montagebohrungen (10) des Lexium 62 ILM-Moduls ein.
5	Drehen Sie zuerst die Schraube (8) mit einem Schraubendreher (Innensechskant) im Uhrzeigersinn, bis die Schraube fest sitzt, aber nicht angezogen ist.
6	Ziehen Sie dann die Schrauben (8) schrittweise mit einem Drehmoment von 2 Nm (17,70 lbf in) an.
7	Ziehen Sie abschließend die Schrauben (8) mit dem Zielmomentwert von 3 Nm (26,55 lbf in) an.
8	Bringen Sie die Schutzabdeckung (2) zusammen mit der Dichtung der Schutzabdeckung (4) am Lexium 62 ILM-Sicherheitsmodul an.
9	Schrauben Sie die Schutzhülle mit der Schraube (1) und der Isolierscheibe (3) mithilfe eines Torx-Schraubendrehers an (1 Nm/0,74 lbf).

HINWEIS
	VERLUST DER IP67-BEWERTUNG Richten Sie das Lexium 62 ILM-Sicherheitsmodul an den drei Befestigungspins aus. Stellen Sie sicher, dass der Dichtungsring des Lexium 62 ILM-Sicherheitsmoduls vollständig in die Nut des Lexium 62 ILM eingeführt wird. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
