Lexium 62 Connection Module
Überblick

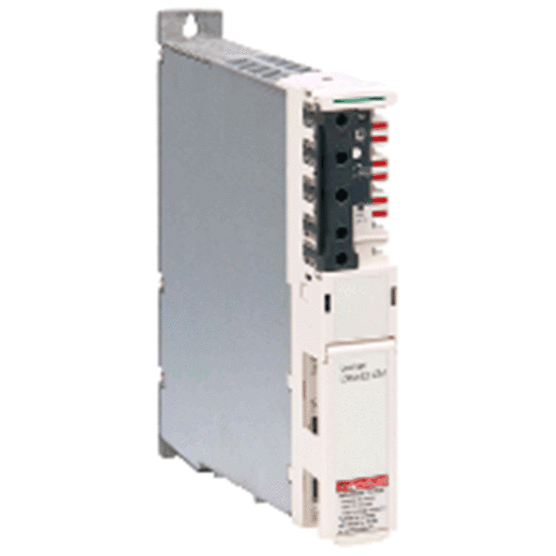

Das Lexium 62 Connection Module vereinfacht die Geräteverdrahtung. Mit dem Lexium 62 Connection Module können bis zu 45 Servoantriebe verbunden werden.
|
Produkt |
Beschreibung |
|---|---|
|
Das Lexium 62 Connection Module versorgt die Lexium 62 ILMs über ein Hybridkabel bzw. Leistungskabel (Daisy-Chain-Verdrahtung) mit Gleichspannung aus dem Zwischenkreis. Zusätzlich stellt das Lexium 62 Connection Module die Inverter Enable- und Sercos-Schnittstelle zur Verfügung. Weitere Informationen finden Sie unter: |
Typenschlüssel
|
Nr. |
Bedeutung |
||||||
|---|---|---|---|---|---|---|---|
|
Produktfamilie |
ILM = Integriertes Lexium-Servo-Modul |
||||||
|
Größe |
62 = Lexium 62 |
||||||
|
Typ |
CM = Connection Module (Anschlussmodul) |
||||||
|
Leistung (kont. Zwischenkreisstrom) |
D20 |
||||||
|
Varianten |
A |
||||||
|
Intern |
0 = Serienproduktion |
||||||
|
Kunde |
00 = Standard |
||||||
|
Typenschlüssel (Beispiel) |
ILM |
62 |
CM |
D20 |
A |
0 |
00 |
Technisches Typenschild
Das technische Typenschild befindet sich seitlich am Gehäuse:
|
Bezeichnung |
Bedeutung |
|---|---|
|
ILM62CMxxxxxxx |
Gerätetyp und Unicode |
|
Eingang DC |
Eingangsspannung und/oder -strom (Nenn- und/oder Spitzenwert je Eingang) |
|
Ausgang AC/DC |
Ausgangsspannung und -strom (Nenn- und/oder Spitzenwert je Ausgang) |
|
IP20 |
Schutzgrad |
|
Symbole |
In diesem Feld sind die Symbole für Erklärungen und Zertifizierungen abgebildet |
Logistisches Typenschild
Das logistische Typenschild befindet sich auf der Oberseite des Gehäuses.
|
Bezeichnung |
Bedeutung |
|---|---|
|
ILM62xxxxxxxxxx |
Gerätetyp und Unicode |
|
2528044067 |
Seriennummer |
|
RS:01 |
Hardware-Version |
|
DOM |
Herstellungsdatum |
|
Symbole |
In diesem Feld sind die Symbole für Erklärungen und Zertifizierungen abgebildet. |
