Anschluss 24-VDC-Steuerungsversorgung und STO (CN2, DC-Versorgung und STO)

Allgemeines

Die 24-Vdc-Versorgungsspannung ist mit zahlreichen freiliegenden Signalanschlüssen im Antriebssystem verbunden.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verwenden Sie Netzteile, die den Anforderungen an PELV (Protective Extra Low Voltage) entsprechen. Schließen Sie die 0-Vdc-Ausgänge aller Netzteile an FE (Funktionserde/-masse) an, beispielsweise für die VDC-Versorgungsspannung und die 24-Vdc-Spannung für die sicherheitsbezogene Funktion STO. Verbinden Sie alle 0-Vdc-Ausgänge (Referenzpotentiale) aller für den Antrieb verwendeten Netzteile. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Verwenden Sie Netzteile, die den Anforderungen an PELV (Protective Extra Low Voltage) entsprechen.
Schließen Sie die 0-Vdc-Ausgänge aller Netzteile an FE (Funktionserde/-masse) an, beispielsweise für die VDC-Versorgungsspannung und die 24-Vdc-Spannung für die sicherheitsbezogene Funktion STO.
Verbinden Sie alle 0-Vdc-Ausgänge (Referenzpotentiale) aller für den Antrieb verwendeten Netzteile.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Der Anschluss für die 24-Vdc-Steuerungsversorgung am Produkt besitzt keine Einschaltstrombegrenzung. Wird die Spannung über das Schalten von Kontakten eingeschaltet, können die Kontakte zerstört werden oder verschweißen.

HINWEIS
	ZERSTÖRUNG VON KONTAKTEN Schalten Sie den Netzeingang (Primärseite) des Netzteils. Schalten Sie nicht die Ausgangsspannung (Sekundärseite) des Netzteils. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Sicherheitsfunktion STO

Informationen zu den Signalen der Sicherheitsfunktion STO finden Sie im Abschnitt Funktionale Sicherheit. Wird die Sicherheitsfunktion nicht benötigt, müssen die Eingänge STO_A und STO_B mit +24VDC verbunden werden.

Kabelspezifikation CN2

Schirmung:	-⁽¹⁾
Twisted Pair:	-
PELV:	Erforderlich
Mindestquerschnitt Adern:	0,75 mm² (AWG 18)
Maximale Kabellänge:	100 m (328 ft)
(1) Siehe Funktionale Sicherheit

Eigenschaften der Anschlussklemmen CN2

Merkmal	Einheit	Wert
Max. Klemmenstrom	A	16⁽¹⁾
Anschlussquerschnitt	mm² (AWG)	0,5 ... 2,5 (20 bis 14)
Abisolierlänge	mm (in)	12 ... 13 (0,47 bis 0,51)
(1) Beachten Sie beim Verbinden mehrerer Antriebe den maximal zulässigen Klemmenstrom.

Die Klemmen sind für Litzen und starre Leiter zugelassen. Verwenden Sie, wenn möglich, Aderendhülsen.

Zulässiger Klemmenstrom der 24-VDC-Steuerungsversorgung

Anschluss CN2, Pin 3 und 7 sowie Pin 4 und 8 kann als 24 V/0 V Anschluss für weitere Verbraucher benutzt werden.

Im Stecker sind folgende Pins verbunden: Pin 1 mit Pin 5, Pin 2 mit Pin 6, Pin 3 mit Pin 7 und Pin 4 mit Pin 8.
Die Spannung am Haltebremsenausgang hängt von der 24-VDC-Steuerungsversorgung ab. Beachten Sie, dass auch der Strom der Haltebremse über diese Klemme fließt.

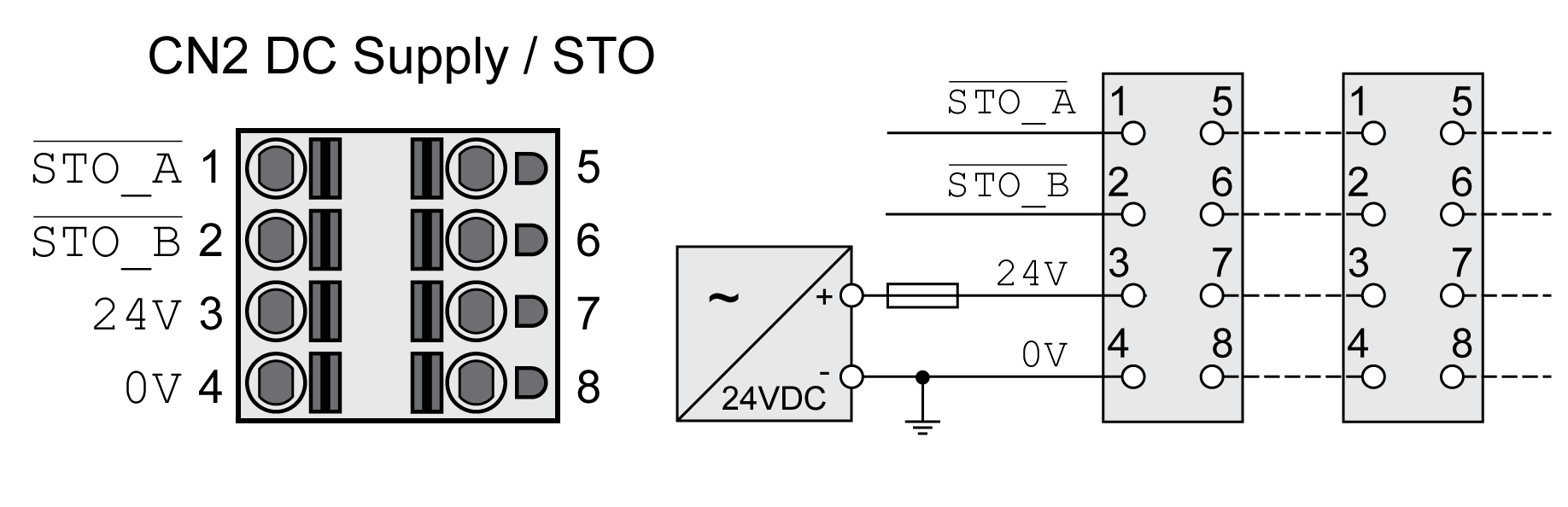

Verdrahtungsplan

Pin	Signal	Bedeutung
1, 5	STO_A	Sicherheitsfunktion STO: Zweikanaliger Anschluss, Anschluss A
2, 6	STO_B	Sicherheitsfunktion STO: Zweikanaliger Anschluss, Anschluss B
3, 7	24V	24-VDC-Steuerungsversorgung
4, 8	0V	Bezugspotential für 24-VDC-Steuerungsversorgung und Bezugspotential für STO

Sicherheitsfunktion STO anschließen

Stellen Sie sicher, dass die Verdrahtung, die Kabel und angeschlossene Schnittstellen den Anforderungen an PELV entsprechen.
Schließen Sie die Sicherheitsfunktion entsprechend den Vorgaben im Abschnitt Funktionale Sicherheit an.

Anschließen der 24-VDC-Steuerungsversorgung

Stellen Sie sicher, dass die Verdrahtung, die Kabel und angeschlossene Schnittstellen den Anforderungen an PELV entsprechen.
Führen Sie die 24-VDC-Steuerungsversorgung von einem Netzteil (PELV) zum Antrieb.
Erden Sie den 0-VDC-Ausgang am Netzteil.
Beachten Sie beim Verbinden mehrerer Antriebe den maximal zulässigen Klemmenstrom.
Stellen Sie sicher, dass die Steckerverriegelungen ordnungsgemäß am Gehäuse einrasten.
