Anschluss digitale Eingänge und Ausgänge (CN6)
Allgemeines
Das Gerät verfügt über konfigurierbare Eingänge und Ausgänge. Die Standardbelegung und die konfigurierbare Belegung ist abhängig von der gewählten Betriebsart. Weitere Informationen finden Sie unter Digitale Signaleingänge und digitale Signalausgänge.
Kabelspezifikation
|
Schirmung: |
- |
|
Twisted Pair: |
- |
|
PELV: |
Erforderlich |
|
Kabelaufbau: |
0,25 mm2, (AWG 22) |
|
Maximale Kabellänge: |
30 m (98,4 ft) |
Eigenschaften der Anschlussklemmen CN6
|
Merkmal |
Einheit |
Wert |
|---|---|---|
|
Anschlussquerschnitt |
mm2 (AWG) |
0,2 ... 1,0 (24 bis 16) |
|
Abisolierlänge |
mm (in) |
10 (0.39) |

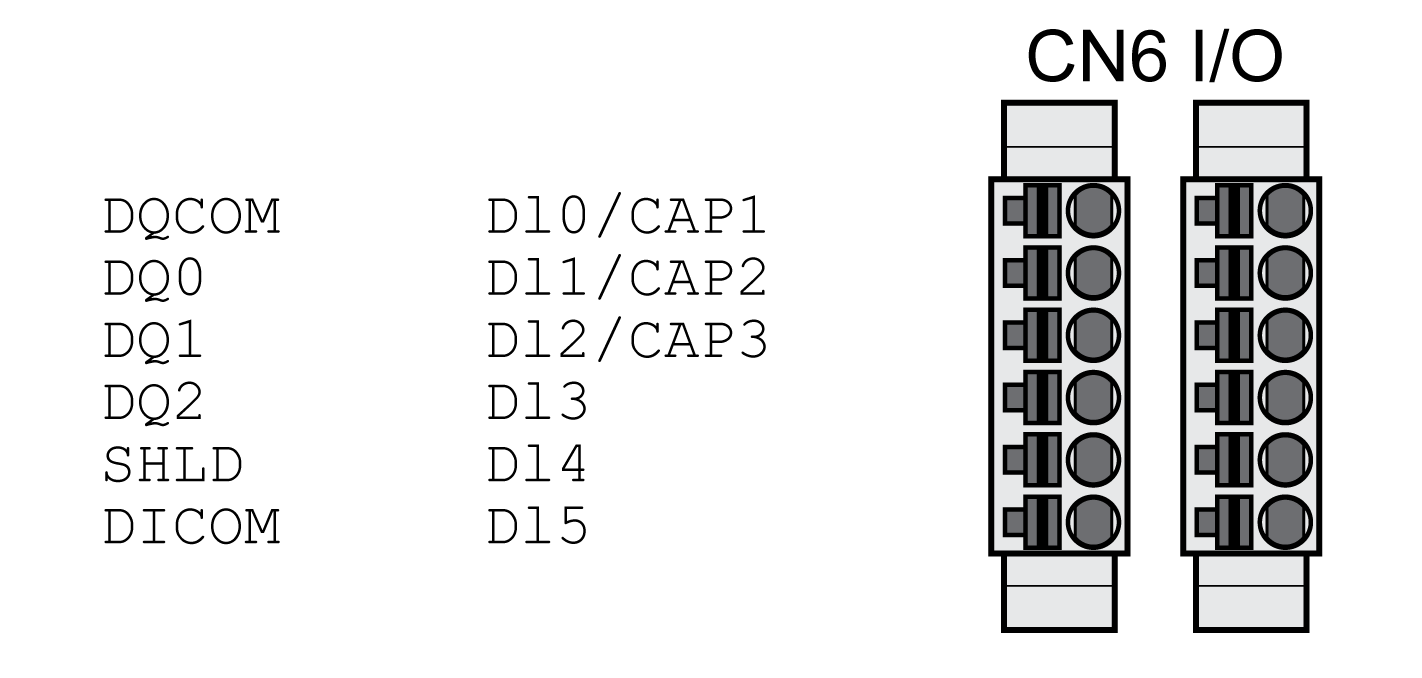

Verdrahtungsplan
|
Signal |
Bedeutung |
|---|---|
|
DQCOM |
Bezugspotential zu DQ0 ... DQ2 |
|
DQ0 |
Digitalausgang 0 |
|
DQ1 |
Digitalausgang 1 |
|
DQ2 |
Digitalausgang 2 |
|
SHLD |
Schirmanbindung |
|
DICOM |
Bezugspotential zu DI0 ... DI5 |
|
DI0/CAP1 |
Digitaler Eingang 0 / Capture-Eingang 1 |
|
DI1/CAP2 |
Digitaler Eingang 1 / Capture-Eingang 2 |
|
DI2/CAP3(1) |
Digitaler Eingang 2 / Capture-Eingang 3(1) |
|
DI3 |
Digitaleingang 3 |
|
DI4 |
Digitaleingang 4 |
|
DI5 |
Digitaleingang 5 |
|
(1) Verfügbar mit Hardwareversion ≥RS03 |
|
Die Stecker sind codiert. Achten Sie beim Anschluss auf die richtige Zuordnung.
Die Konfiguration sowie die Standardbelegung der Eingänge und Ausgänge ist im Abschnitt Digitale Signaleingänge und digitale Signalausgänge beschrieben.
