Anschluss Motorphasen und Haltebremse (CN10 und CN11)

Allgemeines

Der Motor ist für den Betrieb an einem Antriebsverstärker vorgesehen. Ein Anschluss des Motors direkt an eine Wechselspannung führt zu einer Beschädigung des Motors und kann einen Brand und eine Explosion verursachen.

GEFAHR
	EXPLOSIONSGEFAHR Schließen Sie den Motor nur in der in diesem Dokument beschriebenen Weise an einen passenden und zugelassenen Antriebsverstärker an. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Am Motoranschluss können hohe Spannungen unerwartet auftreten. Der Motor erzeugt Spannung, wenn die Welle gedreht wird. Wechselspannungen können im Motorkabel auf unbenutzte Adern überkoppeln.

GEFAHR
	ELEKTRISCHER SCHLAG Stellen Sie sicher, dass das Antriebssystem spannungsfrei ist, bevor Sie Arbeiten am Antriebssystem vornehmen. Sichern Sie die Motorwelle gegen Fremdantrieb, bevor Sie Arbeiten am Antriebssystem vornehmen. Isolieren Sie unbenutzte Adern an beiden Enden des Motorkabels. Ergänzen Sie die Erdung über das Motorkabel durch eine zusätzliche Erdung am Motorgehäuse, wenn der Schutzleiter des Motorkabels nicht ausreicht. Berühren Sie die Welle des Motors oder die damit verbundenen Abtriebselemente nur dann, wenn alle Anschlüsse spannungsfrei geschaltet sind. Stellen Sie die Einhaltung aller geltenden Vorschriften hinsichtlich Erdung des Antriebssystems sicher. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

ELEKTRISCHER SCHLAG

Stellen Sie sicher, dass das Antriebssystem spannungsfrei ist, bevor Sie Arbeiten am Antriebssystem vornehmen.
Sichern Sie die Motorwelle gegen Fremdantrieb, bevor Sie Arbeiten am Antriebssystem vornehmen.
Isolieren Sie unbenutzte Adern an beiden Enden des Motorkabels.
Ergänzen Sie die Erdung über das Motorkabel durch eine zusätzliche Erdung am Motorgehäuse, wenn der Schutzleiter des Motorkabels nicht ausreicht.
Berühren Sie die Welle des Motors oder die damit verbundenen Abtriebselemente nur dann, wenn alle Anschlüsse spannungsfrei geschaltet sind.
Stellen Sie die Einhaltung aller geltenden Vorschriften hinsichtlich Erdung des Antriebssystems sicher.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Bei Motoren anderer Hersteller kann durch unzureichende Isolierung eine gefährliche Spannung auf den PELV-Stromkreis gelangen.

GEFAHR
	ELEKTRISCHER SCHLAG DURCH UNZUREICHENDE ISOLIERUNG Stellen Sie sicher, dass der Temperatursensor eine sichere Trennung zu den Motorphasen besitzt. Stellen Sie sicher, dass die Signale am Encoderanschluss PELV entsprechen. Stellen Sie sicher, dass die Bremsenspannung in Motor und Motorkabel eine sichere Trennung zu den Motorphasen besitzt. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

ELEKTRISCHER SCHLAG DURCH UNZUREICHENDE ISOLIERUNG

Stellen Sie sicher, dass der Temperatursensor eine sichere Trennung zu den Motorphasen besitzt.
Stellen Sie sicher, dass die Signale am Encoderanschluss PELV entsprechen.
Stellen Sie sicher, dass die Bremsenspannung in Motor und Motorkabel eine sichere Trennung zu den Motorphasen besitzt.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Antriebssysteme können bei Verwendung nicht zugelassener Kombinationen von Antriebsverstärker und Motor unbeabsichtigte Bewegungen ausführen. Auch wenn die Stecker für den Motoranschluss und den Encoderanschluss mechanisch passen, bedeutet dies nicht, dass der Motor verwendet werden darf.

WARNUNG
	UNBEABSICHTIGTE BEWEGUNG Verwenden Sie nur zugelassene Kombinationen von Antriebsverstärker und Motor. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Weitere Informationen finden Sie im Abschnitt Zugelassene Motoren.

Wenn Sie vorkonfektionierte Kabel verwenden, führen Sie die Kabel ausgehend vom Motor zum Antrieb. Durch die vorkonfektionierten Stecker auf der Motorseite ist diese Richtung oft schneller und einfacher.

Kabelspezifikation

Schirm:	Erforderlich, beidseitig geerdet
Twisted Pair:	-
PELV:	Die Adern für die Haltebremse entsprechen PELV.
Kabelaufbau:	3 Adern für Motorphasen 2 Adern für Haltebremse 1 Ader für Schutzerde (PE)
Maximale Kabellänge:	Abhängig von erforderlichen Grenzwerten für leitungsgebundene Störungen, siehe Kapitel Elektromagnetische Störaussendung.

Beachten Sie folgende Hinweise:

Sie dürfen nur das Original-Motorkabel von Schneider Electric anschließen, entweder vorkonfektioniert oder als offener Draht.
Die Adern für die Haltebremse müssen auch bei Motoren ohne Haltebremse über den Anschluss CN11 am Antrieb angeschlossen werden. Auf der Motorseite schließen Sie die Adern an die entsprechenden Pins für die Haltebremse an, das Kabel kann dann für Motoren mit oder ohne Haltebremse benutzt werden. Wenn Sie auf der Motorseite die Adern nicht anschließen, müssen Sie die Adern einzeln isolieren (Induktionsspannungen).
Beachten Sie die Polarität der Haltebremsenspannung.
Die Spannung für die Haltebremse ist von der 24-VDC-Steuerungsversorgung (PELV) abhängig. Beachten Sie die Toleranz für die 24-VDC-Steuerungsversorgung und die vorgeschriebene Spannung für die Haltebremse, siehe Steuerungsversorgung 24 VDC.

Verwenden Sie vorkonfektionierte Kabel, um das Risiko eines Verdrahtungsfehlers zu minimieren, siehe Zubehör und Ersatzteile.

Die optionale Haltebremse eines Motors wird am Anschluss CN11 angeschlossen. Die integrierte Haltebremsenansteuerung lüftet die Haltebremse beim Aktivieren der Endstufe. Beim Deaktivieren der Endstufe wird die Haltebremse wieder geschlossen.

Eigenschaften der Anschlussklemmen CN10

Die Klemmen sind für Litzen und starre Leiter zugelassen. Verwenden Sie, wenn möglich, Aderendhülsen.

Merkmal	Einheit	Wert
Anschlussquerschnitt	mm² (AWG)	0,75 bis 5,3 (18 bis 10)	0,75 bis 10 (18 bis 8)
Anzugsmoment der Klemmenschrauben	Nm (lb.in)	0,68 (6,0)	1,81 (16,0)
Abisolierlänge	mm (in)	6 ... 7 (0,24 bis 0,28)	8 ... 9 (0,31 bis 0,35)

Merkmal

Einheit

Wert

LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18, LXM32•D30

LXM32•D72

Anschlussquerschnitt

mm²

(AWG)

0,75 bis 5,3

(18 bis 10)

0,75 bis 10

(18 bis 8)

Anzugsmoment der Klemmenschrauben

Nm

(lb.in)

0,68

(6,0)

1,81

(16,0)

Abisolierlänge

mm

(in)

6 ... 7

(0,24 bis 0,28)

8 ... 9

(0,31 bis 0,35)

Eigenschaften der Anschlussklemmen CN11

Die Klemmen sind für Litzen und starre Leiter zugelassen. Verwenden Sie, wenn möglich, Aderendhülsen.

Merkmal	Einheit	Wert
Max. Klemmenstrom	A	1,7
Anschlussquerschnitt	mm² (AWG)	0,75 bis 2,5 (18 bis 14)
Abisolierlänge	mm (in)	12 ... 13 (0,47 bis 0,51)

Merkmal

Einheit

Wert

Max. Klemmenstrom

A

1,7

Anschlussquerschnitt

mm²

(AWG)

0,75 bis 2,5

(18 bis 14)

Abisolierlänge

mm

(in)

12 ... 13

(0,47 bis 0,51)

Konfektionieren der Kabel

Beachten Sie die dargestellten Maße beim Konfektionieren des Kabels.

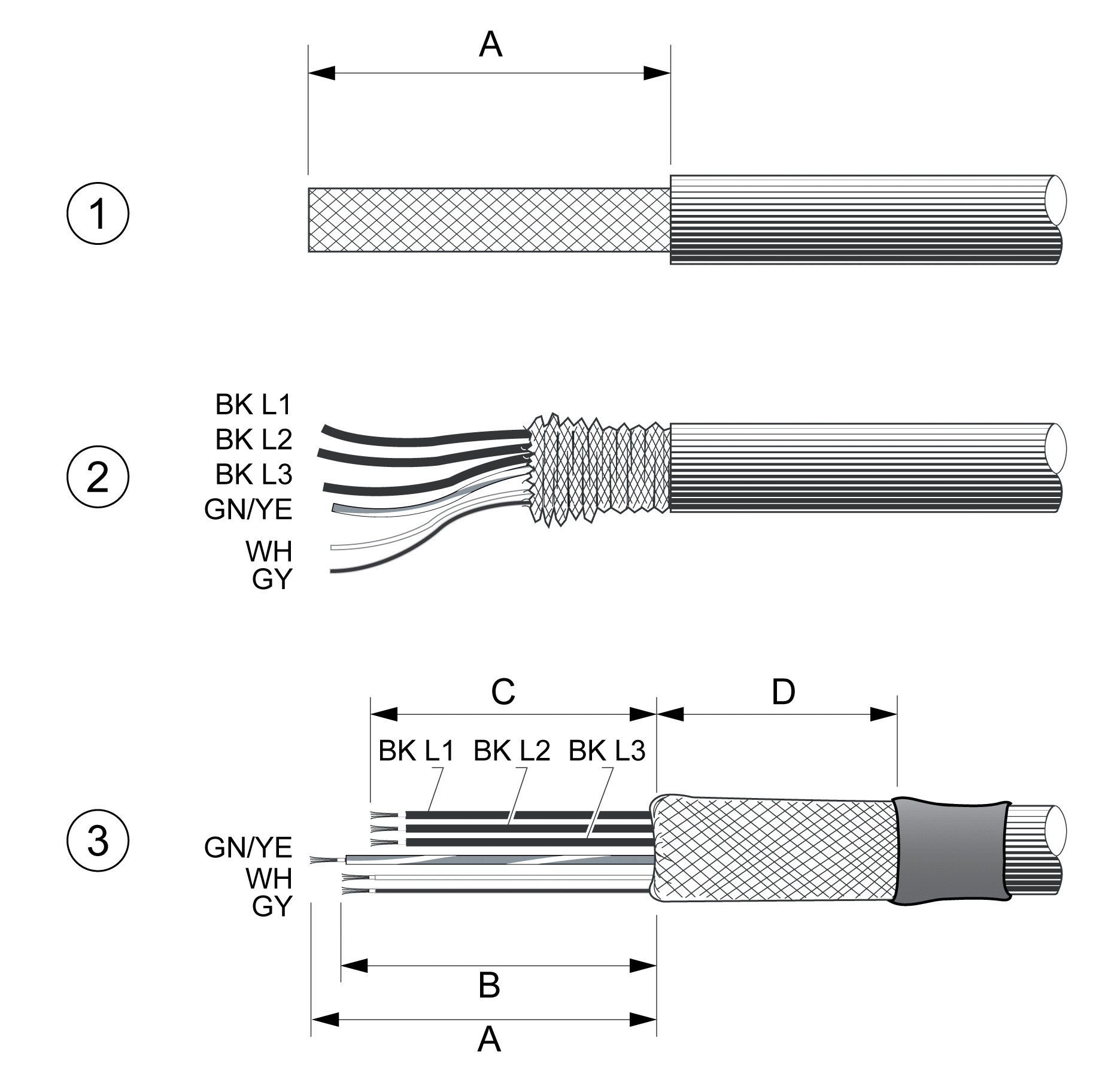

Schritte zur Konfektionierung des Motorkabels

1 Manteln Sie das Kabel um die Länge A ab.

2 Schieben Sie das Schirmgeflecht über den Kabelmantel zurück.

3 Sichern Sie das Schirmgeflecht mit einem Schrumpfschlauch. Die Abschirmung muss mindestens der Länge D entsprechen. Stellen Sie sicher, dass eine große Oberfläche des Schirmgeflechts mit der EMC-Schirmklemme verbunden ist. Kürzen Sie die Adern für die Haltebremse auf Länge B und die drei Adern für die Motorphasen auf Länge C. Der Schutzleiter hat die Länge A. Verbinden Sie die Adern der Haltebremse mit dem Antrieb, selbst wenn es sich um Motoren ohne Haltebremse handelt (Induktionsspannung).

Merkmal	Einheit	Wert
A	mm (in)	140 (5.51)
B	mm (in)	135 (5,32)
C	mm (in)	130 (5,12)
D	mm (in)	50 (1,97)

Beachten Sie den maximal zulässige Anschlussquerschnitt. Berücksichtigen Sie, dass die Kabelenden (Aderendhülsen) den Querschnitt vergrößern.

Monitoring

Der Antriebsverstärker überwacht die Motorphasen auf:

Kurzschlüsse zwischen den Motorphasen
Kurzschlüsse zwischen den Motorphasen und der Masse

Ein Kurzschluss zwischen Motorphasen und dem DC-Bus, dem Bremswiderstand oder den Adern der Haltebremse wird nicht erkannt.

Anschlussbild Motor und Haltebremse

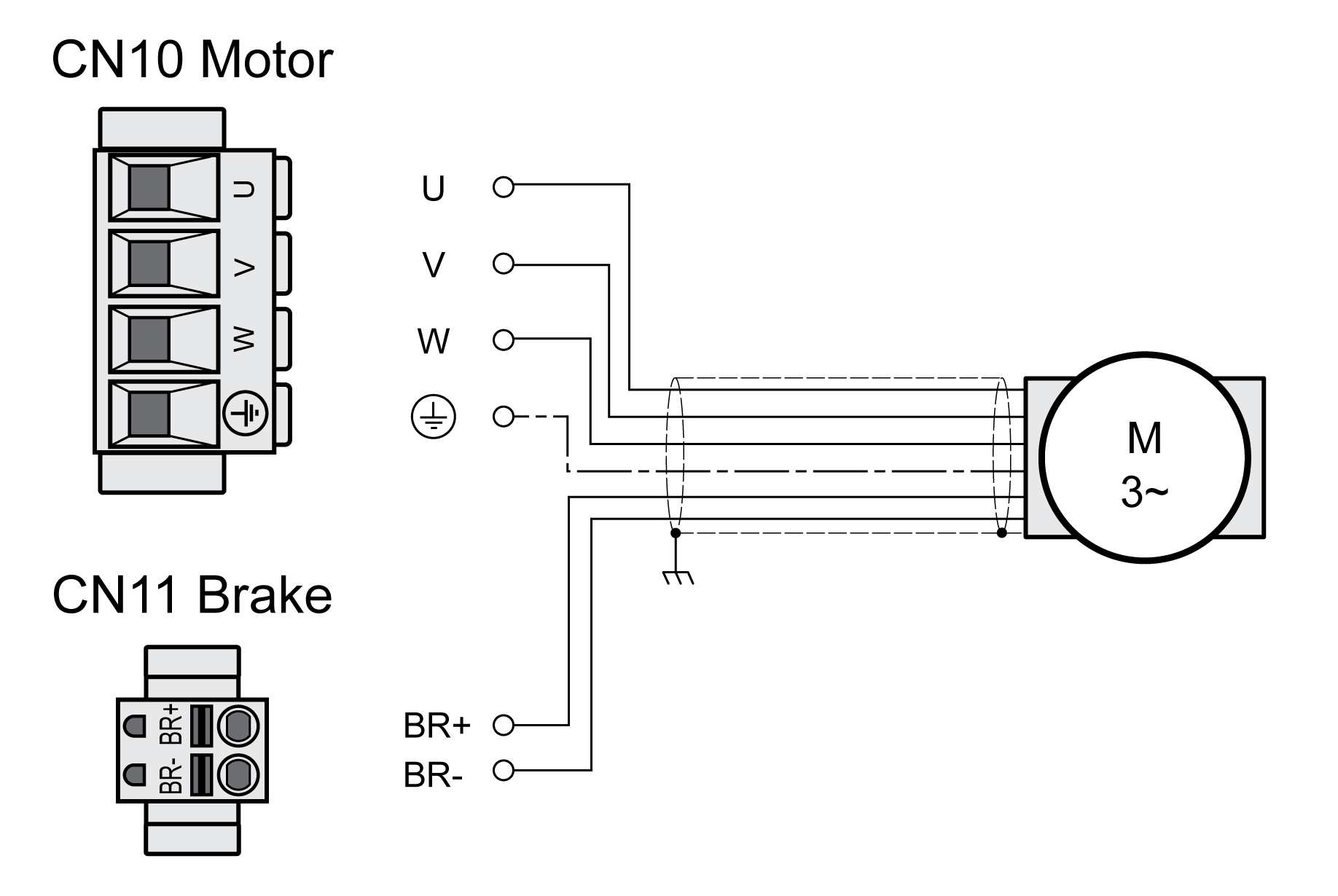

Anschlussbild Motor mit Haltebremse

Anschluss	Bedeutung	Farbe
U	Motorphase	schwarz L1 (BK)
V	Motorphase	schwarz L2 (BK)
W	Motorphase	schwarz L3 (BK)
PE	Schutzleiter	grün/gelb (GN/YE)
BR+	Haltebremse +	weiß (WH) oder schwarz 5 (BK)
BR-	Haltebremse -	grau (GR) oder schwarz 6 (BK)

Motorkabel anschließen

Schließen Sie die Motorphasen und den Schutzleiter an CN10 an. Beachten Sie, dass die Anschlüsse U, V, W und PE (Erde) motorseitig und antriebsseitig übereinstimmen.
Beachten Sie das für die Klemmenschrauben angegebene Anzugsmoment.
Verbinden Sie mit dem Anschluss BR+ von CN11 die weiße Ader oder die schwarze Ader mit der Beschriftung 5.

Verbinden Sie mit dem Anschluss BR- von CN11 die graue Ader oder die schwarze Ader mit der Beschriftung 6.
Stellen Sie sicher, dass die Verriegelung der Stecker am Gehäuse eingerastet ist.
Verbinden Sie den Kabelschirm mit der Schirmklemme (großflächiger Kontakt).

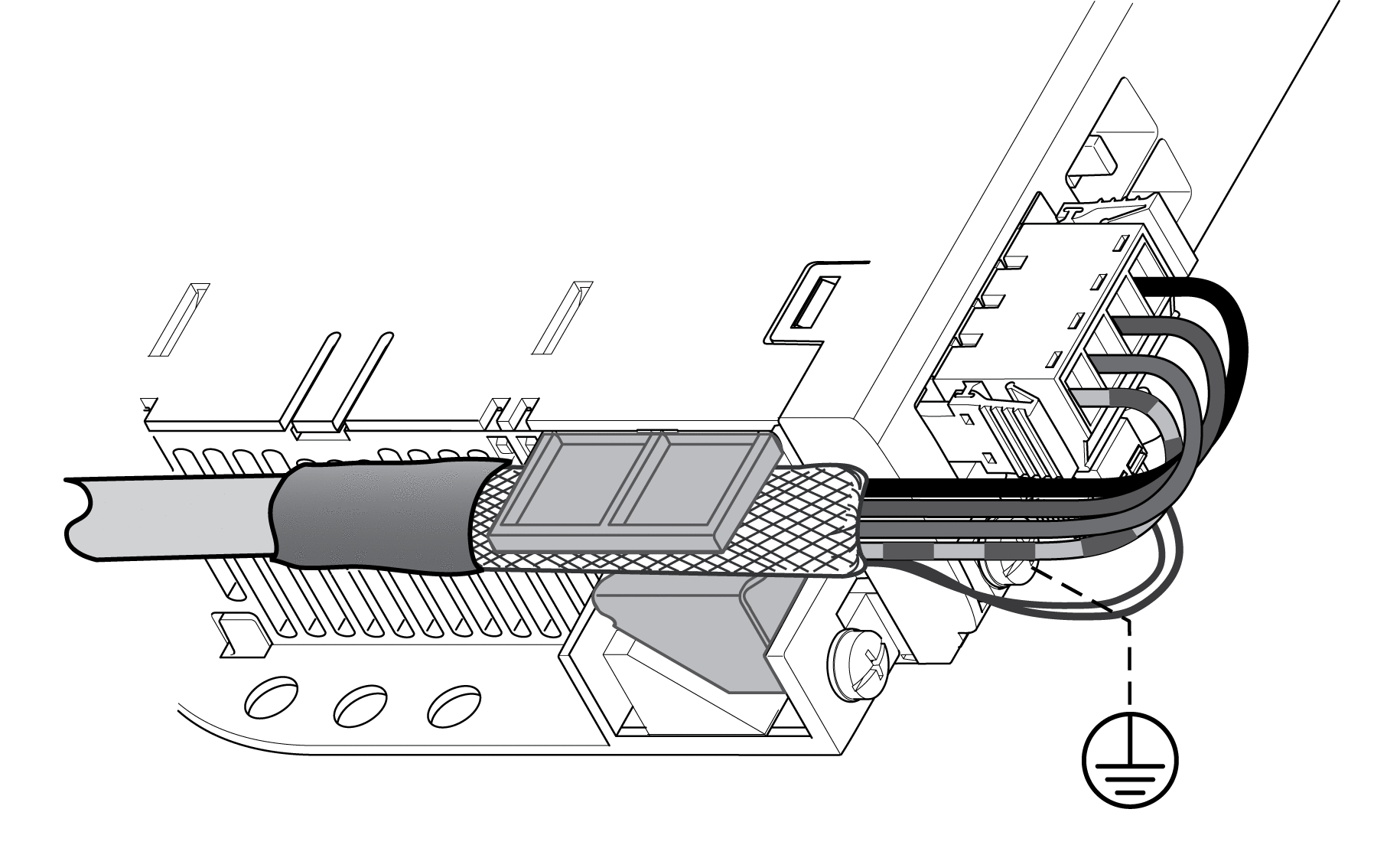

Schirmklemme Motorkabel
