Feldbus-Status-LEDs
Allgemeines
Die Feldbus-Status-LEDs zeigen den Status des Feldbusses an.

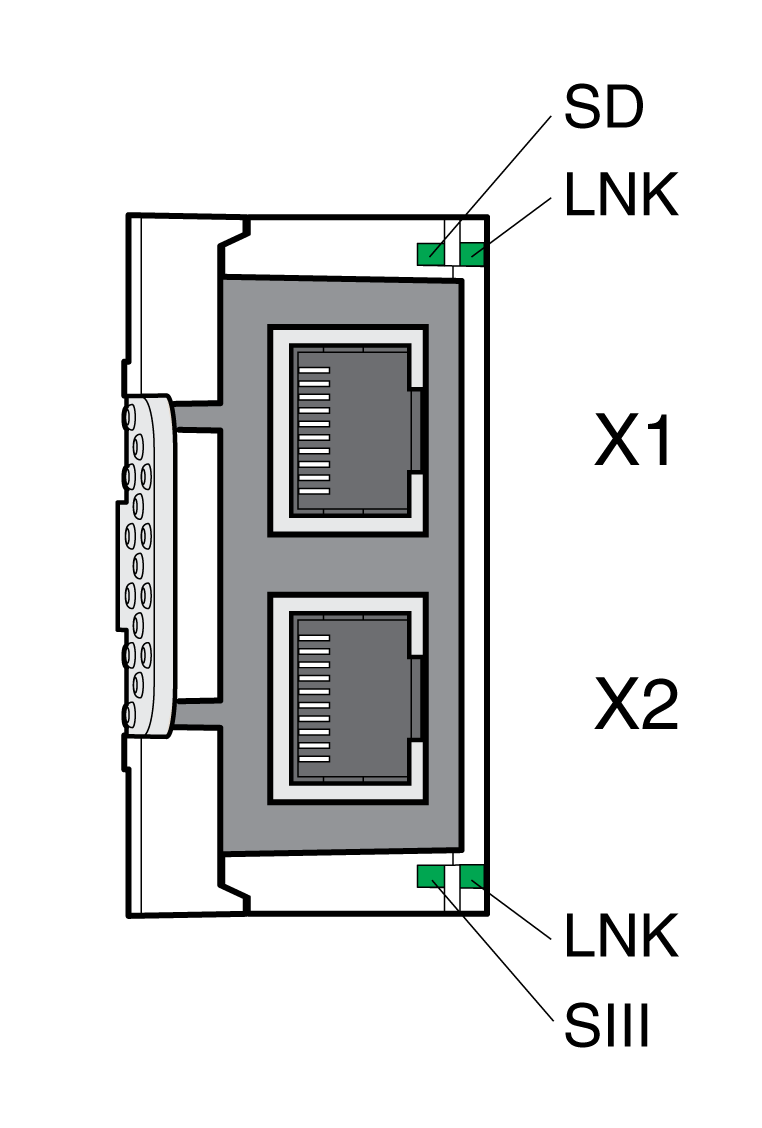

Übersicht der LEDs
LED LNK
|
Status |
Bedeutung |
|---|---|
|
Kein Link |
|
Link, 10 MBit, keine Aktivität |
|
Link, 10 MBit, Aktivität |
|
Link, 100 MBit, keine Aktivität |
|
Link, 100 MBit, Aktivität |
LED SIII
|
Status |
Bedeutung |
|---|---|
|
|
Keine Kommunikation |
|
|
Kommunikationsphase 0 aktiv |
|
Kommunikationsphase 1 aktiv |
|
Kommunikationsphase 2 aktiv |
|
Kommunikationsphase 3 aktiv |
|
|
Kommunikationsphase 4 aktiv |
|
Echtzeitzustand-Zustand ist "loopback" |
|
Applikations-Fehler |
|
MST Übertragunsfehler ≥S-0-1003/2 |
|
Kommunikations-Fehler |
|
Identifikation ("IdentifyDevice") |
LED SD
|
Status |
Bedeutung |
|---|---|
|
|
Sub-device ist nicht aktiv |
|
|
Sub-device ist im Zustand "parametrization level (PL)" |
|
|
Sub-device ist im Zustand "operating level (OL)" |
|
|
Sub-device ist im Zustand "application error (C1D)" |
