Referenzbewegung auf den Referenzschalter in positive Richtung

Überblick

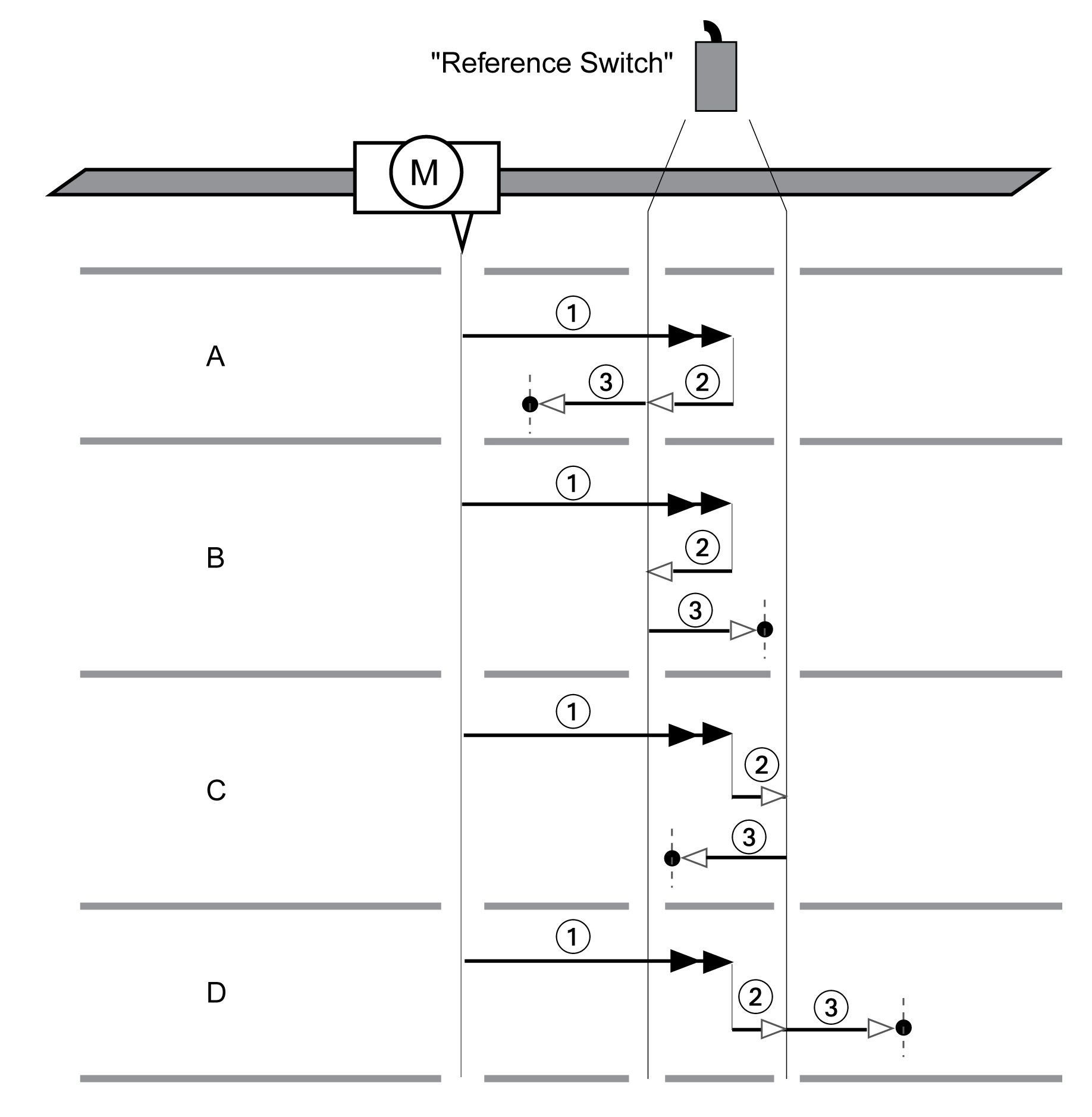

Folgende Grafik zeigt eine Referenzbewegung auf den Referenzschalter in positive Richtung.

1 Bewegung auf den Referenzschalter mit Geschwindigkeit HMv

2 Bewegung zum Schaltpunkt des Referenzschalters mit Geschwindigkeit HMv_out

3 Bewegung auf Indexpuls oder Bewegung auf Abstand zum Schaltpunkt mit Geschwindigkeit HMv_out

Typ A

Methode 7: Bewegung auf den Indexpuls:

Methode 23: Bewegung auf Abstand zum Schaltpunkt.

Typ B

Methode 8: Bewegung auf den Indexpuls:

Methode 24: Bewegung auf Abstand zum Schaltpunkt.

Typ C

Methode 9: Bewegung auf den Indexpuls:

Methode 25: Bewegung auf Abstand zum Schaltpunkt.

Typ D

Methode 10: Bewegung auf den Indexpuls:

Methode 26: Bewegung auf Abstand zum Schaltpunkt.
