Verdrahtung für Mehrachssysteme

Überblick

Wenn Sie ein einzelnes sicherheitsbezogenes Relais für mehrere Achsen verwenden, schalten Sie die Eingänge des Sicherheitsmoduls eSM parallel.

Die Ausgänge des Sicherheitsmoduls eSM dürfen nicht parallelgeschaltet werden.

Freilauf-Dioden

Die Ausgänge des Sicherheitsmoduls eSM bieten integrierten Schutz gegen induktive Spannung. Zusätzliche Freilauf-Dioden können das Schaltverhalten der Schaltschütze verlangsamen. Informationen zur maximalen induktiven Last an den Ausgängen finden Sie unter Elektrisches Datenmodul.

Verdrahtung ohne eSM-Klemmenadapter

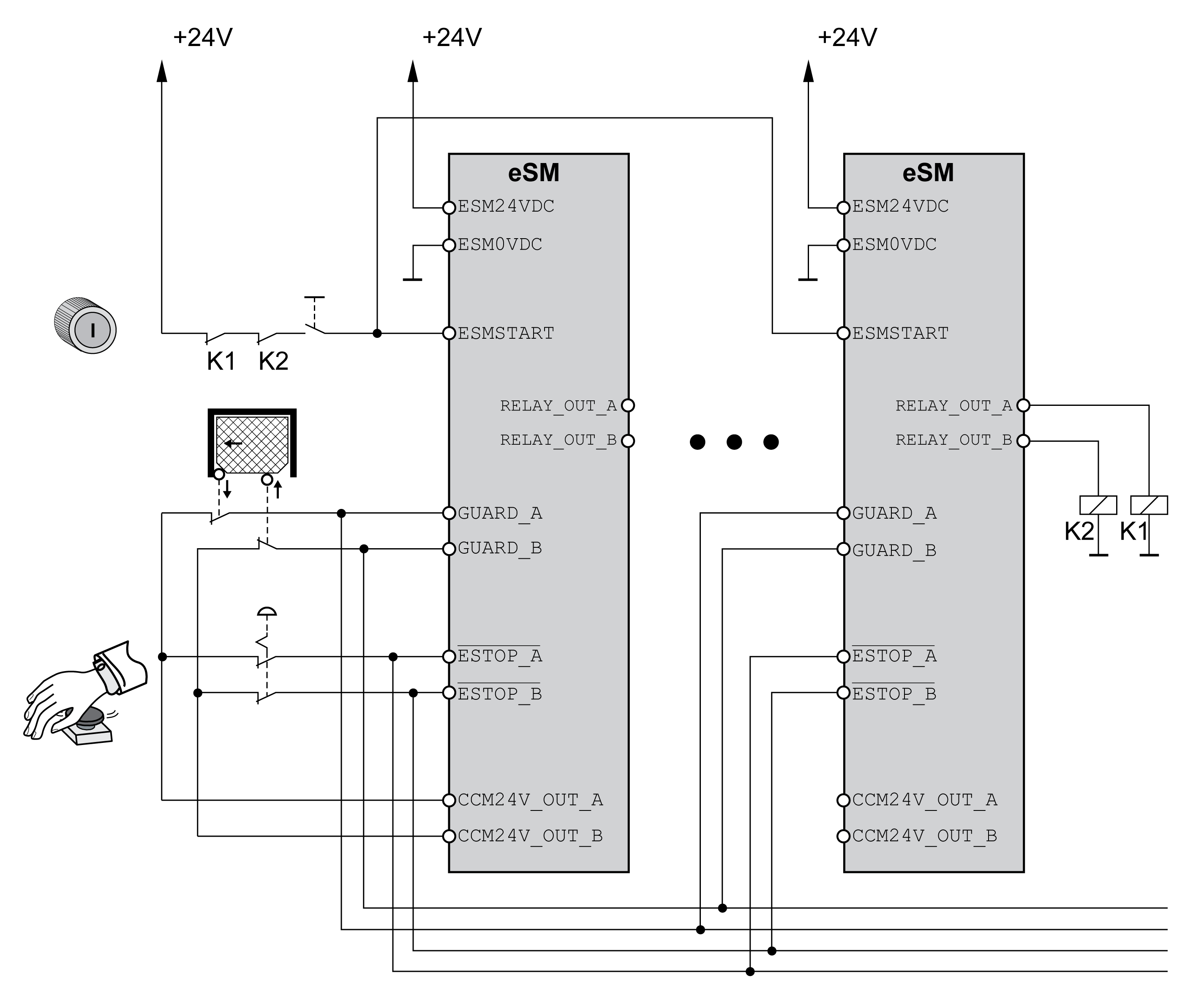

Verdrahtung mehrerer Sicherheitsmodule eSM ohne eSM-Klemmenadapter.

Verdrahtung mit eSM-Klemmenadapter

Der als Zubehör verfügbare eSM-Klemmenadapter vereinfacht die Verdrahtung mehrerer Sicherheitsmodule eSM für Mehrachssysteme und die Verkettung der Ein- und Ausgänge zur Schutztürverriegelung.

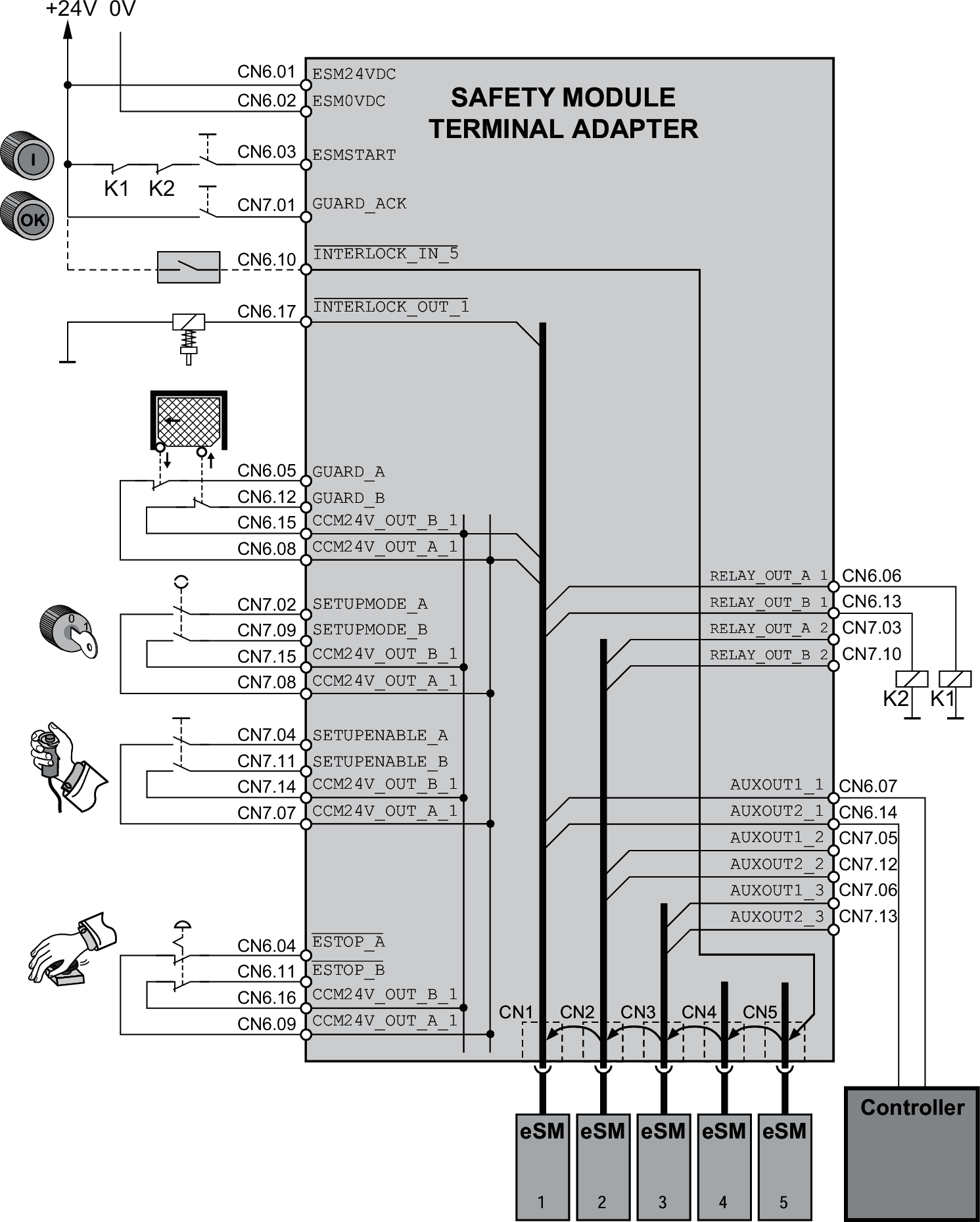

Verdrahtung mehrerer Sicherheitsmodule eSM mit eSM-Klemmenadapter.

Weitere Detailangaben finden Sie unter Mehrere Sicherheitsmodule eSM in einem Mehrachssystem per eSM-Klemmenadapter.
