Fehlerklassen und Fehlerreaktionen
Allgemeines
Das Sicherheitsmodul eSM überwacht die angegebenen Grenzwerte. Bei Überschreitung eines Grenzwerts reagiert das Sicherheitsmodul eSM gemäß der entsprechenden Fehlerklasse, wie in der folgenden Tabelle ausgewiesen:
|
Fehlerklasse |
Stopp-Kategorie (1) |
Bedeutung |
|---|---|---|
|
0 |
- |
Keine Unterbrechung der Bewegung. |
|
1 |
2 |

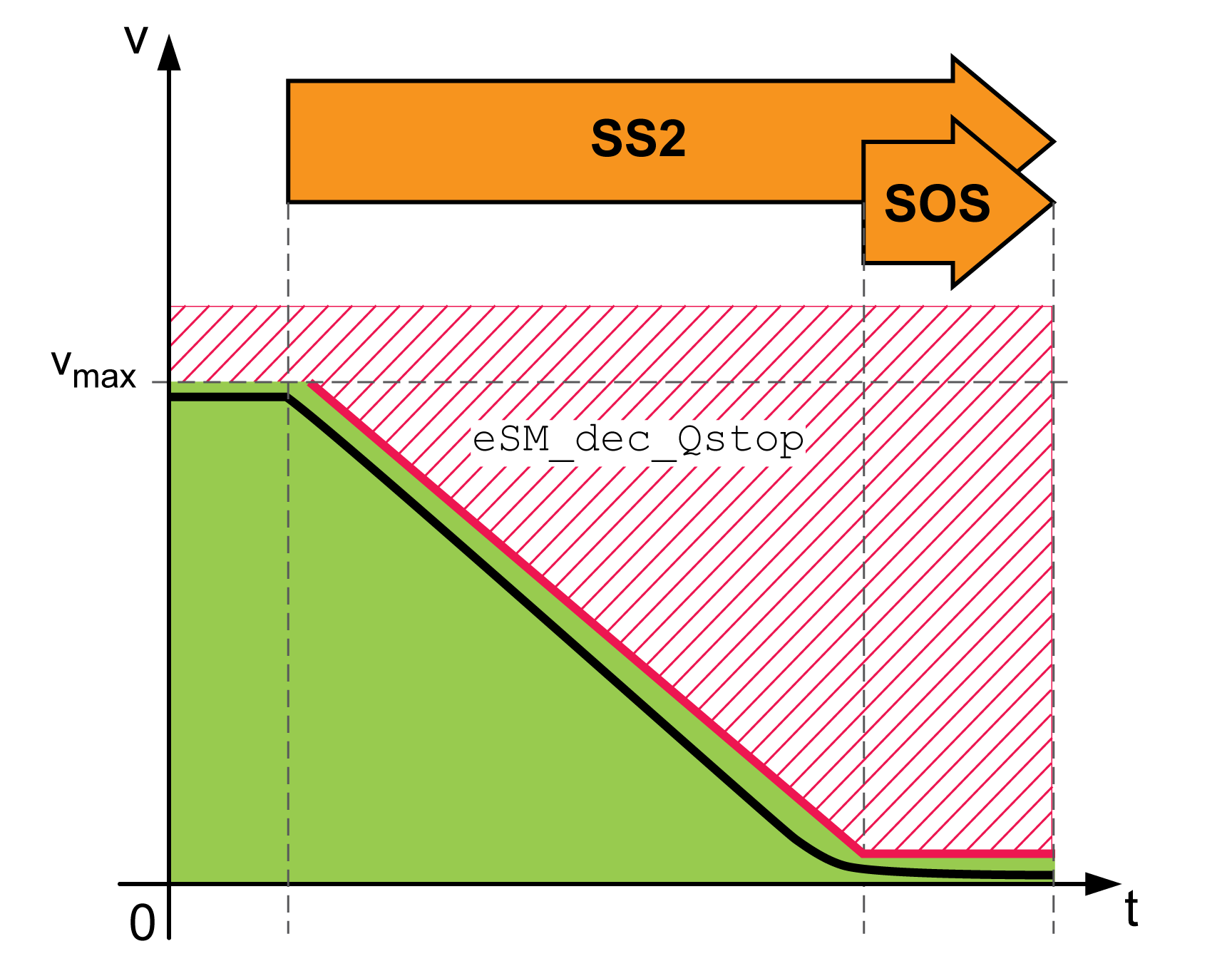

Die sicherheitsbezogene Funktion SS2 wird ausgelöst. Die Endstufe bleibt aktiviert.
|
|
2 |
1 |
Die sicherheitsbezogene Funktion SS1 wird ausgelöst. Die Endstufe wird deaktiviert, wenn STO ausgelöst wird.
|
|
3.4 |
0 |

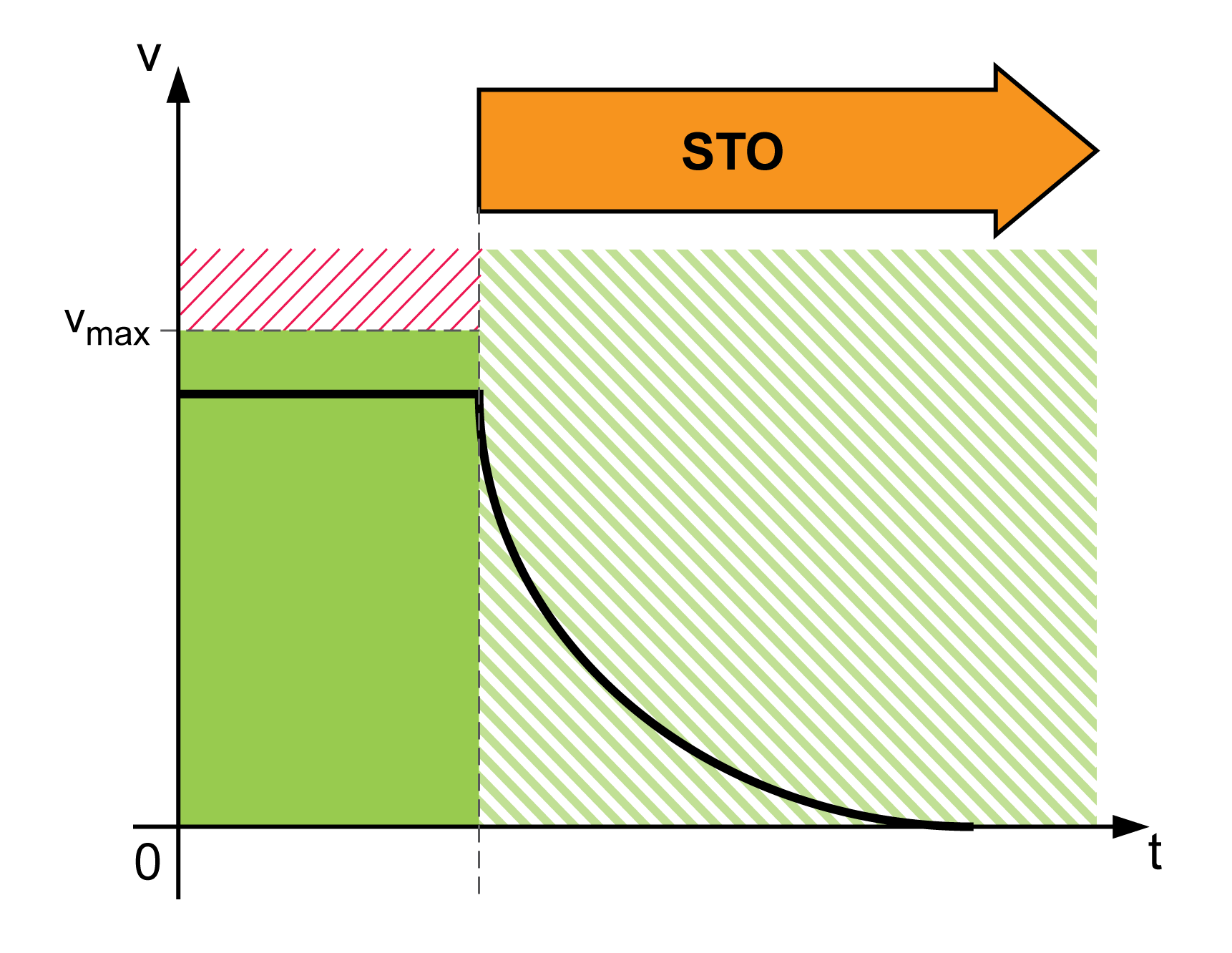

Die sicherheitsbezogene Funktion STO wird ausgelöst. Die Endstufe wird sofort deaktiviert.
|
|
(1) Stoppkategorie gemäß IEC 60204 |
||
Die Fehlerklassen 0, 1, 2 und 3 werden über die Funktion „Fault Reset“ des Antriebs zurückgesetzt, sobald die Ursache für den erkannten Fehler beseitigt wurde. Fehler der Fehlerklasse 4 können nur durch Aus- und Wiedereinschalten des Antriebs zurückgesetzt werden. Detaillierte Informationen finden Sie im Benutzerhandbuch des Antriebs.
