VelocityControlSelectAI_ATV

Funktionsbeschreibung

Dieser Funktionsbaustein wählt den Analogeingang aus, über den ein Sollwert vorgegeben werden soll. Siehe auch VelocityControlAnalogInput_ATV.

Bibliothek und Namespace

Name der Bibliothek: GMC Independent Altivar

Namensraum: GIATV

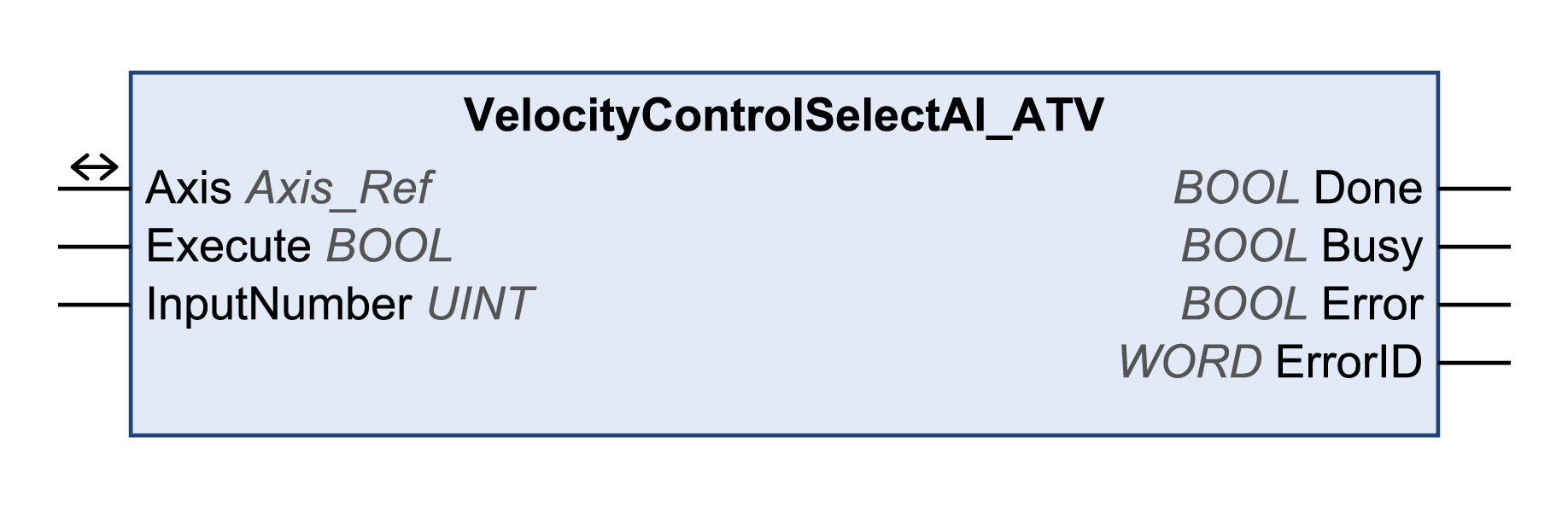

Grafische Darstellung

Eingänge

Eingang

Datentyp

Beschreibung

Execute

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt.

Während der Ausführung des Funktionsbausteins wird eine steigende Flanke am Execute-Eingang ignoriert.

InputNumber

UINT

Wertebereich: 1...4

Standardwert: 1

ATV320:

  • 1: AI1

  • 2: AI2

  • 3: AI3

ATV340:

  • 1: AI1

  • 2: AI2

Ausgänge

Ausgang

Datentyp

Beschreibung

Done

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Die Ausführung wurde nicht gestartet oder es wurde ein Fehler erkannt.

  • TRUE: Ausführung ohne Fehler beendet.

Busy

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Der Funktionsbaustein wird nicht ausgeführt.

  • TRUE: Der Funktionsbaustein wird ausgeführt.

Error

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Die Ausführung des Funktionsbausteins läuft, es wurde kein Fehler erkannt.

  • TRUE: Bei der Ausführung des Funktionsbausteins ist ein Fehler aufgetreten.

ErrorID

WORD

Gibt den Wert eines Fehlercodes zurück. Siehe Bibliotheksspezifische Diagnosecodes. Wenn der Wert gleich 0 ist und der Ausgang Error dieses Funktionsbausteins auf TRUE gesetzt ist, kann der Diagnosecode über den Ausgang AxisErrorID des Funktionsbausteins MC_ReadAxisError gelesen werden.

Eingänge/Ausgänge

Ein-/Ausgang

Datentyp

Beschreibung

Axis

Axis_Ref

Die Achsenreferenz (Instanz), für die der Funktionsbaustein ausgeführt werden soll (entspricht dem Namen der Achse). Der Name der Achse muss in der EcoStruxure Machine Expert-Gerätestrukturdefiniert sein.

Hinweise

Wenn dieser Funktionsbaustein aktiviert wurde, hat die gleichzeitige Verwendung des Funktionsbausteins Control_ATV ein unerwartetes Geräteverhalten zur Folge.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Aktivieren Sie den Funktionsbaustein Control_ATV nicht, wenn dieser Funktionsbaustein aktiv ist.
  • Deaktivieren Sie diesen Funktionsbaustein bzw. warten Sie auf den Abschluss des Funktionsbausteins, bevor Sie den Funktionsbaustein Control_ATV aktivieren.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Der Funktionsbaustein kann nur ausgeführt werden, wenn sich der Antrieb in der Betriebsart 3 Switch On Disabled befindet. Deaktivieren Sie hierzu die Endstufe mit dem Funktionsbaustein MC_Power.

Zusätzliche Informationen

Betriebsart Profile Velocity
