Schmierung einer Achse der Lexium PAS4•B-Serie mit Rollenführung

Übersicht

Die Achse ist mit einer internen Schmierung für Öl ausgerüstet und ist werkseitig erstbefüllt. Der Laufwagen verfügt für die Schmierung über zwei Schmiernippel an jeder Seite. Über ölgetränkte Schmierelemente werden die Führungsstangen der Rollen geschmiert und gereinigt.

Die Wartungsintervalle bei normalen Umgebungstemperaturen sind im Wartungsplan angegeben.

Verkürzen Sie die angegebenen Intervalle bei erschwerten Bedingungen oder bei Vorliegen der folgenden Einflussfaktoren:

oStaub und Schmutzteile

oHohe Betriebstemperaturen

oHohe Lasten

oHohe Schwingungsbeanspruchung

oPermanent kurze Positionierwege

Menge des Schmiermittels

Achse	Schmiermittel	Typ	Nachschmiermenge	Hübe⁽¹⁾
Lexium PAS41BR	Lamora D 220⁽²⁾	Öl	1,25 cm³ (0,076 in³)	2.5
Lexium PAS42BR			3 cm³ (0,183 in³)	6
Lexium PAS43BR			4,25 cm³ (0,26 in³)	8,5
(1) Gemäß den bereitgestellten Schmierpressen von Schneider Electric. (2) Oder alternative Schmierstoffe mit der Bezeichnung CLR220 nach DIN 51517, Teil 3.

Voraussetzungen

Für die Schmierung einer Lexium PAS4•B-Serie mit Rollenführung benötigen Sie die folgenden Werkzeuge:

oSchmierpresse

oSchmiermittel

Informationen zu geeigneten Schmiergeräten finden Sie unter Ersatzteile und Zubehör.

Schmierung einer Lexium PAS4•B-Serie mit Rollenführung

HINWEIS: Setzen Sie in den folgenden Schritten eine Ölspritze ein.

Schritt	Aktion

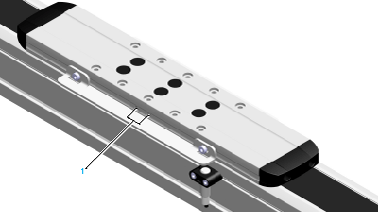

1	Drücken Sie die Düse in einem rechten Winkel gegen einen der Schmiernippel (1) und pressen Sie die angegebene Menge des Schmiermittels ein. Informationen zur richtigen Art und Menge des Schmiermittels finden Sie unter Menge des Schmiermittels. HINWEIS: oBeim Einbringen des Schmierstoffs darf ein maximaler Volumenstrom nicht überschritten werden. Deshalb darf die minimale Einpresszeit von 5 Sekunden pro Hub der Schmierpresse nicht unterschritten werden. oUm dem Öl die Möglichkeit zu geben, in die Schmierelemente einzudringen, muss zwischen den einzelnen Hüben der Ölspritze eine Wartezeit von mindestens 10 Sekunden eingehalten werden.
2	Wiederholen Sie Schritt 1 abwechselnd für den ersten und den zweiten Schmiernippel auf einer Seite des Laufwagens, bis die angegebene Anzahl Hübe erreicht ist.

Schritt

Aktion

Drücken Sie die Düse in einem rechten Winkel gegen einen der Schmiernippel (1) und pressen Sie die angegebene Menge des Schmiermittels ein. Informationen zur richtigen Art und Menge des Schmiermittels finden Sie unter Menge des Schmiermittels.

HINWEIS:

oBeim Einbringen des Schmierstoffs darf ein maximaler Volumenstrom nicht überschritten werden. Deshalb darf die minimale Einpresszeit von 5 Sekunden pro Hub der Schmierpresse nicht unterschritten werden.

oUm dem Öl die Möglichkeit zu geben, in die Schmierelemente einzudringen, muss zwischen den einzelnen Hüben der Ölspritze eine Wartezeit von mindestens 10 Sekunden eingehalten werden.

Wiederholen Sie Schritt 1 abwechselnd für den ersten und den zweiten Schmiernippel auf einer Seite des Laufwagens, bis die angegebene Anzahl Hübe erreicht ist.
