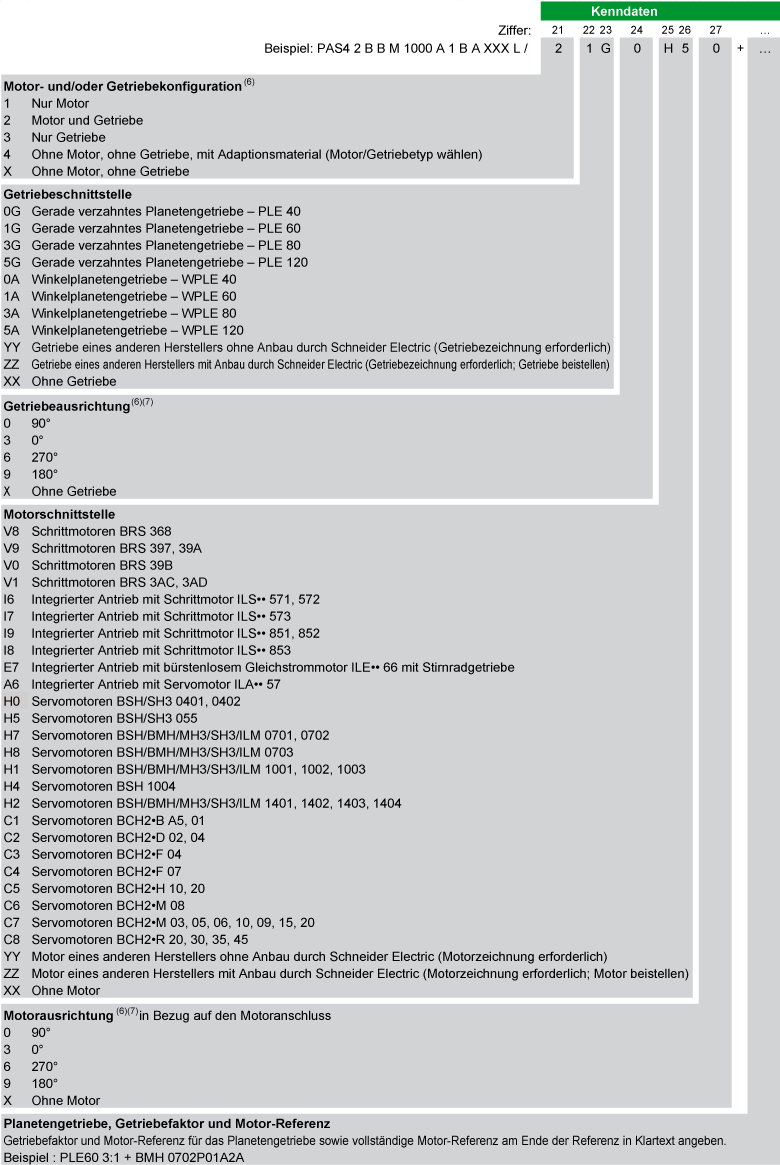

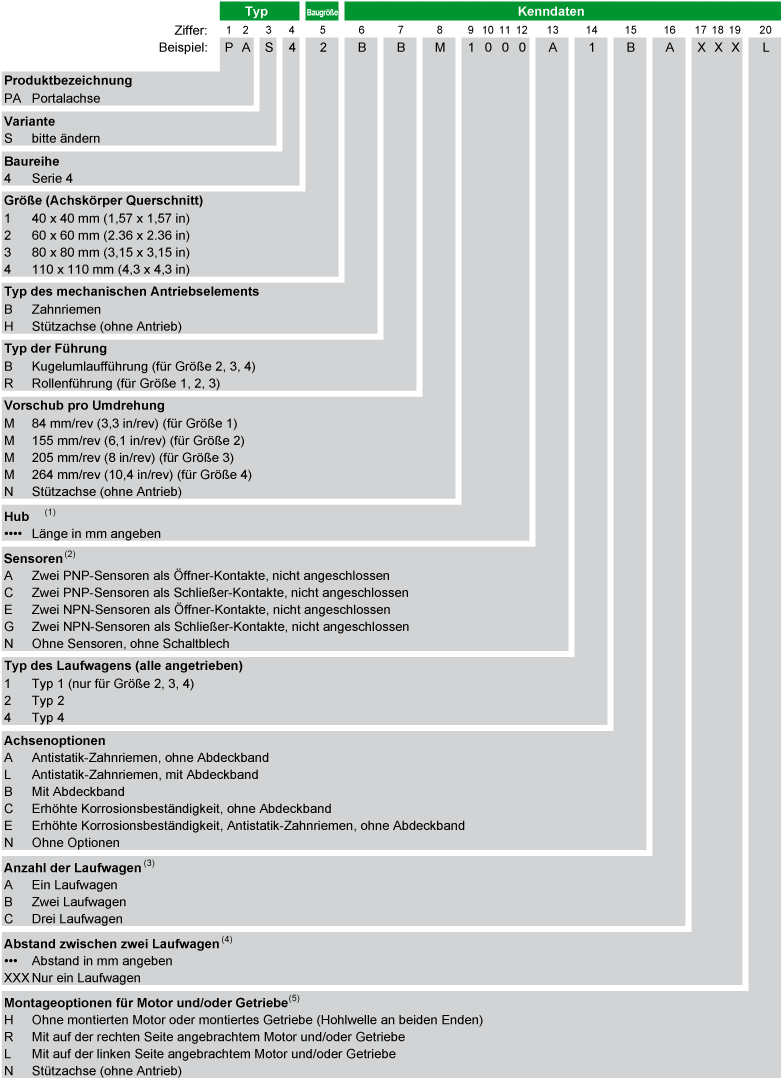

Typenschlüssel für Lexium PAS4•B-Serie
Die entsprechenden Informationen zur Achse finden Sie auf dem Typenschild an der Achse.
(1) Informationen zum minimalen und maximalen Hub pro Größe finden Sie in den mechanischen Kenndaten der Achse.
(2) Wird mit einem Kabel mit einer Länge von 0,1 m (3,9 in) und einem M8-Stecker ausgeliefert. Informationen zu anderen Längen von Sensor-Verlängerungskabeln finden Sie unter Sensor-Verlängerungskabel.
(3) Nur typgleiche Laufwagen sind möglich. Alle Laufwagen sind angetrieben. Informationen zu weiteren Laufwagen erhalten Sie bei Ihrem Schneider Electric-Ansprechpartner-Ansprechpartner.
(4) Informationen zum Mindestabstand zwischen zwei Laufwagen finden Sie in der jeweiligen Maßzeichnung der Achse unter Mechanische Kenndaten.
(5) Weitere Informationen finden Sie unter Montageoptionen für Motor und/oder Getriebe.
(6) Weitere Informationen finden Sie unter Ausrichtung und Konfiguration von Motor und/oder Getriebe.
(7) Ausrichtung der Adapterplatte mit Bezug auf den Gewindestift.
Bei Fragen zum Typenschlüssel wenden Sie sich an Ihren Schneider Electric-Ansprechpartner.
Ausrichtung und Konfiguration von Motor und/oder Getriebe

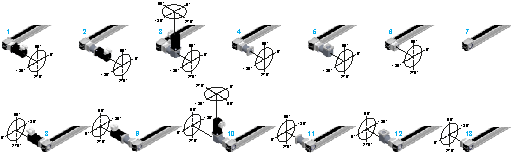

Die folgende Abbildung zeigt die mögliche Motor- und/oder Getriebeausrichtung und -konfiguration für die Achsen der Lexium PAS4•B-Serie.
1 PAS4•B•••••••••••••R/1XXX•••
2 PAS4•B•••••••••••••R/2•G••••
3 PAS4•B•••••••••••••R/2•A••••
4 PAS4•B•••••••••••••R/3•G•XXX
5 PAS4•B•••••••••••••R/3•A•XXX
6 PAS4•B•••••••••••••R/4XXX•••
7 PAS4•B•••••••••••••H/XXXXXXX
8 PAS4•B•••••••••••••L/1XXX•••
9 PAS4•B•••••••••••••L/2•G••••
10 PAS4•B•••••••••••••L/2•A••••
11 PAS4•B•••••••••••••L/3•G•XXX
12 PAS4•B•••••••••••••L/3•A•XXX
13 PAS4•B•••••••••••••L/4XXX•••
Ausführliche Beschreibungen der Achsen der Lexium PAS4•B-Serie finden Sie unter Typenschlüssel.
Bezeichnung der Kundenvariante
Bei einer Kundenvariante steht an einer oder mehreren Positionen des Typenschlüssels ein "$". Beispiel: PAS42BBM1000A$BAXXXL / 2 1G 0 H5 0
Bei Fragen zu Kundenvarianten wenden Sie sich an Ihren Schneider Electric-Ansprechpartner.
