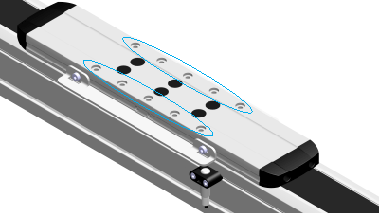

Zum Befestigen der Nutzlast verfügt der Laufwagen über Montagegewinde.
Jedes Montagegewinde hat zur reproduzierbaren Befestigung der Nutzlast eine Senkung zum Einlegen einer Zentrierhülse. Eine Querschnittsansicht des Laufwagens finden Sie in der Maßzeichnung der jeweiligen Achse unter Mechanische Kenndaten.
Informationen zu geeigneten Ersatzteilen finden Sie unter Ersatzteile und Zubehör.
In der folgenden Tabelle sind die Installationsparameter für die Montage der Nutzlast am Laufwagen aufgeführt:
|
Beschreibung |
Einheit |
Wert |
|||
|---|---|---|---|---|---|
|
PAS41 |
PAS42 |
PAS43 |
PAS44 |
||
|
Gewindegröße |
– |
M5 |
M5 |
M6 |
M8 |
|
Gesamttiefe (Gewinde und Senkung für Zentrierhülse) |
mm (in) |
12 (0,47) |
12 (0,47) |
14 (0,55) |
18 (0,71) |
|
Durchmesser der Senkung für Zentrierhülse |
mm (in) |
8 H7 (0,315) |
8 H7 (0,315) |
10 H7 (0,39) |
12 H7 (0,47) |
|
HINWEIS: Weitere Informationen finden Sie in den entsprechenden Maßzeichnungen unter Mechanische Kenndaten. |
|||||
