GroupState

Allgemeines

Typ	AD
Geräte, die den Parameter unterstützen	Lexium LXM62 Power Supply
Tracebar	Ja

Funktionsbeschreibung

Dient zur Anzeige des Betriebszustands des Netzteils und der angeschlossenen Antriebe (siehe auch InternalDeviceState).

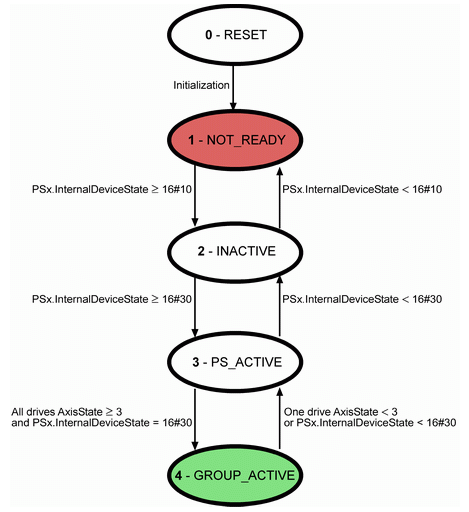

Parameter GroupState und GroupReady

y-Status:

0 - RESET

1 - NOT_READY

2 - INACTIVE

3 - PS_ACTIVE

4 - GROUP_ACTIVE

Wert	Datentyp	Bedeutung
Initialisierung/0	DINT	–
Nicht bereit/1	DINT	Warten auf Sercos Phase 4 (16#01) Warten auf PSx ready = TRUE (siehe auch Ready) Warten auf Antriebe bereit = TRUE (siehe auch Ready) Warten auf HW Enable bei = TRUE Warten auf Inverter Enable (nur LXM 62 PSD) bei = TRUE Warten auf DC bus voltage (16#04) Warten auf Netzphasen aktiv (siehe auch PhaseCheckMode)
Inaktiv/2	DINT	Warten auf PowerSupplyCheck (16#30) HINWEIS: Nur möglich, wenn (PSx = real) oder (PSx = virtuell und alle Antriebe = virtuell)
Aktiv/3	DINT	Warten auf die Antriebe ControllerEnable (AxisState ≥ 3)
Gruppe aktiv/4	DINT	Netzgerät und alle Antriebe sind aktiv.
