PTOGetParam-Funktionsbaustein

Funktionsbeschreibung

Dieser Funktionsbaustein gibt den Wert eines spezifischen Parameters für einen spezifischen PTO-Kanal zurück.

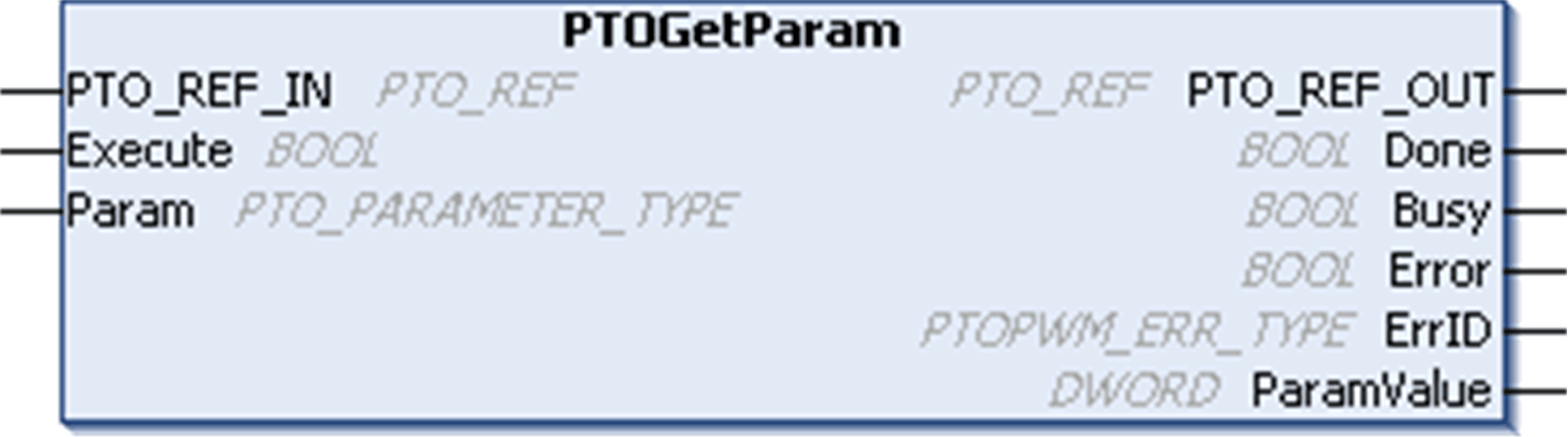

Grafische Darstellung

Darstellung in AWL (IL) und ST

Sie finden eine allgemeine Darstellung in AWL (IL) oder ST im Kapitel Darstellung von Funktionen und Funktionsbausteinen.

Beschreibung der E/A-Variablen

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingänge	Typ	Kommentar
PTO_REF_IN	PTO_REF	Verweis auf den PTO-Kanal. Um an den Ausgangspin PTO_REF des Funktionsbausteins PTOSimple oder an den Ausgangspin PTO_REF_OUT der PTO-Funktionsbausteine angeschlossen zu sein.
Execute	BOOL	Startet die Ausführung des Funktionsbausteins an der steigenden Flanke. Wenn FALSE, werden die Ausgänge des Funktionsbausteins nicht zurückgesetzt. Die Ausgangspins dieses Funktionsbausteins zeigen bis zur nächsten steigenden Flanke des Eingangs Execution immer den letzten Status.
Param	PTO_PARAMETER_TYPE	Zu lesender Parameter.

Eingänge

Typ

Kommentar

PTO_REF_IN

PTO_REF

Verweis auf den PTO-Kanal.

Um an den Ausgangspin PTO_REF des Funktionsbausteins PTOSimple oder an den Ausgangspin PTO_REF_OUT der PTO-Funktionsbausteine angeschlossen zu sein.

Execute

BOOL

Startet die Ausführung des Funktionsbausteins an der steigenden Flanke.

Wenn FALSE, werden die Ausgänge des Funktionsbausteins nicht zurückgesetzt. Die Ausgangspins dieses Funktionsbausteins zeigen bis zur nächsten steigenden Flanke des Eingangs Execution immer den letzten Status.

Param

PTO_PARAMETER_TYPE

Zu lesender Parameter.

In der folgenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgänge	Typ	Kommentar
PTO_REF_OUT	PTO_REF	Verweis auf den PTO-Kanal. Um an den Eingangspin PTO_REF_IN der PTO-Funktionsbausteine angeschlossen zu sein.
Done	BOOL	TRUE = Gibt an, dass der Wert ParamValue gültig ist. Die Ausführung des Funktionsbausteins ist beendet.
Busy	BOOL	TRUE = Gibt an, dass der Funktionsbaustein ausgeführt wird.
Error	BOOL	TRUE = Gibt an, dass ein Fehler erkannt wurde. Die Ausführung des Funktionsbausteins ist beendet.
ErrID	PTOPWM_ERR_TYPE	Wenn Error gleich TRUE: Typ des erkannten Fehlers.
ParamValue	DWORD	Wenn Done gleich TRUE: Der Parameterwert ist gültig.

HINWEIS: Weitere Informationen über die Pins Done, Busy, CommandAborted und Execution finden Sie im Kapitel Allgemeines zur Verwaltung von Funktionsbausteinen.
