Sercos-Identifikationsnummer
Identifikationsnummer (IDN) des Sercos-Parameters

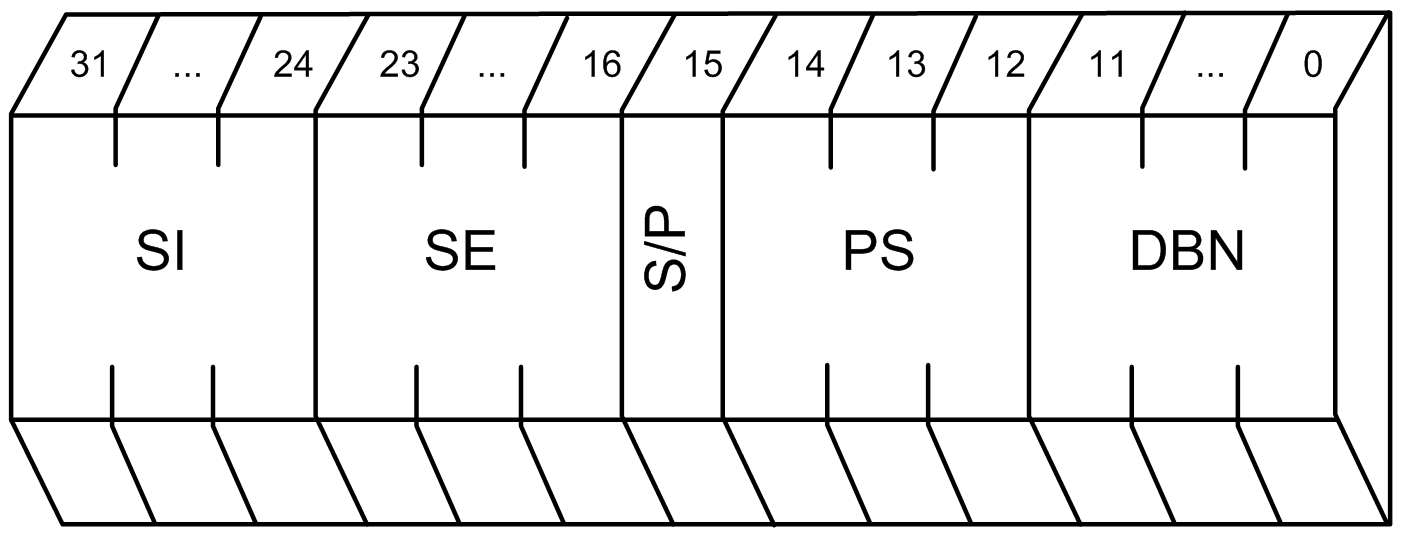

Ein Sercos-Parameter wird über die zugehörige Identifikationsnummer (IDN) adressiert. Bei einer IDN handelt es sich um einen 32-Bit-Wert. Die nachstehende Abbildung illustriert den Aufbau einer IDN:
Symbolische Adressierung: <S/P>-<PS>-<DBN>.<SI>.<SE>
|
Abkürzung |
Beschreibung |
Werte |
|---|---|---|
|
|
Strukturinstanz |
0...255 |
|
|
Strukturelement |
0...255 |
|
|
S/P-Parameter |
0 (FALSE) = S 1 (TRUE) = P |
|
|
Parametersatz |
0...7 |
|
|
Datenbausteinnummer |
0 bis 4095 |
