Objekt hinzufügen > Globaler Logger...

Überblick

Der Befehl Projekt > Objekt hinzufügen > Globaler Logger... ist verfügbar, wenn ein Steuerungsknoten in der Gerätebaumstruktur ausgewählt wird. Führen Sie den Befehl aus, um einen Knoten Globaler Logger unter dem ausgewählten Steuerungsknoten hinzuzufügen.

Durch einen Doppelklick auf den Knoten Globaler Logger wird der Editor Globaler Logger geöffnet, in dem Daten aus verschiedenen Loggern von EcoStruxure Machine Expert angezeigt werden. In diesem Editor können Sie den globalen Status des System anzeigen, überwachen und auswerten und mögliche Auswirkungen auf verschiedene Ereignisse mit Bezug auf die Systemkomponenten analysieren.

Der globale Logger zeigt die Daten folgender Logger an:

Application Logger (Anwendungslogger)
CoDeSys Logger
Drive Logger (Laufwerkslogger)
Message Logger (Meldungslogger)
Safe Logger (Sicherheitslogger)

Im Editor Globaler Logger sind folgende Funktionen verfügbar:

Anzeigen der Meldungen verschiedener Logger mit zusätzlichen Informationen (wie z. B. Zeitstempel, Kategorie, Quelle)
Filtern der Meldungen
Exportieren und Importieren von Daten in bzw. aus XML-Dateien

Editor Globaler Logger

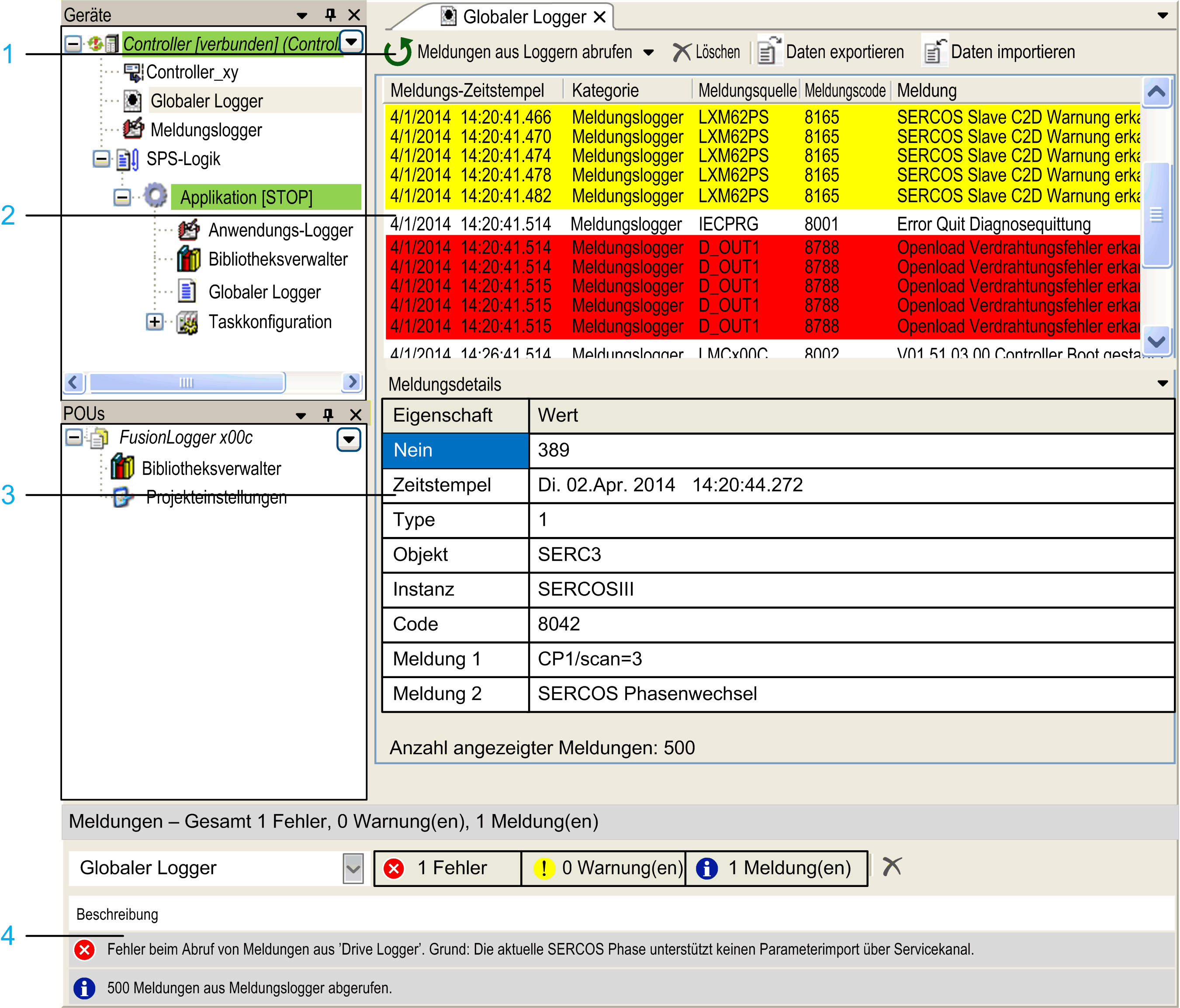

Der Editor Globaler Logger besteht aus folgenden Bereichen:

1 Symbolleiste

2 Liste der Logger-Meldungen

3 Details zu den Logger-Meldungen

4 Meldungsansicht

Symbolleiste des globalen Loggers

Die Symbolleiste im globalen Logger enthält folgende Schaltflächen:

Schaltfläche	Beschreibung
Meldungen aus Loggern abrufen	Klicken Sie auf diese Schaltfläche, um die Meldungen der unterstützten und ausgewählten Logger zu ladern. Klicken Sie auf den Pfeil rechts neben der Schaltfläche, um die Liste der verfügbaren Logger-Quellen zu öffnen. Beim ersten Öffnen des Edítors Globaler Logger ist die Liste der Logger-Meldungen leer. Klicken Sie auf den Pfeil rechts neben dieser Schaltfläche, um die Liste der verfügbaren Logger-Quellen zu öffnen und diejenigen Logger auszuwählen, aus denen Sie Daten abrufen möchten. Nach der Auswahl versucht der Globale Logger, Daten aus den ausgewählten Loggern abzurufen.
Löschen	Löscht die Liste der Logger-Meldungen.
Daten exportieren	Öffnet das Dialogfeld Speichern unter, in dem Sie die Meldungen im Globalen Logger in einer XML-Datei speichern können. Dabei werden ebenfalls die ausgefilterten Meldungen berücksichtigt.
Daten importieren	Öffnen das Windows-Dialogfeld Öffnen, in dem Sie Meldungen aus einer zuvor aus dem Globalen Logger exportierten XML-Datei importieren können. Beim Import der Daten wird der derzeitige Inhalt des Globalen Loggers überschrieben.

Liste der Logger-Meldungen

In der Logger-Meldungsliste werden Informationen zu jeder Meldung angezeigt.

Informationen	Beschreibung
Meldungs-Zeitstempel	Zeitstempel, der vom Logger beim Abrufen der Meldung erstellt wurde. Der Zeitstempel weist das Format MM/TT/JJJJ HH:MM:SS.mmm auf.
Kategorie	Identifiziert den Logger sowie die Logger-Adapter der Meldung. Ein Logger kann über mehrere Logger-Adapter verfügen. Der Drive Logger beispielsweise verfügt über einen Logger-Adapter für jedes Laufwerk.
Meldungsquelle	Quelle der Logger-Meldung im Logger. Ein Logger kann mehrere Untermodule umfassen, die Logger-Meldungen erstellen (z. B. verschiedene sicherheitsbezogene Knoten im Safe Logger). In diesem Feld wird der Originalname der Quelle angezeigt.
Meldungscode	Der eindeutige Meldungscode jedes Loggers (mit Ausnahme des CoDeSys Loggers).
Meldung	Der vom Logger abgerufene Original-Meldungstext.
Anzahl angezeigter Meldungen	Die Gesamtanzahl der in der Logger-Meldungsliste aufgeführten Meldungen (wird am unteren Rand der Logger-Meldungsliste angegeben).

Definition der Farben für die optisch hervorgehobenen Zeilen in der Liste der Logger-Meldungen:

Farbe	Beschreibung
Weiß	Kennzeichnet eine Informationsmeldung.
Gelb	Kennzeichnet eine Hinweismeldung.
Rot	Kennzeichnet eine Alarmmeldung.
Grau	Kennzeichnet eine ausgewählte Informationsmeldung.
Orange	Kennzeichnet eine ausgewählte Hinweismeldung.
Dunkelrot	Kennzeichnet eine ausgewählte Alarmmeldung.

Jeder Logger verfügt über mehrere Ebenen zur Untergliederung der Meldungen je nach deren Schweregrad. Im Globalen Logger sind die verschiedenen Ebenen drei Kategorien zugeordnet, damit kohärente Informationen bereitgestellt werden können.

Die folgende Tabelle zeigt die Zuordnung der verschiedenen Logger-Ebenen zu den drei Kategorien des Globalen Loggers:

Globaler Logger	Application Logger (Anwendungslogger)	CoDeSys Logger	Drive Logger (Laufwerkslogger)	Message Logger (Meldungslogger)	Safe Logger (Sicherheitslogger)
Informationen	Typ 1	Informationen	Diagnoseklasse 1	Keine Info	Nichts Benutzer Aktion Extern Ereignis Statusmeldung Debugging-Meldung
Hinweis	Typ 2	Warnungen	Diagnoseklasse 2	Warnung	Warnung
Alarm	Typ 3	Fehler Ausnahmen	Diagnoseklasse 3	Fehler	Ausnahme Kritisch Ausnahme Notfallmeldung

Globaler Logger

Application Logger (Anwendungslogger)

CoDeSys Logger

Drive Logger (Laufwerkslogger)

Message Logger (Meldungslogger)

Safe Logger (Sicherheitslogger)

Informationen

Typ 1

Informationen

Diagnoseklasse 1

Keine

Info

Nichts

Benutzer

Aktion

Extern

Ereignis

Statusmeldung

Debugging-Meldung

Hinweis

Typ 2

Warnungen

Diagnoseklasse 2

Warnung

Alarm

Typ 3

Fehler

Ausnahmen

Diagnoseklasse 3

Fehler

Ausnahme

Kritisch

Ausnahme

Notfallmeldung

Loggerspezifische Meldungsdetails

Im Bereich Meldungsdetails werden zusätzliche, loggerspezifische Informationen zu der jeweils in der Logger-Meldungsliste ausgewählten Meldung angezeigt. Der Inhalt ändert sich je nach Logger-Quelle der Meldung.

Der Bereich Meldungsdetails kann über das Filter-Symbol ein- bzw. ausgeblendet werden.

Ansicht Meldungen

Die Kategorie Globaler Logger in der Ansicht Meldung enthält vorgangsspezifische Informationen, beispielsweise die Anzahl der pro Logger abgerufenen Meldungen oder die beim Abrufen der Daten erkannten Fehler.
