Elemente des Fensters von EcoStruxure Machine Expert Logic Builder

Übersicht

Logic Builder umfasst die folgenden Elemente:

Menüs und Symbolleisten
Navigator-Ansichten
Katalog-Ansichten
Hauptfenster des Editors

Wenn Sie Logic Builder öffnen, wird ein Standard-Fensterlayout angezeigt. In diesem Dokument werden die Standardpositionen beschrieben.

Sie können die Elemente Ihren individuellen Anforderungen anpassen. Erläuterungen hierzu finden Sie im Kapitel „Anpassen der Benutzeroberfläche“. Die aktuellen Einstellungen können Sie im Dialogfeld Anpassen anzeigen und ändern. Das Dialogfeld wird standardmäßig über das Menü Tools aufgerufen.

Sie können die Ansichten und Fenster auch jederzeit durch Verschieben, Andocken/Abdocken von Ansichten, Ändern der Größe oder Schließen von Fenstern anpassen. Die Positionen werden mit dem Projekt gespeichert. Wenn Sie ein Projekt erneut öffnen, werden die Elemente an den Positionen platziert, an denen sie sich beim Speichern des Projekts befanden. Die Positionen von Ansichten werden separat in Perspektiven gespeichert.

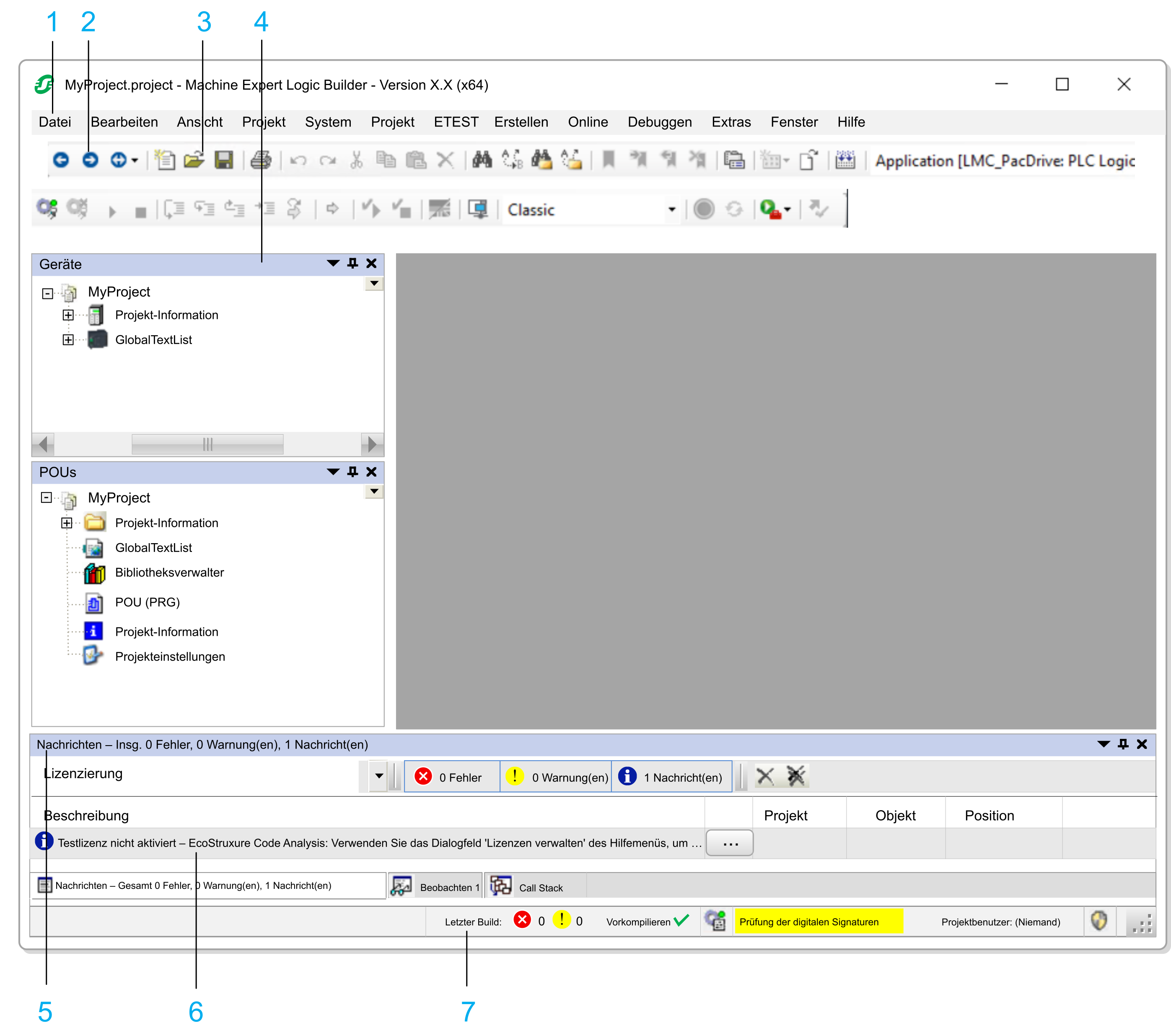

Standardfenster vom Logic Builder

Standardpositionen von Menüs, Leisten und Ansichten im Logic Builder-Fenster

1 Menüzeile

2 Schaltflächen für die Navigation in Editoren

3 Symbolleiste

4 Navigatoren mit mehreren Registerkarten: Gerätebaumstruktur, Tools-Baumstruktur, Anwendungsbaumstruktur, Funktionsbaumstruktur

5 Ansicht Meldungen

6 Informationsleiste

7 Statusleiste

Standardkomponenten

Das Fenster von Logic Builder enthält die folgenden Komponenten, die standardmäßig sichtbar sind:

Komponente	Beschreibung
Menüleiste	Enthält Menüs mit den verfügbaren Befehlen entsprechend der Festlegung im Dialogfeld Tools > Anpassen.
Schaltflächen für die Navigation in Editoren	Drei Schaltflächen für die Navigation in Editor-Ansichten: Rückwärts navigieren: Hiermit können Sie zur letzten Cursorposition in einer Editoransicht springen. Wenn ein Verlauf der letzten Cursorpositionen gespeichert ist, klicken Sie erneut auf die Schaltfläche, um zu den vorherigen Positionen zu wechseln. Vorwärts navigieren: Ermöglicht das Vorwärtsbewegen im Verlauf der Cursorpositionen in Editor-Ansichten. Navigieren zu: Klicken Sie hier, um die Liste der zuletzt besuchten Editor-Ansichten zu öffnen. Wenn dies vom Editor unterstützt wird, werden Positionsdaten (z. B. Zeile und Spalte im Deklarations- oder Implementierungsteil eines Logik-Editors) bereitgestellt. Wählen Sie einen Eintrag aus, um den Editor zu öffnen, wobei sich der Cursor an der angegebenen Position befindet. Editoren, die Positionsdaten nicht unterstützen, werden an einer zufälligen Cursorposition geöffnet.
Symbolleiste	Enthält Schaltflächen zum Ausführen der verfügbaren Tools entsprechend der Festlegung im Dialogfeld Tools > Anpassen.
Navigatoren mit mehreren Registerkarten	Die folgenden Navigatoren stehen als Registerkarten zur Verfügung, auf denen die unterschiedlichen Objekte eines Projekts in einer Baumstruktur organisiert sind: Gerätebaumstruktur Anwendungsbaumstruktur Tools-Baumstruktur Funktionsbaumstruktur Weitere Information finden Sie im Kapitel Navigatoren mit mehreren Registerkarten.
Ansicht Meldungen	Zeigt Meldungen zu den Operationen Vorkompilieren, Kompilieren, Generieren und Herunterladen an. Detaillierte Informationen finden Sie in der Beschreibung der Meldungen-Ansichtsbefehle.
Informationsleiste in der Ansicht Meldungen	Enthält Informationsmeldungen, z. B. zum Lizenzstatus.
Statusleiste	Zeigt die folgenden Informationen: Informationen zum Benutzerkonto Informationen zum Bearbeitungsmodus und zur Position bei geöffnetem Editor Weitere Information finden Sie im Abschnitt Statusleiste in diesem Kapitel.
Ansicht Katalog mit mehreren Registerkarten	Die Ansicht Katalog umfasst verschiedene Registerkarten, auf denen die verfügbaren Hardware- und Softwareobjekte aufgelistet werden: Hardwarekatalog Steuerung HMI & iPC Geräte und Module Diverse Softwarekatalog ToolBox Weitere Information finden Sie im Kapitel Katalogansichten mit mehreren Registerkarten.
Editor-Ansicht mit mehreren Registerkarten	Dient zum Erstellen des jeweiligen Objekts im entsprechenden Editor. Bei Spracheditoren (z. B. ST-Editor, CFC-Editor) enthält das Fenster den Spracheditor in der Regel im unteren Teil und den Deklarationseditor im oberen Teil. Bei anderen Editoren stehen möglicherweise Dialogfelder zur Verfügung (z. B. Task-Editor, Geräteeditor). Der Name der POU oder des Ressourcenobjekts wird in der Titelleiste dieser Ansicht angezeigt. Sie können die Objekte in der Editor-Ansicht im Offline- oder Online-Modus öffnen, indem Sie den Befehl Objekt bearbeiten ausführen.

Statusleiste

Die Leiste am unteren Rand des Logic Builder-Fensters enthält drei Arten von Informationen:

Informationen zum angemeldeten Benutzer.
Wenn Sie in einer Editor-Ansicht arbeiten: die Position des Cursors und den Status des Bearbeitungsmodus.
Im Offline-Modus: Status des Programms
Im Online-Modus: Status des Programms

Informationen zum angemeldeten Benutzer

Jedes Projekt verfügt über eine Benutzer- und Zugriffsverwaltungseinstellung (siehe den Befehl Projekt > Benutzerverwaltung > Berechtigungen...SoMMenu/index.htm). Der Name des angemeldeten Benutzers wird in der Statusleiste angegeben.

Cursorpositionen in Editor-Ansichten

Die Cursorposition wird vom linken oder oberen Rand der Editoransicht aus gezählt.

Abkürzung	Beschreibung
Ln	Zeile, in der der Cursor steht.
Spalte	Spalte, in der der Cursor steht. (Eine Spalte umfasst genau ein Leerzeichen, ein Zeichen oder eine Zahl.)
Ch	Anzahl an Zeichen. (In diesem Kontext kann ein Zeichen ein einzelnes Zeichen bzw. eine einzelne Zahl sowie ein Tabulator sein, der z. B. vier Spalten umfasst.)

Abkürzung

Beschreibung

Zeile, in der der Cursor steht.

Spalte

Spalte, in der der Cursor steht.

(Eine Spalte umfasst genau ein Leerzeichen, ein Zeichen oder eine Zahl.)

Anzahl an Zeichen.

(In diesem Kontext kann ein Zeichen ein einzelnes Zeichen bzw. eine einzelne Zahl sowie ein Tabulator sein, der z. B. vier Spalten umfasst.)

Doppelklicken Sie, um das Dialogfeld Gehe zu Zeile zu öffnen. Hier können Sie eine andere Position für den Cursor eingeben.

Der Status des Bearbeitungsmodus wird mit den folgenden Abkürzungen angezeigt:

Abkürzung	Beschreibung
INS	Einfügemodus
ÜB	Überschreibmodus

Doppelklicken Sie auf dieses Feld, um die Einstellung umzuschalten.

Der Status der aktiven Applikation wird im Offline-Modus durch ein Symbol und einen Tooltip angegeben:

Symbol	Tooltips	Beschreibung
	Kein Referenzcode generiert	Anwendung nicht heruntergeladen.
	Code unverändert	Anwendung nicht geändert. Es kann eine Verbindung zur Steuerung ohne Download hergestellt werden.
	Online Change möglich	Anwendung geändert, kann über eine Online-Änderung heruntergeladen werden.
	Code-Download erforderlich	Anwendung geändert, kann nicht über eine Online-Änderung heruntergeladen werden. Es muss ein vollständiger Download durchgeführt werden.

Im Online-Modus werden folgende Programmstatus ausgewiesen:

Text	Beschreibung
Programm unverändert	Das Programm im Gerät entspricht der aktiven Anwendung im Programmiersystem.
Programm geändert (Online-Change)	Das Programm im Gerät unterscheidet sich von der aktiven Anwendung im Programmiersystem, Online-Änderung erforderlich.
Programm geändert (Voller Download)	Das Programm im Gerät unterscheidet sich von der aktiven Anwendung im Programmiersystem, vollständiger Download erforderlich.

Informationen im Online-Modus

Status der Anwendung im Gerät:

Text	Hintergrundfarbe	Beschreibung
RUN	Grün	Programm wird zurzeit ausgeführt.
STOP	Rot	Programm gestoppt.
HALT AUF BP	Rot	Programm an einem Haltepunkt angehalten.
Das folgende Statusfeld ist nur verfügbar, wenn die Steuerung je nach einer Einstellung in der Gerätebeschreibung die zyklusunabhängige Überwachung unterstützt.
IM ZYKLUS	Weiß	Zeigt an, dass die Werte der überwachten Ausdrücke innerhalb eines Zyklus gelesen werden.
AUSSERHALB ZYKLUS	Rot	Zeigt an, dass das Abrufen der Werte der überwachten Variablen nicht innerhalb eines Zyklus ausgeführt werden kann.

Überwachungsfenster und Online-Ansichten von Editoren

Überwachungsfenster und Online-Ansichten von Editoren enthalten eine Überwachungsansicht einer POU oder eine benutzerdefinierte Liste zu überwachender Ausdrücke.

Fenster, Ansichten und Editoren

In Logic Builder gibt es zwei verschiedene Arten von Fenstern:

Manche Fenster können an jedem Rand des EcoStruxure Machine Expert-Fensters angedockt oder unabhängig vom EcoStruxure Machine Expert-Fenster als abgedockte Fenster an beliebiger Stelle auf dem Bildschirm platziert werden. Darüber hinaus können sie verborgen werden, indem sie im EcoStruxure Machine Expert-Fenster als Registerkarte dargestellt werden (Informationen hierzu finden Sie im Kapitel „Anpassen der Benutzeroberfläche“). In diesen Fenstern werden Informationen angezeigt, die nicht von einem einzelnen Objekt des Projekts abhängig sind (z. B. Ansicht Meldungen oder Gerätebaumstruktur). Sie können über das Menü Ansicht darauf zugreifen. Die meisten Ansichten enthalten eine nicht konfigurierbare Symbolleiste mit Schaltflächen zum Sortieren, Anzeigen und Suchen innerhalb des Fensters.
Andere Fenster werden geöffnet, wenn Sie ein bestimmtes Projekt im entsprechenden Editor anzeigen oder bearbeiten. Sie werden in der Editor-Ansicht mit mehreren Registerkarten angezeigt. Sie können im EcoStruxure Machine Expert-Fenster weder ausgeblendet noch abgedockt werden. Auf diese Fenster greifen Sie über das Menü Fenster zu.

Umschalten von Fenstern

EcoStruxure Machine Expert ermöglicht Ihnen das Umschalten zwischen offenen Ansichten und Editoren. Wenn Sie zwischen geöffneten Ansichten und Editoren wechseln möchten, drücken Sie gleichzeitig die Strg-Taste und die Tabulatortaste. In einem Fenster werden die geöffneten Ansichten und Editoren aufgelistet. Solange Sie die Taste Strg drücken, bleibt das Fenster geöffnet. Drücken Sie die Tabulatortaste oder die Pfeiltasten, um eine bestimmte Ansicht oder einen bestimmten Editor auszuwählen.
