Veröffentlichen von Variablen in der Steuerung

Übersicht

Veröffentlichen Sie Variablen im Steuerungsteil der Anwendung EcoStruxure Machine Expert im Editor Symbolkonfiguration.

Veröffentlichen von Variablen im Editor Symbolkonfiguration

Verfahren Sie wie folgt, um Variablen im Editor Symbolkonfiguration zu veröffentlichen:

Schritt

Aktion

1

Erstellen Sie einen Knoten Symbolkonfiguration unter dem Knoten Anwendung im Fenster Tools-Baumstruktur wie im Kapitel Hinzufügen einer Symbolkonfiguration beschrieben.

2

Doppelklicken Sie auf den Knoten Symbolkonfiguration, um den Editor Symbolkonfiguration zu öffnen.

3

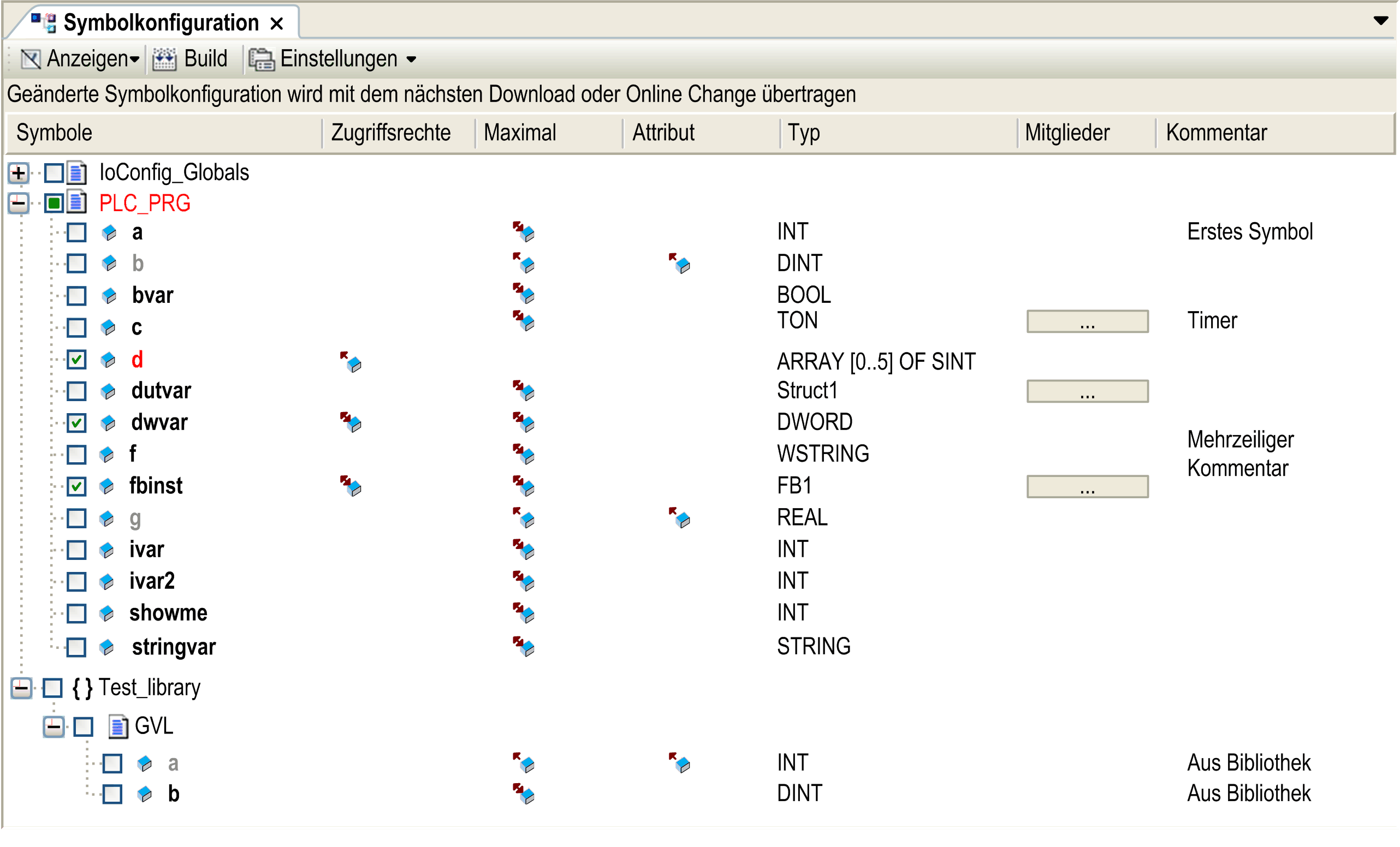

Wählen Sie im Editor Symbolkonfiguration die elementaren Variablen aus, die Sie für die Kommunikation mit einem (1) oder mehreren HMI-Terminals veröffentlichen wollen, indem Sie das jeweilige Kontrollkästchen in der Spalte Symbole aktivieren oder deaktivieren.

Sie können jeder Variablen zudem in der Spalte Zugriffsrechte spezifische Schreib- und Leserechte zuweisen. Weitere Informationen hierzu finden Sie in der Beschreibung des Editors „Symbolkonfiguration“.

Informationen zur Verwendung von Symbolgruppen finden Sie unter Erstellen von Symbolgruppen, um unterschiedliche Zugriffsrechte für verschiedene Steuerungs-Clients zu ermöglichen.

Hinweis: Nur Variablen elementarer Datentypen stehen für einen Austausch mit HMI-Terminals zur Verfügung.

4

Damit Ihre Einstellungen berücksichtigt werden, klicken Sie auf den Link Herunterladen im Editor der Symbolkonfiguration.

HINWEIS: Der Veröffentlichungsmechanismus beansprucht in etwa 50 KByte in der Steuerung. Jede veröffentlichte Variable nimmt in der Steuerungsanwendung 11 Byte in Anspruch.
