AND

Überblick

IEC-Bitstring-Operator für das bitweise AND von Bit-Operanden.

Wenn die Eingangs-Bits jeweils 1 sind, ist das Ausgangs-Bit 1, ansonsten 0.

Erlaubte Typen:

• BOOL

• BYTE

• WORD

• DWORD

• LWORD

Beispiel in IL

Das Ergebnis in Var1 ist 2#1000_0010.

Var1:BYTE;

LD     2#1001_0011
AND    2#1000_1010
ST     var1

Beispiel in ST

var1 := 2#1001_0011 AND 2#1000_1010

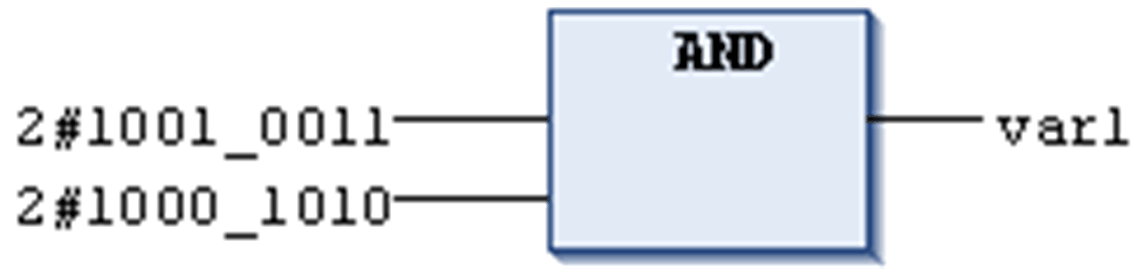

Beispiel in FBD
