Zugreifen auf neue Steuerungen

Überblick

Um auf neue Steuerungen zuzugreifen, müssen Sie die Netzwerkeinstellungen der Steuerung an das Netzwerk Ihres EcoStruxure Machine Expert-PC anpassen. Dieses Kapitel zeigt ein Beispiel in einzelnen Schritten.

Beispiel

Dieses Beispiel zeigt alle Schritte, die Sie durchführen müssen, um auf ein M262 mit der IP-Adresse 192.168.1.33 ausgehend von einem PC mit der IP-Adresse 192.168.1.10 zuzugreifen, der sich im Subnetz 255.255.255.0 befindet.

Schritt

Aktion

1

Verbinden Sie die Steuerung direkt mitit dem PC, auf dem EcoStruxure Machine Expert läuft, bzw. über ein Ethernet-Kabel mit dem Netzwerk des PC.

2

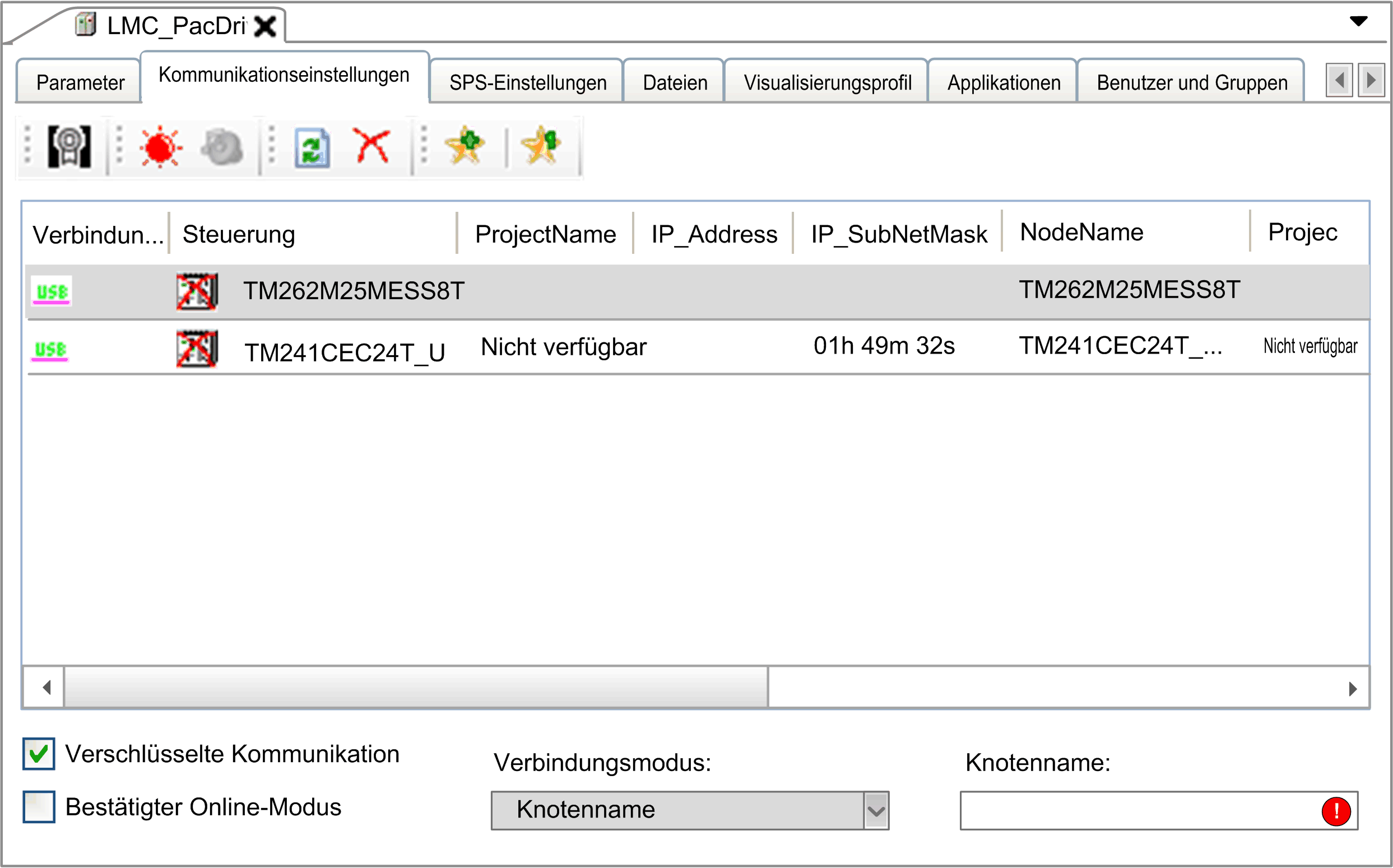

Öffnen Sie in EcoStruxure Machine Expert die Ansicht Kommunikationseinstellungen des Geräteeditors.

Ergebnis: Die M262-Steuerung wird in die Liste aufgenommen.

3

Um die Kommunikationseinstellungen der Steuerung anzupassen, klicken Sie mit der rechten Maustaste auf die Steuerung in der Liste Kommunikationseinstellungen und führen Sie den Befehl Kommunikationseinstellungen bearbeiten... im Kontextmenü aus.

Ergebnis: Das Dialogfeld Kommunikationseinstellungen bearbeiten wird geöffnet.

4

Geben Sie im Dialogfeld Kommunikationseinstellungen bearbeiten eine freie IP-Adresse ein, die in Ihrem Netzwerk verfügbar ist.

Beachten Sie bei der Konfiguration von IP-Adressen die Warnmeldung unten.

5

Klicken Sie auf OK, um das Dialogfeld Kommunikationseinstellungen bearbeiten zu bestätigen.

6

Stellen Sie in der Ansicht Kommunikationseinstellungen eine Verbindung zur Steuerung her.

Sie müssen die IP-Adressen sorgfältig verwalten, da jedes Gerät im Netzwerk eine eindeutige Adresse benötigt. Wenn mehrere Geräte dieselbe IP-Adresse besitzen, kann dies ein unbeabsichtigtes Betriebsverhalten Ihres Netzwerks und der zugehörigen Geräte zur Folge haben.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Stellen Sie sicher, dass alle Geräte über eindeutige Adressen verfügen.
  • Erfragen Sie Ihre IP-Adresse bei Ihrem Systemadministrator.
  • Prüfen Sie die IP-Adresse des Geräts auf Eindeutigkeit, bevor Sie das System in Betrieb setzen.
  • Weisen Sie dieselbe IP-Adresse keinem anderen Gerät im Netzwerk zu.
  • Aktualisieren Sie die IP-Adresse nach dem Klonen einer Applikation, die auf eine Ethernet-Kommunikation mit eindeutigen Adressen zurückgreift.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
HINWEIS: Einige Steuerungen unterstützen einen Parameter, der verhindert, dass ein Fernzugriff auf die Steuerungen möglich ist (Parameter RemoteCommunicationAccess der LMC •0•C-Steuerungen.
