SystemControl - Funktionsbeschreibung

Übersicht

Typ	Funktionsbaustein
Verfügbar ab	V2.0.3.0

Funktionsbeschreibung

Der Funktionsbaustein SystemControl gibt den Status des avatar-Systems zurück.

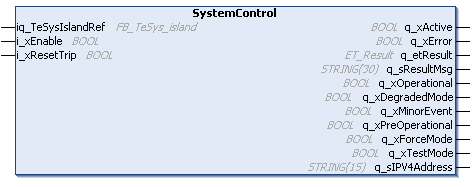

Schnittstelle

Eingang	Datentyp	Beschreibung
iq_TeSysIslandRef	FB_TeSys_island	Verweis auf das TeSys island-Gerät.
i_xEnable	BOOL	Bei einer steigenden Flanke am Eingang i_xEnable startet der zyklische Datenaustausch zwischen dem Funktionsbaustein und dem ausgewählten avatar. Solange i_xEnable TRUE ist, werden die zyklischen Daten bei jedem Steuerungszyklus ausgetauscht. Eine fallende Flanke am Eingang i_xEnable beendet den Datenaustausch. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.
i_xResetTrip	BOOL	Bewirkt einen Auslöse-Reset für alle konfigurierten avatars.

Ausgang	Datentyp	Beschreibung
q_xActive	BOOL	Wenn der Funktionsbaustein aktiv ist, wird dieser Ausgang auf TRUE gesetzt.
q_xError	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,
q_etResult	ET_Result	Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.
q_sResultMsg	STRING[30]	Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.
q_xOperational	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Betriebsmodus. Detaillierte Informationen zu den Maschinenzuständen finden Sie im TeSys island - Bedienungshandbuch.
q_xDegradedMode	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Störmodus.
q_xMinorEvent	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Modus Geringfügiges Ereignis.
q_xPreoperational	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Inbetriebnahmemodus.
q_xForceMode	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Forcierungsmodus.
q_xTestMode	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich das avatar-System im Testmodus.
q_sIPV4Address	STRING[15]	IP-Adresse des Buskopplers (Auslesen aus dem TeSys island-Gerät in der Software EcoStruxure Machine Expert bei der Initialisierung).

HINWEIS: Die IP-Adresse wird auch als Eigenschaften des TeSys island-Geräts bereitgestellt. Sie wird bei der Initialisierung der Anwendung aktualisiert.

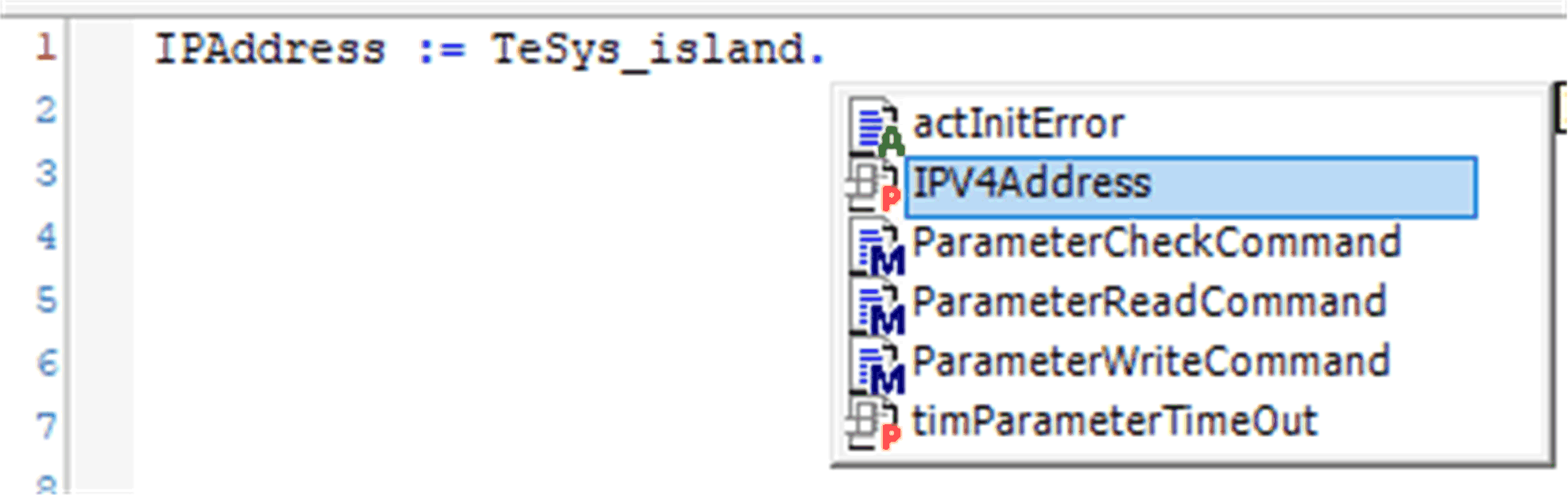

Beispiel:
