AnalogIO - Funktionsbeschreibung

Überblick

Typ:	Funktionsbaustein
Verfügbar ab:	V2.0.3.0

Funktionsbeschreibung

Der Funktionsbaustein AnalogIO stellt Informationen zum analogen E/A-avatar mit zwei Eingängen und einem Ausgang bereit.

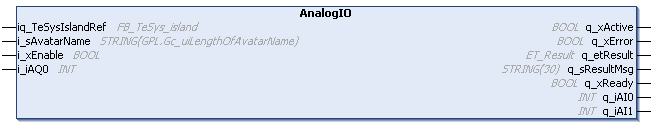

Schnittstelle

Eingang	Datentyp	Beschreibung
iq_TeSysIslandRef	FB_TeSys_island	Verweis auf das TeSys island-Gerät.
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	Verweis auf den in der TeSys island-Konfiguration definierten avatar.
i_xEnable	BOOL	Bei einer steigenden Flanke am Eingang i_xEnable startet der zyklische Datenaustausch zwischen dem Funktionsbaustein und dem ausgewählten avatar. Solange i_xEnable TRUE ist, werden die zyklischen Daten bei jedem Steuerungszyklus ausgetauscht. Eine fallende Flanke am Eingang i_xEnable beendet den Datenaustausch. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.
i_iAQ0	INT	In den Analogausgang 0 zu schreibender Wert. Einheit und Skalierung sind vom konfigurierten TYp des Analogausgangs abhängig. Typ 0 (Einheit: mV) Typ 1 (Einheit: mV) Typ 2 (Einheit: μA) Typ 3 (Einheit: μA)

Ausgang	Datentyp	Beschreibung
q_xActive	BOOL	Wenn der Funktionsbaustein aktiv ist, wird dieser Ausgang auf TRUE gesetzt.
q_xError	BOOL	Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,
q_etResult	ET_Result	Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.
q_sResultMsg	STRING[30]	Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.
q_xReady	BOOL	Gibt TRUE an, wenn der Avatar für den Empfang von Befehlen bereit ist.
q_iAI0	INT	Gibt den aus dem Analogeingang 0 ausgelesenen Wert an. Einheit und Skalierung sind vom konfigurierten Typ des Analogeingangs abhängig. Typ 0 bis 12 (Einheit: 0,1 °C) Typ 13 (Einheit: mV) Typ 14 (Einheit: mV) Typ 15 (Einheit: μA) Typ 16 (Einheit: μA)
q_iAI1	INT	Gibt den aus dem Analogeingang 1 ausgelesenen Wert an. Einheit und Skalierung sind vom konfigurierten Typ des Analogausgangs abhängig. Typ 0 bis 12 (Einheit: 0,1 °C) Typ 13 (Einheit: mV) Typ 14 (Einheit: mV) Typ 15 (Einheit: μA) Typ 16 (Einheit: μA)
