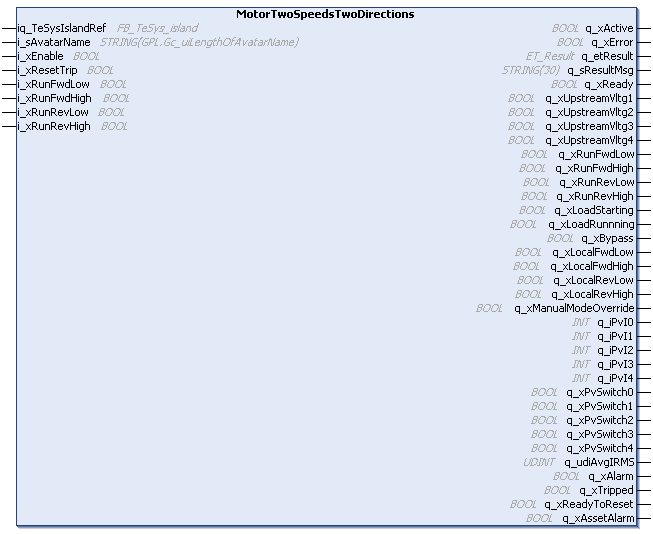

MotorTwoSpeedsTwoDirections - Funktionsbeschreibung

Funktionsbaustein

V2.0.3.0

Verweis auf das TeSys island-Gerät.

Verweis auf den in der TeSys island-Konfiguration definierten avatar.

Bei einer steigenden Flanke am Eingang i_xEnable startet der zyklische Datenaustausch zwischen dem Funktionsbaustein und dem ausgewählten avatar. Solange i_xEnable TRUE ist, werden die zyklischen Daten bei jedem Steuerungszyklus ausgetauscht. Eine fallende Flanke am Eingang i_xEnable beendet den Datenaustausch. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute.

Wenn dieser Eingang auf TRUE gesetzt wird, wird ein Avatar-Auslöseereignis zurückgesetzt.

Wenn dieser Eingang auf TRUE gesetzt wird, startet der Motor in Vorwärtsrichtung mit Niedergeschwindigkeit.

Wenn dieser Eingang auf TRUE gesetzt wird, startet der Motor in Vorwärtsrichtung mit Hochgeschwindigkeit.

Wenn dieser Eingang auf TRUE gesetzt wird, startet der Motor in Rückwärtsrichtung mit Niedergeschwindigkeit.

Wenn dieser Eingang auf TRUE gesetzt wird, startet der Motor in Rückwärtsrichtung mit Hochgeschwindigkeit.

Wenn der Funktionsbaustein aktiv ist, wird dieser Ausgang auf TRUE gesetzt.

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg,

Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit.

Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit.

Gibt TRUE an, wenn der Avatar für den Empfang von Befehlen bereit ist.

Wenn dieser Ausgang auf TRUE gesetzt wird, hat der avatar erkannt, dass die vorgeschaltete Hauptspannungsversorgung des ersten Geräts vorhanden ist (Leistungsschalter geschlossen).

Wenn dieser Ausgang auf TRUE gesetzt wird, hat der avatar erkannt, dass die vorgeschaltete Hauptspannungsversorgung des zweiten Geräts vorhanden ist.

Wenn dieser Ausgang auf TRUE gesetzt wird, hat der avatar erkannt, dass die vorgeschaltete Hauptspannungsversorgung des dritten Geräts vorhanden ist.

Wenn dieser Ausgang auf TRUE gesetzt wird, hat der avatar erkannt, dass die vorgeschaltete Hauptspannungsversorgung des vierten Geräts vorhanden ist.

Wenn dieser Ausgang auf TRUE gesetzt wird, läuft der Motor mit Niedergeschwindigkeit in Vorwärtsrichtung.

Wenn dieser Ausgang auf TRUE gesetzt wird, läuft der Motor mit Hochgeschwindigkeit in Vorwärtsrichtung.

Wenn dieser Ausgang auf TRUE gesetzt wird, läuft der Motor mit Niedergeschwindigkeit in Rückwärtsrichtung.

Wenn dieser Ausgang auf TRUE gesetzt wird, läuft der Motor mit Hochgeschwindigkeit in Rückwärtsrichtung.

Wenn dieser Ausgang auf TRUE gesetzt wird, befindet sich der Motor in der Anlaufphase.

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Run- oder Close-Befehl ausgeführt und Strom fließt in die Pole (entspricht dem Motorbetrieb, jedoch auch für Avatars ohne Motor).

Gibt den Status des Umgehungsbefehls an.

Gibt den Status des lokalen Befehls beim Vorwärtslauf mit geringer Geschwindigkeit an.

Gibt den Status des lokalen Befehls beim Vorwärtslauf mit hoher Geschwindigkeit an.

Gibt den Status des lokalen Befehls beim Rückwärtslauf mit geringer Geschwindigkeit an.

Gibt den Status des lokalen Befehls beim Rückwärtslauf mit hoher Geschwindigkeit an.

Gibt den Überbrückungsstatus des manuellen Modus an.

Gibt die Prozessvariablen Eingang 0 an.

Gibt die Prozessvariablen Eingang 1 an.

Gibt die Prozessvariablen Eingang 2 an.

Gibt die Prozessvariablen Eingang 3 an.

Gibt die Prozessvariablen Eingang 4 an.

Gibt die Prozessvariablen Schalter 0 an.

Gibt die Prozessvariablen Schalter 1 an.

Gibt die Prozessvariablen Schalter 2 an.

Gibt die Prozessvariablen Schalter 3 an.

Gibt die Prozessvariablen Schalter 4 an.

Zeigt den vom Gerät gemessenen durchschnittlichen Strom über die gesamte Lebensdauer an.

(Einheit: mA)

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde vom avatar ein Schutzereignis erkannt.

Wenn dieser Ausgang auf TRUE gesetzt wird, wurde vom avatar ein Schutzauslöseereignis erkannt.

Wenn dieser Ausgang auf TRUE gesetzt wird, erfüllt der avatar die Bedingungen für einen Auslöse-Reset und kann über einen Befehl zum Auslöse-Reset zurückgesetzt werden.

Wenn dieser Ausgang auf TRUE gesetzt wird, hat ein Leistungsgerät oder Sicherheitsschnittstellenmodul im avatar 90 % der bemessenen Betriebsvorgänge (pro avatar-Parameter) erreicht oder überschritten.
