ProductData - Funktionsbeschreibung
Funktionsbeschreibung
Der Funktionsbaustein ProductData gibt produktspezifische Informationen zu den Geräten zurück.

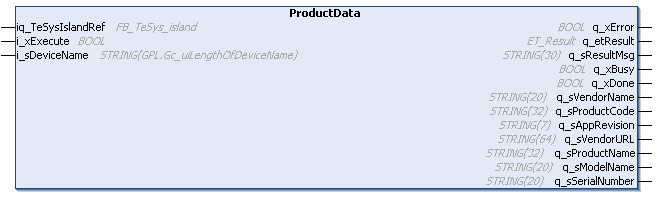

Schnittstelle
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Verweis auf das TeSys island-Gerät. |
|
i_xExecute |
BOOL |
Bei einer steigenden Flanke an diesem Eingang startet der Funktionsbaustein die Ausführung. Die Ausgänge q_xDone, q_xError, q_etResult und q_etResultMsg werden bei fallenden Flanke an i_xExecute zurückgesetzt. Siehe Verhalten der Funktionsbausteine mit Eingang i_xExecute. |
|
i_sDeviceName |
STRING(GPL.Gc_uiLengthOfDeviceName) |
Verweis (Referenz) auf das in der TeSys island-Konfiguration definierte Gerät. |
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xError |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde ein Fehler identifiziert. Für weitere Informationen, siehe q_etResult und q_etResultMsg, |
|
q_etResult |
ET_Result |
Stellt Diagnose- und Statusinformationen in Form numerischer Werte bereit. |
|
q_sResultMsg |
STRING |
Stellt zusätzliche Diagnose- und Statusinformationen in Form von Textmeldungen bereit. |
|
q_xBusy |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, bedeutet das, dass der Funktionsbaustein ausgeführt wird. |
|
q_xDone |
BOOL |
Wenn dieser Ausgang auf TRUE gesetzt wird, wurde die Ausführung erfolgreich abgeschlossen. |
|
q_sVendorName |
STRING[20] |
Name des Anbieters. |
|
q_sProductCode |
STRING[32] |
Produktcode |
|
q_sAppRevision |
STRING[7] |
Revisionsnummer der derzeit im Gerät enthaltenen Anwendungsfirmware. |
|
q_sVendorURL |
STRING[64] |
Name des Anbieters. |
|
q_sProductName |
STRING[32] |
Name des Produkts. |
|
q_sModelName |
STRING[20] |
Name der Referenz. |
|
q_sSerialNumber |
STRING[20] |
Seriennummer. |
