Anschließen der Stromversorgung
oSchließen Sie das Netzkabel mithilfe des Netzsteckers an den Stromanschluss an der Seite des Geräts an.
oVerwenden Sie zwischen der Leitung und der Erde eine geregelte Stromversorgung der Klasse 2.
oVerdrillen Sie vor dem Anschluss des Netzkabels an den Netzstecker die Enden der Netzkabeldrähte, um den elektromagnetischen Rauschwiderstand zu erhöhen.
oDas Netzkabel des Geräts sollte nicht gemeinsam mit bzw. in unmittelbarer Nähe von Hauptstromleitungen (hohe Spannung, hoher Strom) oder Ein-/Ausgangssignalleitungen verlegt werden.
oSchließen Sie einen Blitzüberspannungsschutz an, um Spannungsstöße auszugleichen.
oHalten Sie das Netzkabel so kurz wie möglich, um das elektromagnetische Rauschen zu verringern.
|
|
|
KURSCHLÜSSE, FEUER ODER UNBEABSICHTIGTER BETRIEB |
|
Eine zu starke Beanspruchung des Stromanschlusses oder der Versuch, ein Gerät mit bereits angeschlossenem Netzkabel zu installieren, kann zu einer Unterbrechung oder Beschädigung der Stromversorgung und zu Kurzschlüssen, Feuer oder einem unbeabsichtigten Betriebszustand des Geräts führen. Vermeiden Sie übermäßigen Zug am Stromkabel, um eine versehentliche Trennung zu verhindern. oSchließen Sie die Stromkabel sicher am Schaltpult oder Schaltschrank an. oZiehen Sie die Schrauben am Klemmenblock des Geräts mit dem angegebenen Drehmoment an. oInstallieren und befestigen Sie das Gerät im Schaltpult oder -schrank, bevor Sie das Netzkabel und Kommunikationsleitungen anschließen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

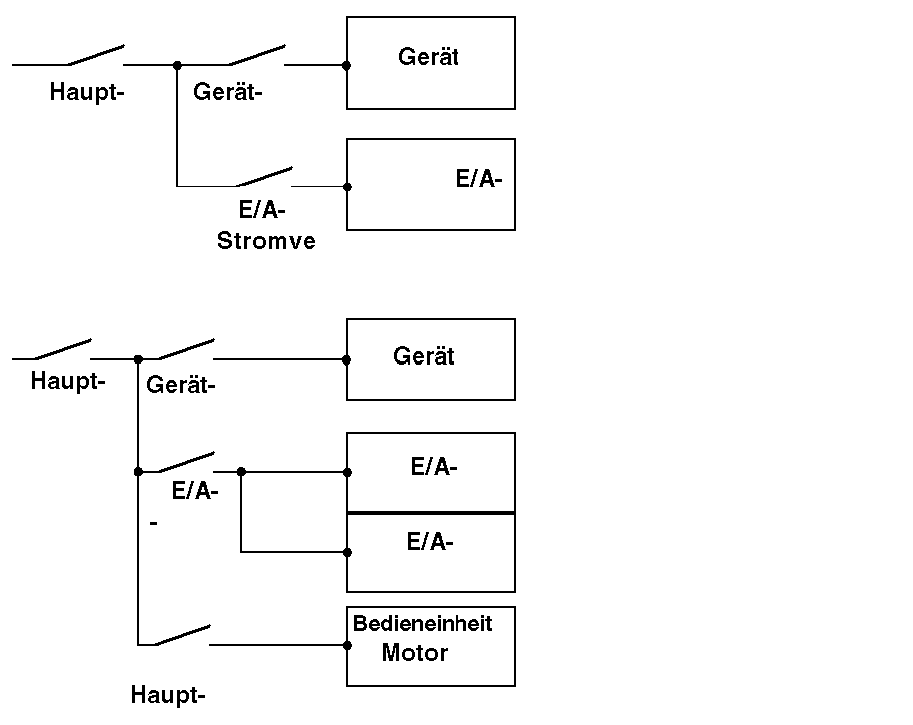

Verwenden Sie zur leichteren Wartung das folgende optionale Schaltschema, um die Anschlüsse für die Stromversorgung einzurichten.
HINWEIS:
oErden Sie den Blitzüberspannungsschutz (E1) separat vom Gerät (E2).
oWählen Sie einen Blitzüberspannungsschutz, dessen maximale Leiterspannung über der Spitzenspannung der Stromversorgung liegt.

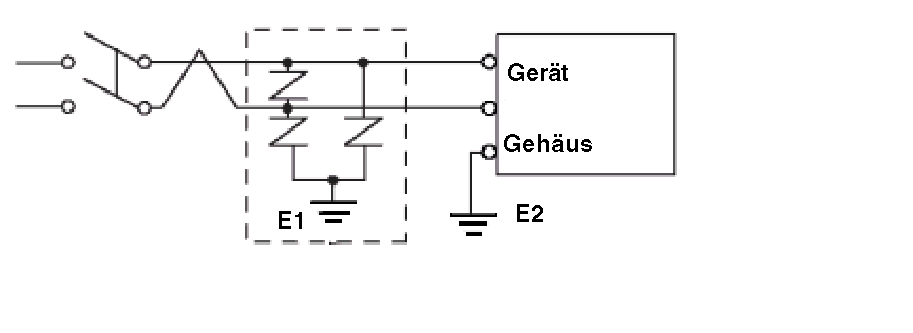

Die folgende Abbildung zeigt den Anschluss eines Blitzüberspannungsschutzes:
