Editor für DIN 66025

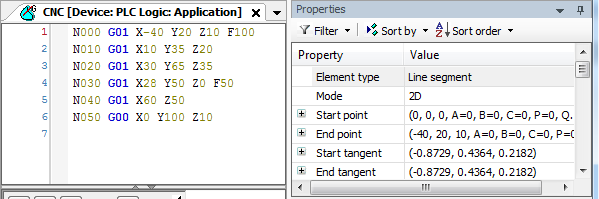

In diesem Editor geben Sie die Bahnbefehle als CNC-Programm gemäß DIN 66025 ein. Standardmäßig werden rechts die Eigenschaften des selektierten Bahnelementes angezeigt, sind dort aber nicht editierbar.
Wenn Sie eine Zeile selektieren, wird die zugehörige Bewegungsbahn im grafischen Editor rot gezeichnet. Mit Drücken von F6 wechselt der Fokus in den grafischen Editor und zurück.
Eine Übersicht über die Elemente, die dieser Editor unterstützt, finden Sie im Kapitel "Objekt CNC-Programm".
Hinweis
Bitte beachten, dass Referenzen von globalen Variablen im Decoder-Modul evaluiert werden, wenn der Decoder die Sätze abarbeitet. Dies kann einige Zyklen im Voraus geschehen, bevor das Objekt abgefahren wird.
