Anschließen des Gleichspannungskabels

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.

oUnterbrechen Sie die Stromzufuhr vor der Verkabelung der Netzklemmen des Geräts.

oVerwenden Sie für die Prüfung vorhandener Spannung stets einen Spannungsfühler mit zutreffender Bemessungsspannung.

oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.

oBetreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.

oDa das Gerät nicht mit einem Ein/Aus-Schalter ausgestattet ist, ist ein Leistungsschalter an die Stromversorgung des Geräts anzuschließen.

oVergewissern Sie sich, dass die Gehäuseerdeklemme des Geräts geerdet ist.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS:

oDie Klemmen SG (Signalerde) und FG (Funktionserde) sind im Produkt miteinander verbunden.

oWenn die Gehäuseerdeklemme (FG) angeschlossen ist, vergewissern Sie sich, dass der Draht geerdet ist. Ohne entsprechende Erdung des Geräts kann es zu übermäßigen elektromagnetischen Interferenzen (EMI) kommen.

Vorbereitung Gleichspannungskabel

oAchten Sie darauf, dass der Erdungsdraht gleich stark oder stärker ist als die Leistungsdrähte.

oVerwenden Sie keine Aluminiumdrähte im Netzkabel für die Stromversorgung.

oUm die Möglichkeit eines Klemmenkurzschlusses zu vermeiden, vermeiden Sie Steckklemmen mit Isolierummantelung

oSind die Enden der einzelnen Drähte nicht korrekt verdrillt, können die Drähte einen Kurzschluss hervorrufen.

oBeim Leitertyp handelt es sich um einen Volldraht oder einen verseilten Draht.

oVerwenden Sie einen Kupferdraht für 75 °C (167°F).

Stromkabel-Durchmesser

0,75...2,5 mm² (AWG 18...13)^*1

Leitertyp

Massivdraht oder Litzendraht

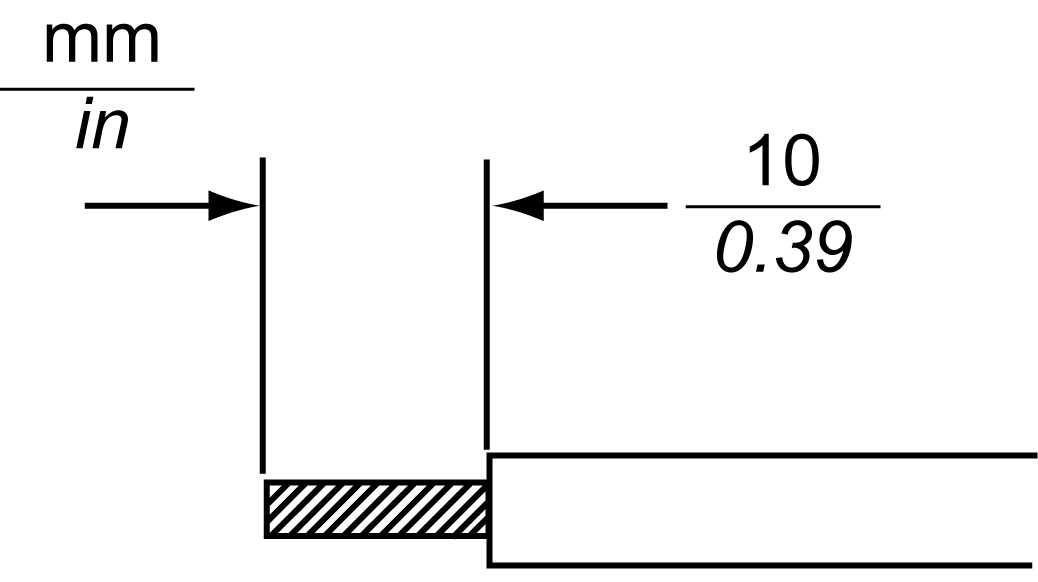

Leiterlänge

*1 Verwenden Sie zur UL-Kompatibilität AWG 14 oder AWG 13.

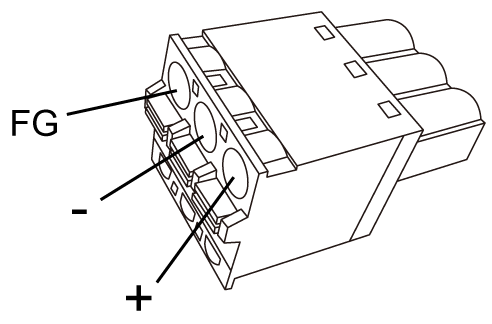

Kenndaten des Gleichspannungs-Netzsteckers

	Verbindung	Draht
	+	24 Vdc
-	0 Vdc
Gehäuseerde	Am Gehäuse des Geräts angeschlossene, geerdete Klemme.

Verbindung

Draht

24 Vdc

0 Vdc

Gehäuseerde

Am Gehäuse des Geräts angeschlossene, geerdete Klemme.

Anschluss des Gleichstromkabels

Schritt	Aktion
1	Stellen Sie sicher, dass das Stromkabel nicht an das Stromnetz angeschlossen ist.
2	Überprüfen Sie die Nennspannung, und entfernen Sie den “DC24V”-Aufkleber vom Gleichstrom-Netzstecker.
3	Verbinden Sie jeden Draht des Netzkabels mit einer Anschlussklemme.
4	Drücken Sie den Öffnungsknopf mit einem kleinen, flachen Schraubenzieher, um das gewünschte Steckloch zu öffnen.
5	Führen Sie die einzelnen Netzkabeldrähte in ihre jeweiligen Halter ein. Lassen Sie den Öffnungsknopf los, um den Draht jeweils festzuklemmen. Bei Verwendung von Litzendraht ist darauf zu achten, dass kein Kurzschluss mit benachbarten Drähten entsteht.
6	Wenn alle drei Netzkabeldrähte eingeführt sind, führen Sie den Gleichstrom-Steckverbinder in den Netzanschluss dieses Produkts.

HINWEIS:

oLöten Sie den Draht nicht direkt am Netz-Crimp-Pin fest.

oSie können auch den Rechteckstecker (Teilenummer: HMIZGPWS2) an das HMIGK5310 anschließen.
