Bauteil
|
Name
|
Beschreibung
|
|

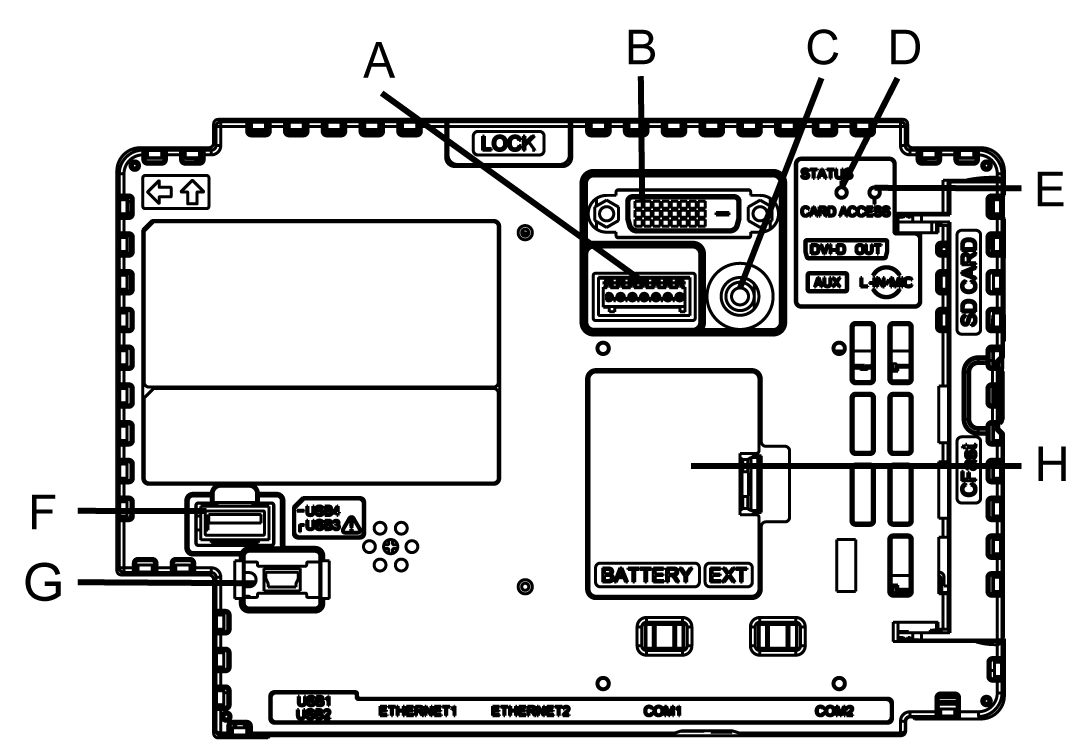

A
|
Hilfsausgang/-Lautsprecherausgang (AUX)
|
Diese Schnittstelle ist ein Alarmausgang oder Summerausgang sowie ein Tonausgang.

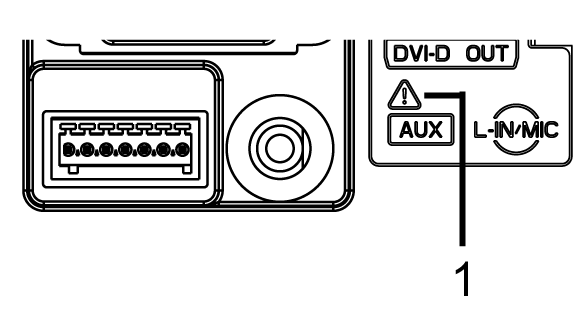

1 Dieses Zeichen weist auf Sicherheitshinweise zum AUX-Stecker hin.
|
|
B
|
DVI-D-Ausgangsschnittstelle
|
DVI-D-Ausgangsschnittstelle
|
|
C
|
AUDIO-Eingangsschnittstelle
(L-IN/MIC)
|
Diese Schnittstelle dient dem Anschluss eines Mikrofons. Für Mini-Jack-Steckverbinder (Æ3,5 mm [0,14 in]).
|
|
D
|
Status-LED
|
|
|
E
|
Kartenzugriffs-LED
|
|
|
F
|
USB-Schnittstelle (Typ A)
|
USB 2,0-kompatibel (Typ A) x 1.
Netzspannung: 5 Vdc ±5%
Maximaler bereitgestellter Strom: 500 mA
Maximale Übertragungsentfernung: 5 m (16,4 ft)
|
|
G
|
USB-Schnittstelle (mini-B)
|
USB 2,0-kompatibel (mini-Typ B) x 1.
Maximale Übertragungsentfernung: 5 m (16,4 ft)

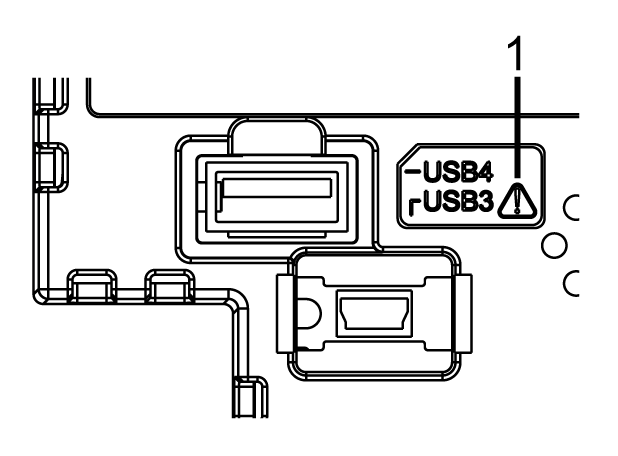

1 Dieses Zeichen weist auf Sicherheitshinweise für Schnittstellenanschluss hin.
|
|
H
|
Erweiterungsgerät-Schnittstellenabdeckung (EXT)
|
Das Erweiterungsgerät kann über die Erweiterungsgerät-Schnittstelle angeschlossen werden, und der Akku für den Sicherungsspeicher kann angeschlossen oder ausgetauscht werden.
|
|
I
|

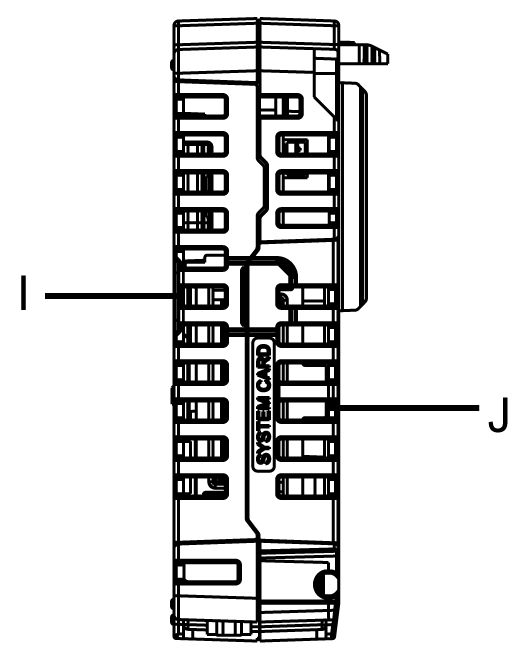

Speicherkartenabdeckung
|
Die SD- und CFast-Karten befinden sich in der Öffnung der Speicherkartenabdeckung.
|
|
J
|
Systemkartenabdeckung
|
Die Systemkarte befindet sich in der Systemkartenabdeckung. Diese Abdeckung dar nicht geöffnet werden, wenn das Box-Modul in Betrieb ist.
|
|
K
|
USB-Schnittstelle (Typ A)
|
USB 2,0-kompatibel (Typ A) x 2.
Netzspannung: 5 Vdc ±5%
Maximaler bereitgestellter Strom: 500 mA
Maximale Übertragungsentfernung: 5 m (16,4 ft)
|
|
L
|

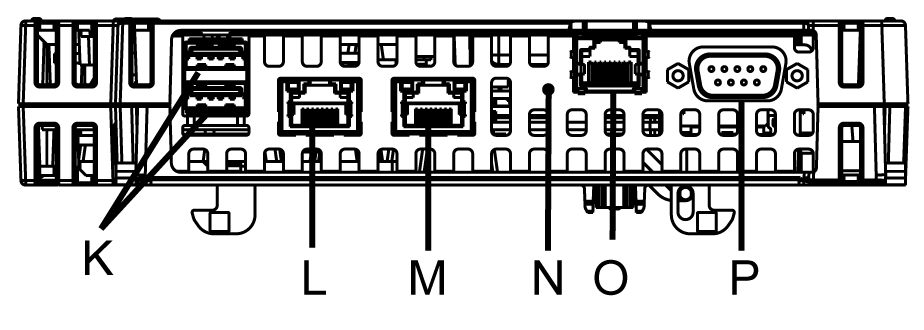

Ethernetschnittstelle (Ethernet1)
|
Ethernet-Übertragungsschnittstelle (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Stecker: Modular Jack-Stecker (RJ-45) x 1
|
|
M
|
Ethernetschnittstelle (Ethernet2)
|
Ethernet-Übertragungsschnittstelle (10BASE-T/ 100BASE-TX/ 1000BASE-T)
Stecker: Modular Jack-Stecker (RJ-45) x 1
|
|
N
|
COM1 LED
|
|
|
O
|
Serielle Schnittstelle (COM 1)
|
Serielle Schnittstelle RS-485 (Isolierung).
Steckverbinder: Modular Jack-Stecker (RJ-45)x1.
|
|
P
|
Serielle Schnittstelle (COM2)
|
Serielle Schnittstelle RS-232C/422/485 (die Kommunikationsmethode kann per Software geändert werden).
Steckverbinder: D-Sub, 9-polig (Stecker) x 1
|
|
Q
|

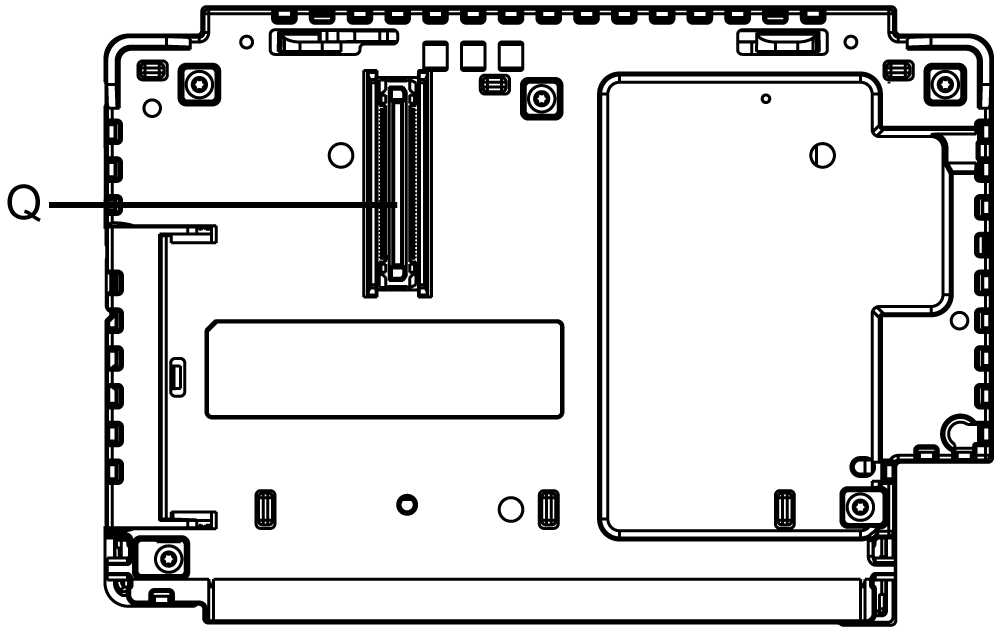

Display-Modul-Schnittstelle
|
Schnittstelle zur Verbindung des Display-Moduls und des Box-Moduls.
|
