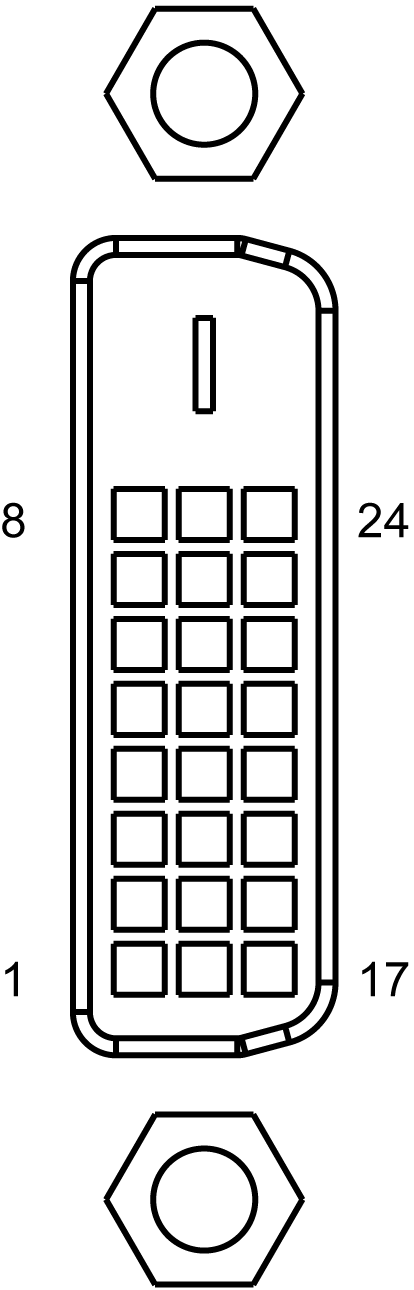

DVI-D-Ausgangsschnittstelle

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS UND BRANDGEFAHR

Bei Verwendung der SG-Klemme zum Anschluss eines externen Gerätes an dieses Produkt:

oVergewissern Sie sich, dass durch den Anschluss keine Erdschleife entsteht.

oSchließen Sie die SG-Klemme an das externe Gerät an, wenn das externe Gerät nicht potenzialgetrennt ist.

oVerbinden Sie die SG-Klemme mit einer zuverlässigen Erdung, um das Risiko einer Schaltbeschädigung zu verringern.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Pin-Nr.	Signalbezeichnung	Richtung
1	TMDS DATEN 2-	Ausgang
2	TMDS DATEN 2+	Ausgang
3	TMDS DATEN 2 SCHIRM	–
4	NC	–
5	NC	–
6	DDC-Takt	Ausgang
7	DDC-Daten	Eingang/Ausgang
8	NC	–
9	TMDS DATEN 1-	Ausgang
10	TMDS DATEN 1+	Ausgang
11	TMDS DATEN 1 SCHIRM	–
12	NC	–
13	NC	–
14	+5 Vdc	–
15	GND	Erdung
16	HMIG5U: NC HMIG5U2: Hot Plug Detect	HMIG5U: - HMIG5U2: Eingang
17	TMDS DATEN 0-	Ausgang
18	TMDS DATEN 0+	Ausgang
19	TMDS DATEN 0 SCHIRM	–
20	NC	–
21	NC	–
22	TMDS UHR SCHIRM	–
23	TMDS UHR+	Ausgang
24	TMDS UHR-	Ausgang
Gehäuse	Gehäuseerde	Funktionserde

Empfehlungen:

DVI-Kabel von Schneider Electric (HMIYCABDVI1011 <10 m>)

HINWEIS:

oFür rauschfreien Betrieb wird die Verwendung des DVI-D-Kabels empfohlen.

oFolgende Hinweise gelten nur für HMIG5U:

- DVI-D-Ausgang unterstützt Bildschirmauflösungen von bis zu XGA (1.024 x 768). Wenn der Bildschirmausgangsmodus auf den Clone-Modus festgelegt ist, entspricht die maximale Bildschirmauflösung des Display-Moduls der Bildschirmauflösung des DVI-D-Ausgangs, nämlich XGA (1.024 x 768).

- DVI-D-Ausgang unterstützt nicht Hot Plug Detect (HPD). Auch bei eingeschalteter Hauptgerätestromzufuhr während der Verbindung mit einem externem Anzeigegerät, wird das Anzeigesignal von diesem Produkt als XGA ausgegeben. Wenn das externe Anzeigegerät keinen XGA-Eingang unterstützt, erfolgt auf dem Bildschirm keine Anzeige.
