Austausch des Primärakkus

Einführung

Uhrzeitdatensicherung verwendet einen Superkondensator (elektrischer Doppelschichtkondensator) für die Stromversorgung. Wenn die Spannung des Superkondensators niedrig ist, gehen Uhrzeitdaten verloren ^*1, wenn dieses Produkt ausgeschaltet wird. Der durchschnittliche Zeitraum für Sicherungen ist folgender:

Zu Beginn: ungefähr 100 Tage

Nach 5 Jahren: ungefähr 30 Tage (bei einer Umgebungstemperatur von 25°C [77 °F])

*1 Bei Verlust von Uhrzeitdaten wird eine Fehlermeldung ausgegeben, sobald das Produkt gestartet wird. Wenn das passiert, richten Sie die Uhr bitte erneut ein. Informieren Sie sich über das Einrichten der Uhrzeit im Handbuch Ihrer Bildschirmbearbeitungssoftware.

Durch Anschluss des optionalen Sicherungsakkus (Teilenummer HMIZGBAT) zur Sicherung der Uhrzeitdaten ist die Sicherung von bis zu 5 Jahren oder mehr möglich (bei Verwendung in einer Umgebungstemperatur von 25 °C [77 °F]). Da der Akku allerdings nur eine Lebensdauer von 5 Jahren hat, empfehlen wir, ihn alle 5 Jahre auszuwechseln.

HINWEIS:

oDa der Akku für die Uhrzeitdatensicherung ein Lithiumakku ist, lässt seine Leistung je nach Temperatur nach. Bei höherer Umgebungstemperatur des Akkus ist die Sicherungsfrequenz daher kürzer.

Akku-Umgebungstemperatur = 40 °C (104 °F): 5 Jahre oder mehr

Akku-Umgebungstemperatur = 50 °C (122 °F): 4,1 Jahre oder mehr

Akku-Umgebungstemperatur = 60 °C (140 °F): 1,5 Jahre

Wenn die Spannung des Superkondensators gleichzeitig mit der Akkukapazität der Sicherungsspeicherung fällt, gehen die Uhrzeitdaten bei Trennen der Stromzufuhr verloren. Wird die Uhrzeitdaten-Fehlermeldung angezeigt, während der Akku für die Sicherungsspeicherung angeschlossen ist, ist der Akkuzustand der Sicherungsspeicherung niedrig und muss ersetzt werden.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.

oTrennen Sie das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.

oVerwenden Sie für die Prüfung vorhandener Spannung stets einen Spannungsfühler mit zutreffender Bemessungsspannung.

oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.

oBetreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 12 bis 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

EXPLOSIONS-, BRAND- ODER CHEMISCHE GEFAHR

oVerwenden Sie für den Austausch ausschließlich den für dieses Produkt vorgesehenen Akku.

oVerursachen Sie keinen Kurzschluss.

oVerbrauchte Batterien sind ordnungsgemäß zu recyceln bzw. zu entsorgen.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS

DATENVERLUST

oVor dem Austausch des Akkus für die Sicherungsspeicherung sollten Sie das Box-Modul für mindestens 5 Minuten mit Strom versorgen.

oDer Akku für die Sicherungsspeicherung sollte regelmäßig alle fünf Jahre nach dem Kauf dieses Produkts ersetzt werden.

oDer Akku für die Sicherungsspeicherung darf nur von qualifiziertem Personal ausgewechselt werden.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Schritt	Aktion
1	Trennen Sie die Netzversorgung von diesem Produkt.
2	Berühren Sie das Gehäuse oder den Erdungsanschluss, um eine elektrostatische Entladung von Ihrem Körper durchzuführen.
3	Legen Sie das Box-Modul mit der Frontseite nach oben auf eine flache, ebene Oberfläche.

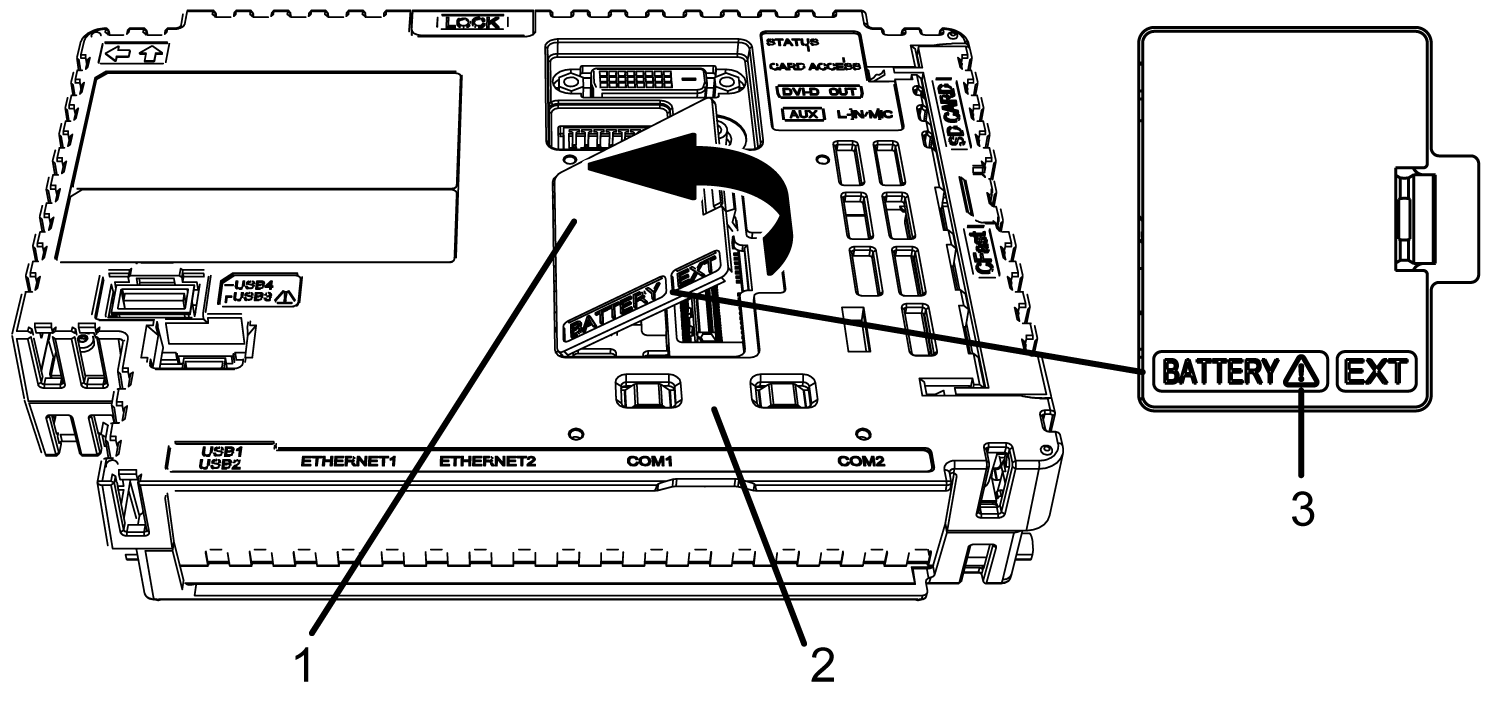

4	Öffnen Sie die Erweiterungsgerät-Schnittstellenabdeckung auf dem Box-Modul. 1 Erweiterungsgerät-Schnittstellenabdeckung 2 Box-Modul 3 Sicherheitswarnsymbol (siehe Sicherheitshinweise auf dieser Seite und der vorherigen Seite)

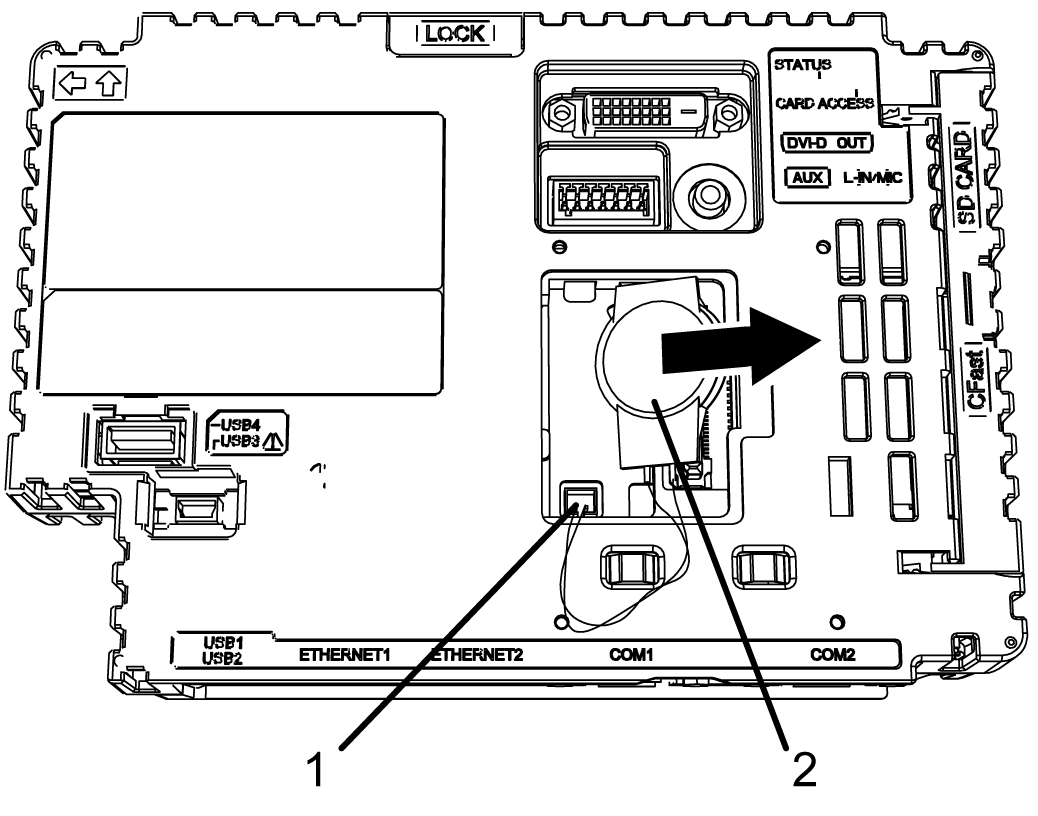

5	Wenn der Akku für die Sicherungsspeicherung bereits installiert ist, schieben Sie ihn in Pfeilrichtung gemäß Abbildung. Entfernen Sie das Kabel vom Verbinder. 1 Stecker 2 Batterie
6	Führen Sie einen neuen Akku für Sicherungsspeicherung und den Verbinder vollständig ein. Der Akku kann mit jeder beliebigen Seiten nach oben/unten zeigen. 1 Stecker 2 Batterie
7	Schließen Sie die Erweiterungsgerät-Schnittstellenabdeckung. HINWEIS: Stellen Sie sicher, dass sich das Kabel vollständig im Gehäuse befindet. Andernfalls kann das Kabel beim Schließen der Abdeckung beschädigt werden.
8	Schließen Sie die Netzversorgung wieder an dieses Produkt an. HINWEIS: Richten Sie nach Wiederanschluss der Netzversorgung die Uhr erneut ein. Informieren Sie sich über das Einrichten der Uhrzeit im Handbuch Ihrer Bildschirmbearbeitungssoftware.
