Austausch der Systemkarte (SD-Karte)
Die Systemkarte ist eine SD-Karte mit darauf installiertem Betriebssystem.
Verwenden Sie zum Austausch der Systemkarte eine SD-Karte von Schneider Electric. Siehe "Zubehör" .
|
HINWEIS |
|
DATENVERLUST |
|
oDie SD-Kartendaten sollten regelmäßig gesichert werden, da die Lebensdauer der SD-Karte begrenzt ist, und es jederzeit zum unerwarteten Datenverlust kommen kann. oWährend des Zugriffs auf eine SD-Karte dürfen Sie dieses Produkt niemals ausschalten, zurücksetzen oder die SD-Karte einführen oder entfernen. oÜberrüfen Sie die korrekte Ausrichtung der SD-Karte, bevor Sie sie in ihren Steckplatz einführen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
HINWEIS: Informationen zur Sicherung Ihrer SD-Karte erhalten Sie auf unserer Website unter www.schneider-electric.com.
|
HINWEIS |
|
DATENVERLUST |
|
oDie SD-Karte sollte nicht in Bereichen statischer Elektrizität oder elektromagneticher Wellen aufbewahrt werden. oAuch die Aufbewahrung der SD-Karte in direktem Sonnenlicht, in der Nähe von Heizungen oder anderen Bereichen, an denen es zu hohen Temperaturen kommen kann, sollte vermieden werden. oBiegen Sie die SD-Karte nicht. oLassen Sie die SD-Karte nicht fallen oder gegen einen anderen Gegenstand prallen. oSetzen Sie die SD-Karte keiner Feuchtigkeit aus. oBerühren Sie nicht die Kontaktstifte der SD-Karte. oZerlegen oder verändern Sie die SD-Karte nicht. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
|
Schritt |
Aktion |
|---|---|
|
1 |
Schalten Sie dieses Produkt AUS. |
|
2 |
Entfernen Sie das Box-Modul vom Display-Modul. |
|
3 |

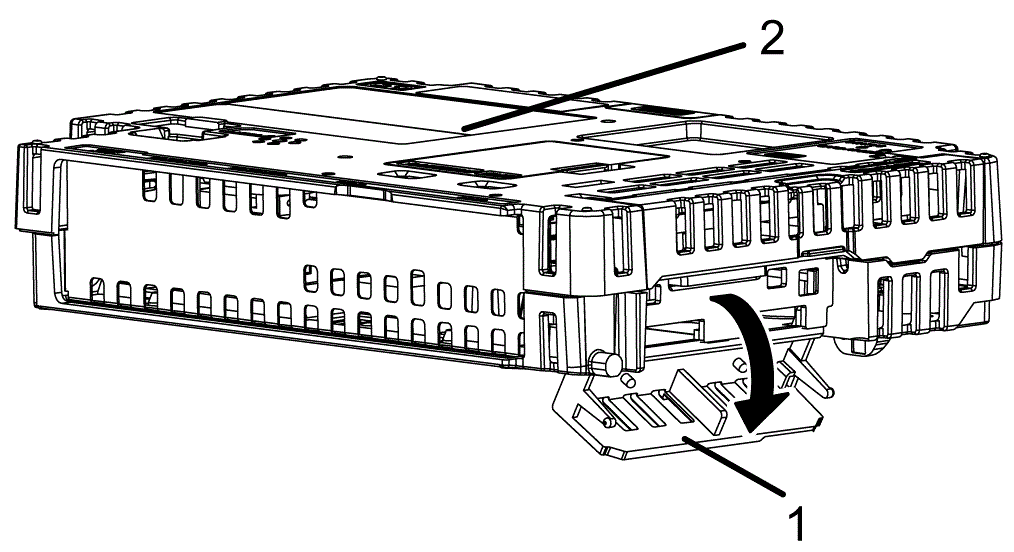

Öffnen Sie die Systemkartenabdeckung gemäß Abbildung in Pfeilrichtung.
1 Systemkartenabdeckung 2 Box-Modul |
|
4 |
Tippen Sie die SD-Karte einmal kurz an, um sie zu entriegeln, und ziehen Sie die Karte heraus. HINWEIS: Bewahren Sie die SD-Karte nach ihrer Verwendung in ihrem Behälter oder an einem anderen sicheren Ort auf. |
|
5 |

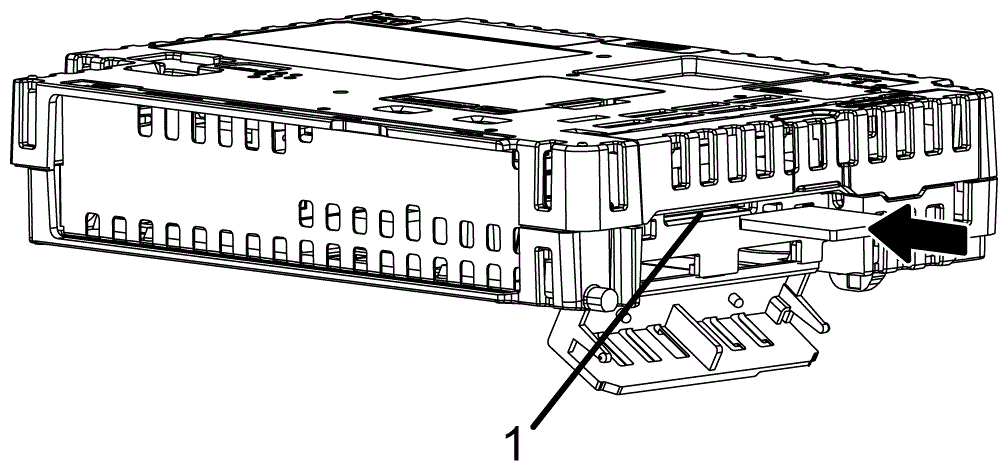

Führen Sie die Systemkarte mit der Frontseite nach unten in den SD-Kartensteckplatz ein, und schieben Sie sie hinein, bis Sie ein Klicken vernehmen.
1 Systemkartensteckplatz |
|
6 |
Schließen Sie die Systemkartenabdeckung. |
|
7 |
Befestigen Sie das Box-Modul auf dem Display-Modul. |

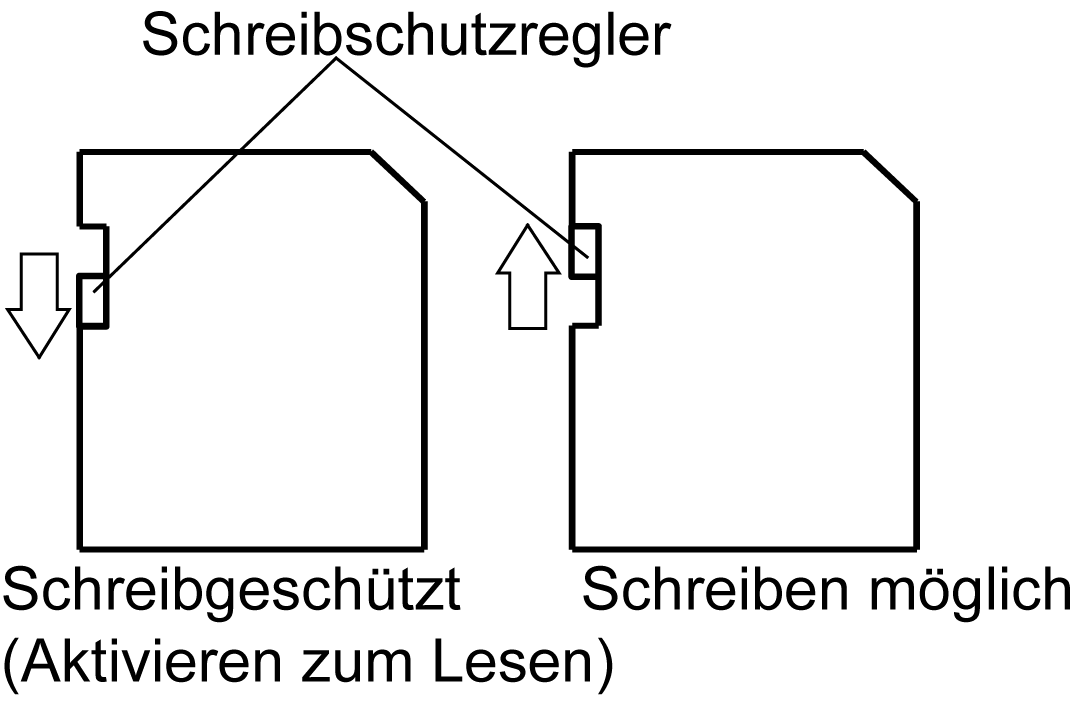

HINWEIS: Wie unten dargestellt (Beispiel links), können Sie mit dem Schreibschutzregler verhindern, dass auf die SD-Karte geschrieben werden kann. Schieben Sie den Regler (gemäß Beispiel rechts) nach oben, um die Verriegelung aufzuheben und Schreibvorgänge auf die SD-Karte zu ermöglichen.
