GEFAHR

EXPLOSIONSGEFAHR

oStellen Sie sicher, dass die Strom- und Ein-/Ausgangsverkabelung (E/A) den Verkabelungs­methoden der Klasse 1, Division 2 entspricht.

oDer Austausch einer Komponente kann die Eignung für Klasse 1, Division 2 gefährden.

oVerbindungen nicht trennen während ein aktiver Stromkreis besteht, es sei denn, der Bereich ist bekanntlich frei von entzündbaren Konzentrationen.

oTrennen Sie die Stromversorgung, bevor Sie Steckverbinder an das Gerät anschließen oder von diesem Produkt lösen.

oStellen Sie sicher, dass angeschlossene Netz-, Kommunikations- und Zubehörkabel keine übermäßige Zugbelastung auf die Anschlüsse ausüben. Berücksichtigen Sie dabei mögliche Vibrationen in der Umgebung.

oSchließen Sie die Netz-, Kommunikations- und Zubehörkabel sicher an der Blende bzw. am Schaltschrank an.

oVerwenden Sie nur handelsübliche USB-Kabel.

oVerwenden Sie ausschließlich nicht-entzündliche USB-Konfigurationen.

oNur zur Verwendung in Gefahrenbereichen der Klasse 1, Division 2, Gruppen A, B, C und D.

oÜberprüfen Sie vor Verwendung der USB-Schnittstelle, ob das USB-Kabel mit der USB-Klemme befestigt wurde.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

1

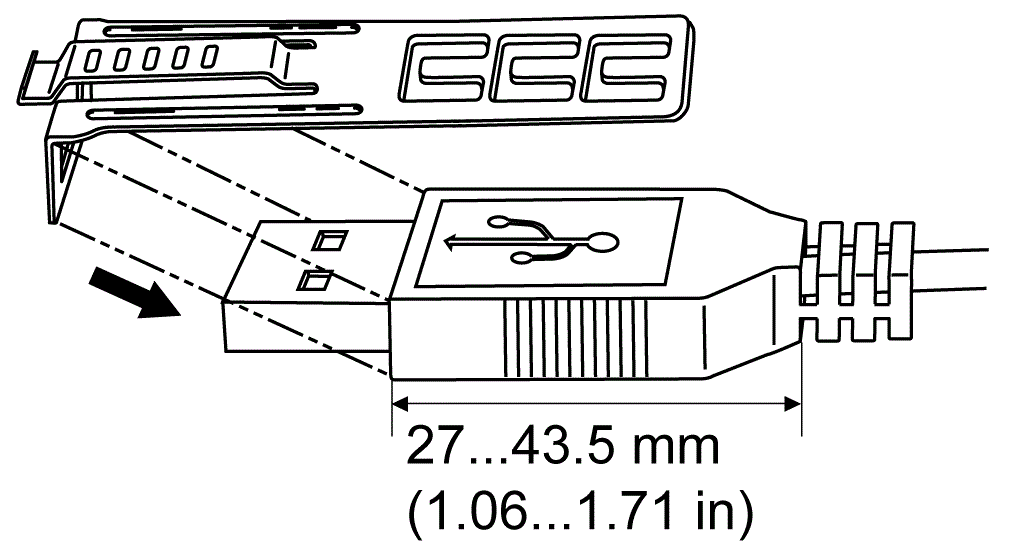

Montieren Sie die Klemme auf das Stekergehäuse mit der USB-Kennzeichnung , so dass sie übersteht. Die Klemme entspricht der Länge von 27 bis 43,5 mm (1,06 bis 1,71 in) des USB-Steckers.

HINWEIS: Wenn Sie Klemmen zur Kabellastreduzierung an USB1 und USB2 anbringen, achten Sie darauf, die Klemme an der Seite mit der USB-Kennzeichnung und auf der USB2-Seite ohne die USB-Kennzeichnung zu überziehen. Achten Sie darauf, dass sich die Binder nicht gegenseitig behindern.

2

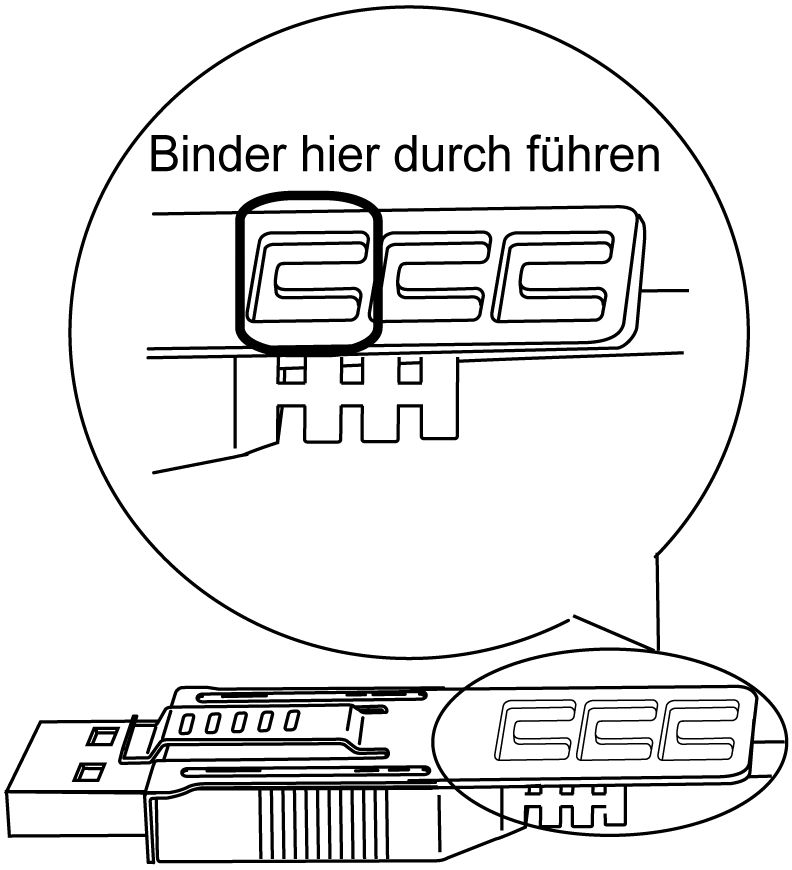

Justieren Sie die Klemme mit dem USB-Kabelsteckergehäuse. Justieren Sie die Position der Löcher, wo die Klemme befestigt ist. Wählen Sie zur Stabilität die Klemmen-Loch-Position, die dem Steg des Steckergehäuses am nächsten ist.

3

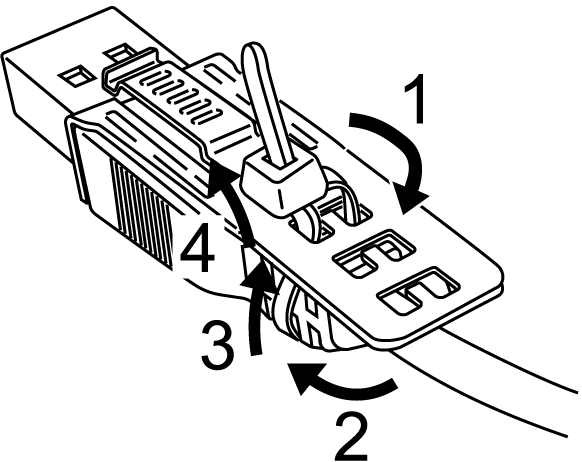

Führen Sie den Binder gemäß Abbildung durch das Klemmenloch. Machen Sie mit dem Binder nun eine Schlaufe, und führen Sie ihn durch das Kopfstück, so dass das USB-Kabel durch die Mitte der Binderschlaufe passt. Der Klip ist nun mit dem USB-Kabel befestigt.

HINWEIS:

oÜberprüfen Sie vorher die Richtung des Kopfstücks. Stellen Sie sicher, dass das USB-Kabel durch die Binderschlaufe läuft, und dass der Binder durch das Kopfstück geführt werden kann.

oDer mitgelieferte Binder kann ersetzt werden durch einen vom Typ HMIZGCLP1 (von Schneider Electric) oder durch einen handelsüblichen Binder mit einer Breite von 4,8 mm (0,19 in) und einer Dicke von 1,3 mm (0,05 in).

4

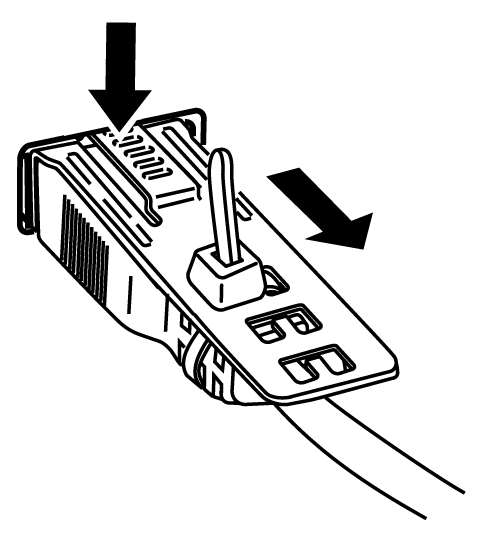

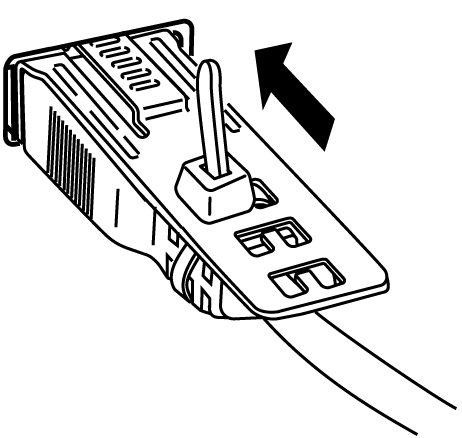

Während Sie den Griff an der Klemme gedrückt halten, führen Sie das Kabel von Schritt 3 ganz in die USB-Host-Schnittstelle ein. Stellen Sie sicher, dass die Klemmenschlaufe sich sicher am USB-Kabel befindet, das an dieses Produkt angeschlossen ist.
