Verdrahtung
Geberkabel

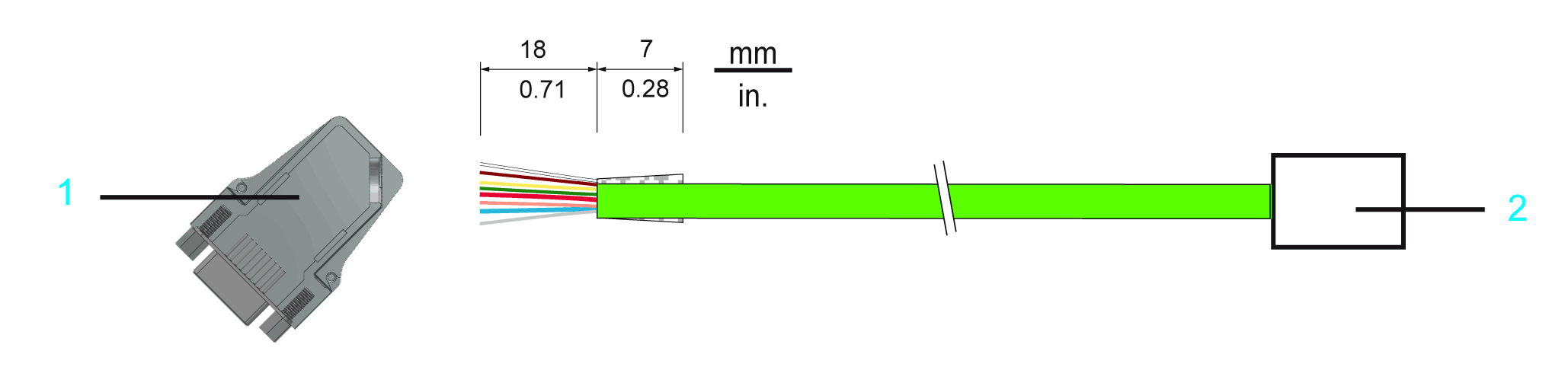

Anschluss des 9-poligen D-Sub-Steckverbinders am Geberkabel (vom Benutzer bereitzustellen):
1 9-poliger D-Sub-Steckverbinder am Geberkabel
2 Geber-Steckverbinder

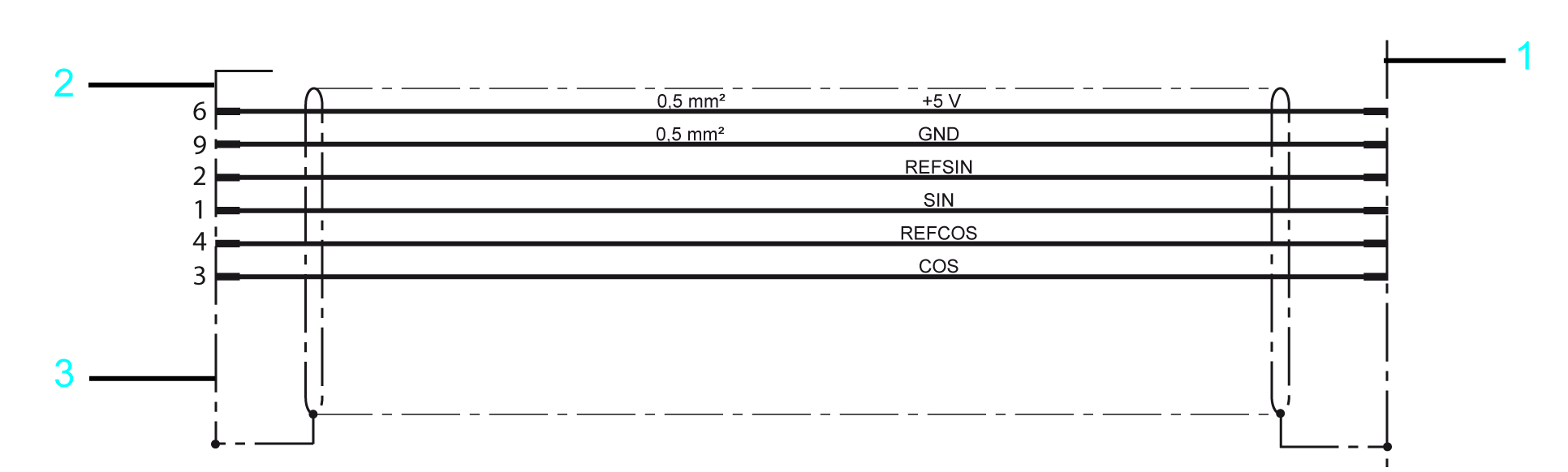

Konfiguration des Geberkabels
1 Geber-Steckverbinder
2 9-poliger D-Sub-Steckverbinder am Geberkabel
3 Metallgehäuse
Max. Länge des Geberkabels
|
Leiterquerschnitt [mm2] / [AWG] |
Stromaufnahme [A] |
Max. Geberkabellänge [m] / [ft] |
|---|---|---|
|
0,5 / 20 |
0,05 |
58 / 190.3 |
|
0,07 |
41 / 134.5 |
|
|
0,10 |
29 / 95.1 |
|
|
0,12 |
24 / 78.7 |
|
|
0,18 |
16 / 52.5 |
|
|
0,24 |
12 / 39.4 |
