M241 Logic Controller – Montagepositionen und Abstände

Einführung

In diesem Abschnitt werden die Positionen für die Montage des M241 Logic Controller beschrieben.

HINWEIS: Lassen Sie ausreichend Abstand, um eine angemessene Belüftung und die Einhaltung der Betriebstemperatur zu gewährleisten, wie in den Umgebungskenndaten beschrieben.

Korrekte Montageposition

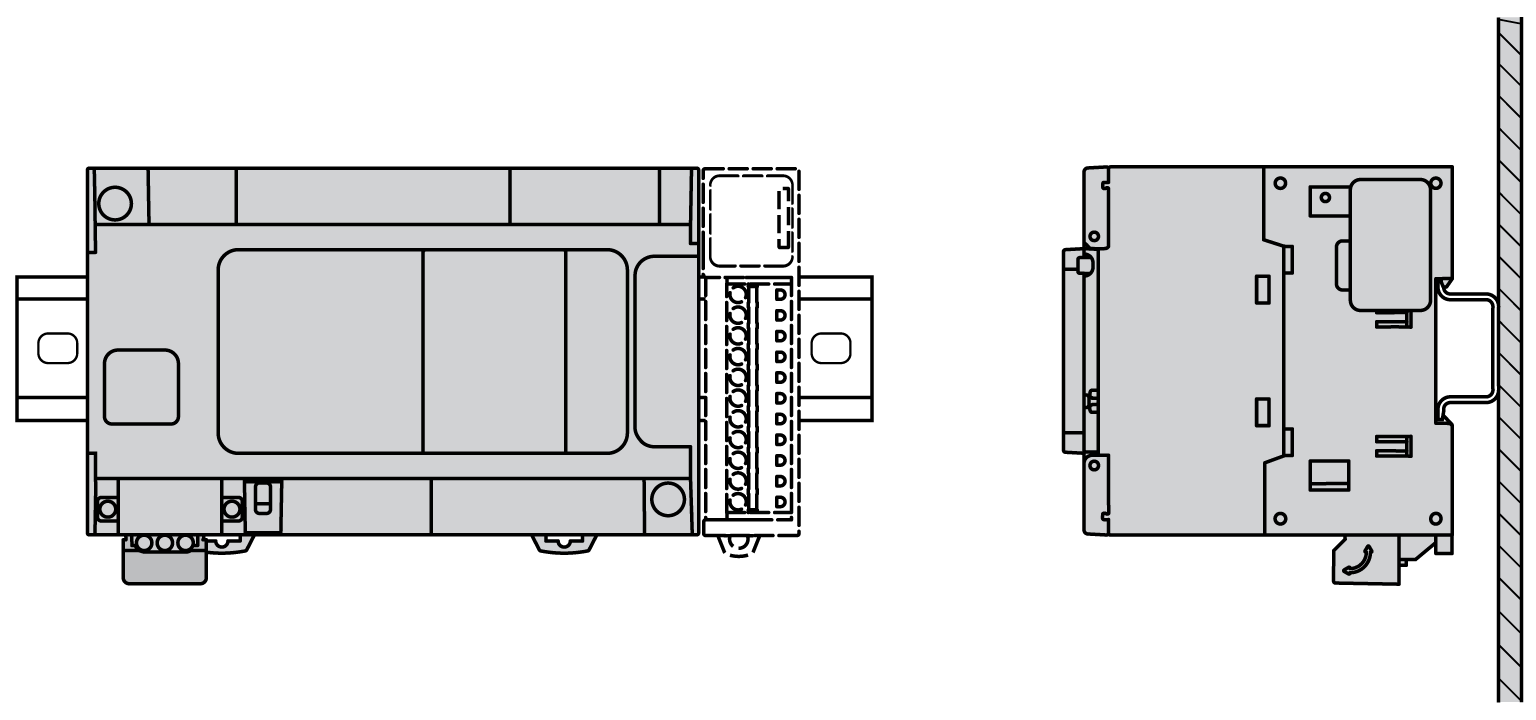

Wenn möglich, sollte der M241 Logic Controller wie in der nachstehenden Abbildung gezeigt horizontal auf einer vertikalen Fläche montiert werden:

Akzeptable Montagepositionen

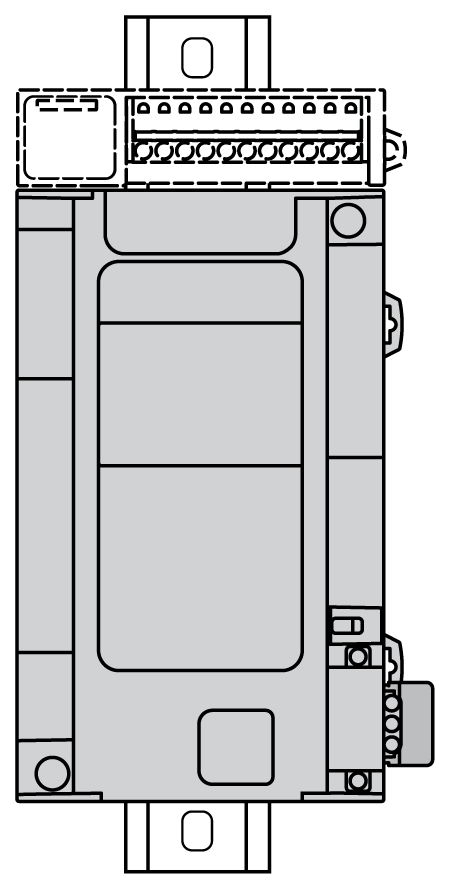

Der M241 Logic Controller kann aber auch wie unten gezeigt mit einer Herabsetzung der Temperatur vertikal auf einer vertikalen Fläche montiert werden.

HINWEIS: Erweiterungsmodule müssen über der Logiksteuerung angebracht werden.

Falsche Montageposition

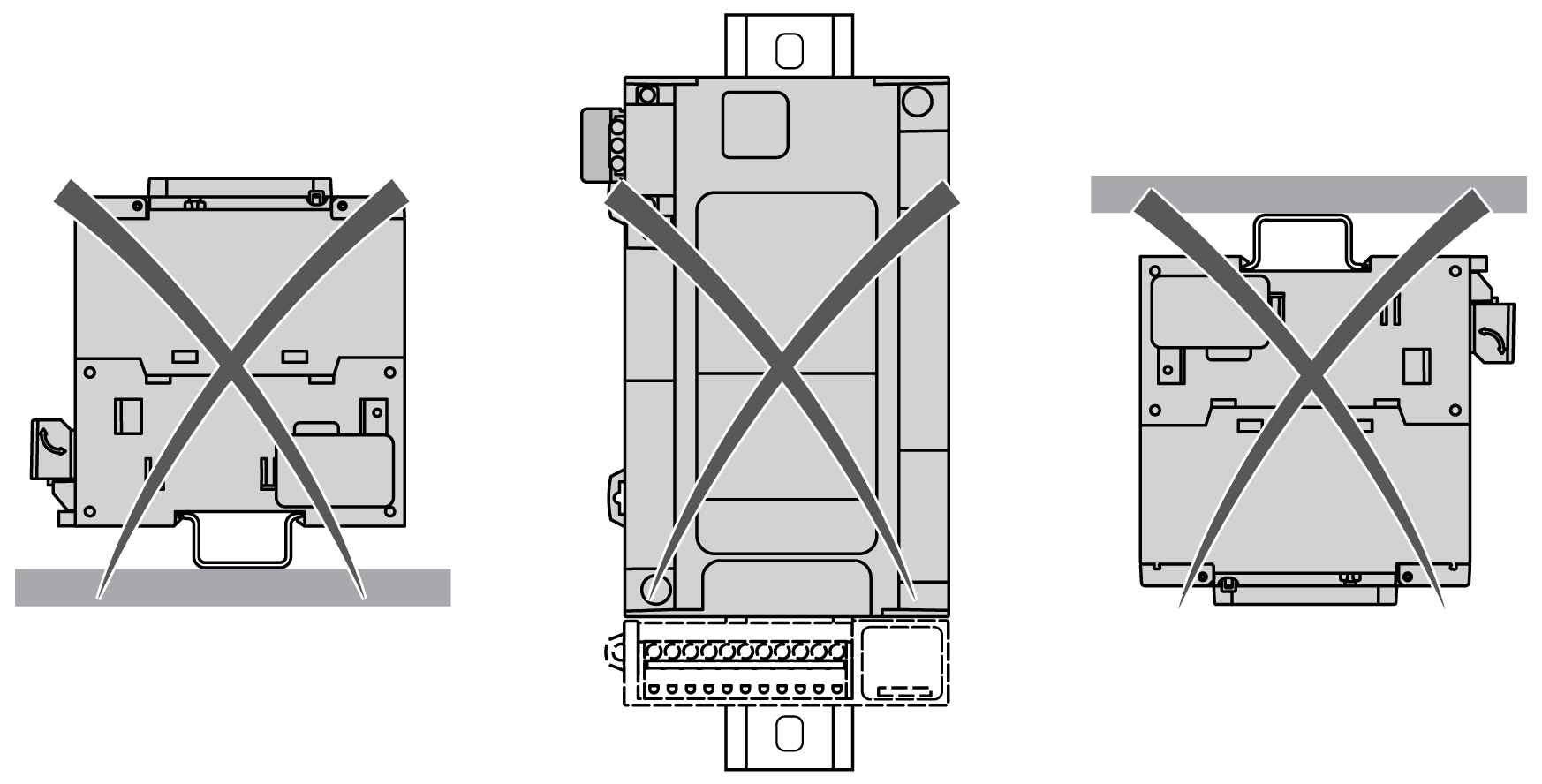

Der M241 Logic Controller sollte ausschließlich wie in der Abbildung Richtige Montageposition angebracht werden. Die nachstehenden Abbildungen zeigen unsachgemäße Montagepositionen.

Mindestabstände

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Platzieren Sie die Geräte, die am meisten Wärme abgeben, oben im Schrank, und sorgen Sie für ausreichende Belüftung.
  • Montieren Sie dieses Gerät nicht neben oder über anderen Geräten, die Überhitzungen verursachen könnten.
  • Installieren Sie das Gerät an einer Stelle, die den erforderlichen Mindestabstand zu sämtlichen umliegenden Aufbauten und Geräten gemäß den Angaben in diesem Dokument gewährleistet.
  • Installieren Sie alle Geräte in Übereinstimmung mit den Kenndaten in der zugehörigen Dokumentation.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Der M241 Logic Controller wurde als Produkt gemäß IP20 entwickelt und muss in einem Gehäuse installiert werden. Bei der Montage des Geräts müssen die erforderlichen Abstände eingehalten werden.

Es gibt 3 Arten von Abständen:

  • Zwischen dem M241 Logic Controller und allen Seitenwänden des Schranks (einschließlich der Schalttafeltür).

  • Zwischen den Klemmenleisten des M241 Logic Controller und den Kabelführungen. Dieser Abstand verringert elektromagnetische Störungen zwischen der Steuerung und den Kabelkanälen.

  • Zwischen dem M241 Logic Controller und anderen Wärme erzeugenden Geräte, die im selben Schrank untergebracht sind.

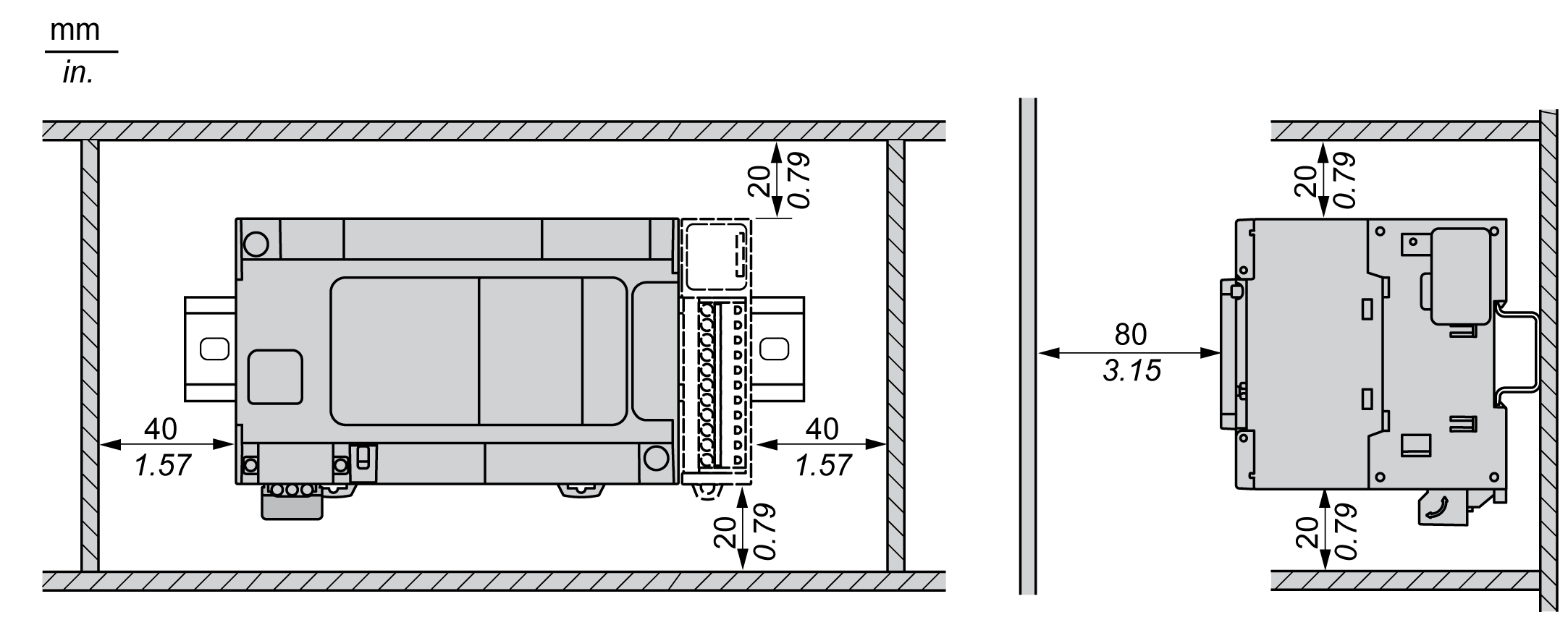

Die nachstehende Abbildung zeigt die für alle M241 Logic Controller-Referenzen geltenden Mindestabstände:
