Erdung des M241-Systems

Überblick

Zur Begrenzung der Folgen elektromagnetischer Störungen müssen die Signalübertragungskabel für die Kommunikation der schnellen E/A, der analogen E/A und des Feldbusses abgeschirmt werden.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Verwenden Sie geschirmte Kabel für schnelle E/A-, analoge E/A- und Kommunikationssignale.
  • Erden Sie die geschirmten Kabel für die Übertragung von analogen E/A-, schnellen E/A- und Kommunikationssignalen an einem Punkt.1.
  • Verlegen Sie Kommunikations- und E/A-Kabel getrennt von den Stromkabeln.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

1 Eine Erdung an mehreren Punkten ist zulässig (und in manchen Fällen unvermeidbar), wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, deren Abmessungen eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.

Die Verwendung geschirmter Kabel erfordert die Einhaltung der folgenden Verdrahtungsregeln:

  • Für die Verbindungen mit der Schutzerde (PE) können Kabelkanäle oder Kabelrohre aus Metall für einen Teil der Schildlänge verwendet werden, sofern die Kontinuität der Masse nicht unterbrochen wird. Für die Funktionserde (FE) soll die Schirmung elektromagnetische Störungen abschwächen und muss deshalb über die gesamte Länge des Kabels ohne Unterbrechung fortlaufen. Wenn sowohl eine Funktions- als auch eine Schutzerde gewährleistet werden muss, was häufig bei Kommunikationskabeln der Fall ist, dann ist eine kontinuierliche, unterbrechungsfreie Kabelschirmung erforderlich.

  • Sofern möglich, sind die Kabel zur Übertragung eines Signaltyps separat von den Übertragungskabeln anderer Signaltypen bzw. von den Spannungskabeln zu verlegen.

Schutzerde (PE) des Baugruppenträgers

Die Schutzerde (PE) sollte über einen hoch belastbaren Leiter an den leitfähigen Baugruppenträger angelegt werden, in der Regel über ein geflochtenes Kupferlitzenkabel mit der maximal zulässigen Kabelstärke.

Anschluss geschirmter Kabel

Die Signalübertragungskabel für die Kommunikation der schnellen E/A, der analogen E/A und des Feldbusses müssen geschirmt werden. Für die Schirmung ist eine sichere Erdung zu gewährleisten. Die Schirmung der schnellen und analogen E/A kann entweder mit der Funktionserde (FE) oder mit der Schutzerde (PE) des M241 Logic Controller verbunden werden. Die Schirme der Feldbus-Kommunikationskabel müssen mithilfe einer Verbindungsklammer mit der Schutzerde (PE) verbunden werden. Die Klammer ist dazu sicher am leitfähigen Baugruppenträger der Installation anzubringen.

 WARNUNG
VERSEHENTLICHE TRENNUNG VON DER SCHUTZERDE (PE)
  • Verwenden Sie die Erdungsplatte TM2XMTGB nicht zur Bereitstellung einer Schutzerde (PE).
  • Verwenden Sie die TM2XMTGB-Erdungsplatte nur zur Bereitstellung einer Funktionserde (FE).
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die Schirmung der Modbus-Kabel muss mit der Schutzerde (PE) verbunden werden.

 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS
  • Die Erdungsklemmenverbindung (PE) muss verwendet werden, um jederzeit eine Schutzerdung zu gewährleisten.
  • Stellen Sie sicher, dass ein geflochtenes Erdungskabel an die PE/PG-Erdungsklemme angeschlossen ist, bevor Sie das Netzwerkkabel an Geräte anschließen bzw. von Geräten trennen.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Anschluss der Kabelschirmung an die Schutzerde (PE)

Gehen Sie vor wie folgt, um die Schirmung eines Kabels über eine Erdungsklemme zu erden:

Schritt

Beschreibung

1

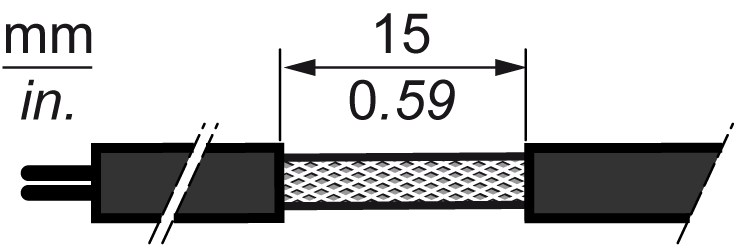

Entfernen Sie die Kabelschirmung über eine Länge von 15 mm (0.59 in.).

2

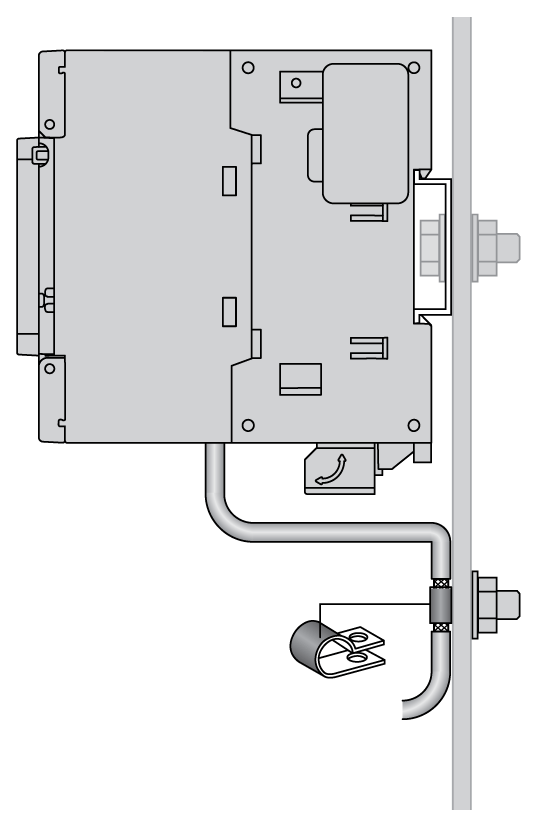

Befestigen Sie das Kabel am leitenden Baugruppenträger, indem Sie die Erdungsklemme am abgemantelten Teil der Schirmung so nah wie möglich an der M241 Logic Controller-Systembasis anbringen.

HINWEIS: Die Schirmung muss sicher mit dem leitenden Baugruppenträger verklammert werden, damit ein guter Kontakt hergestellt wird.

Anschluss der Kabelschirmung an die Funktionserde (FE)

Gehen Sie vor wie folgt, um die Schirmung eines Kabels über eine Erdungsleiste anzuschließen:

Schritt

Beschreibung

1

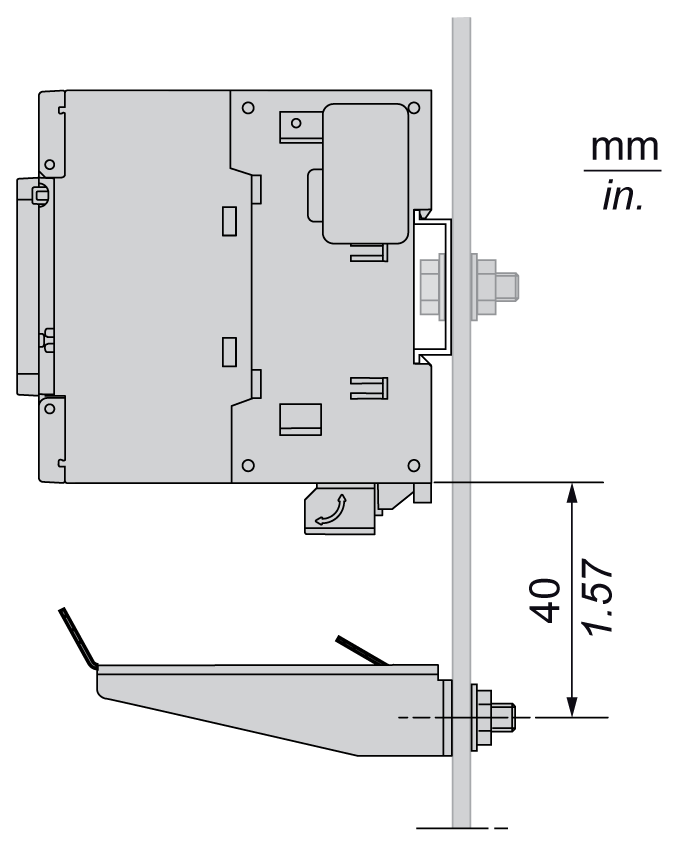

Bringen Sie die Erdungsleiste direkt am leitfähigen Baugruppenträger unter dem M241 Logic Controller-System an (siehe Abbildung).

2

Entfernen Sie die Kabelschirmung über eine Länge von 15 mm (0.59 in.).

3

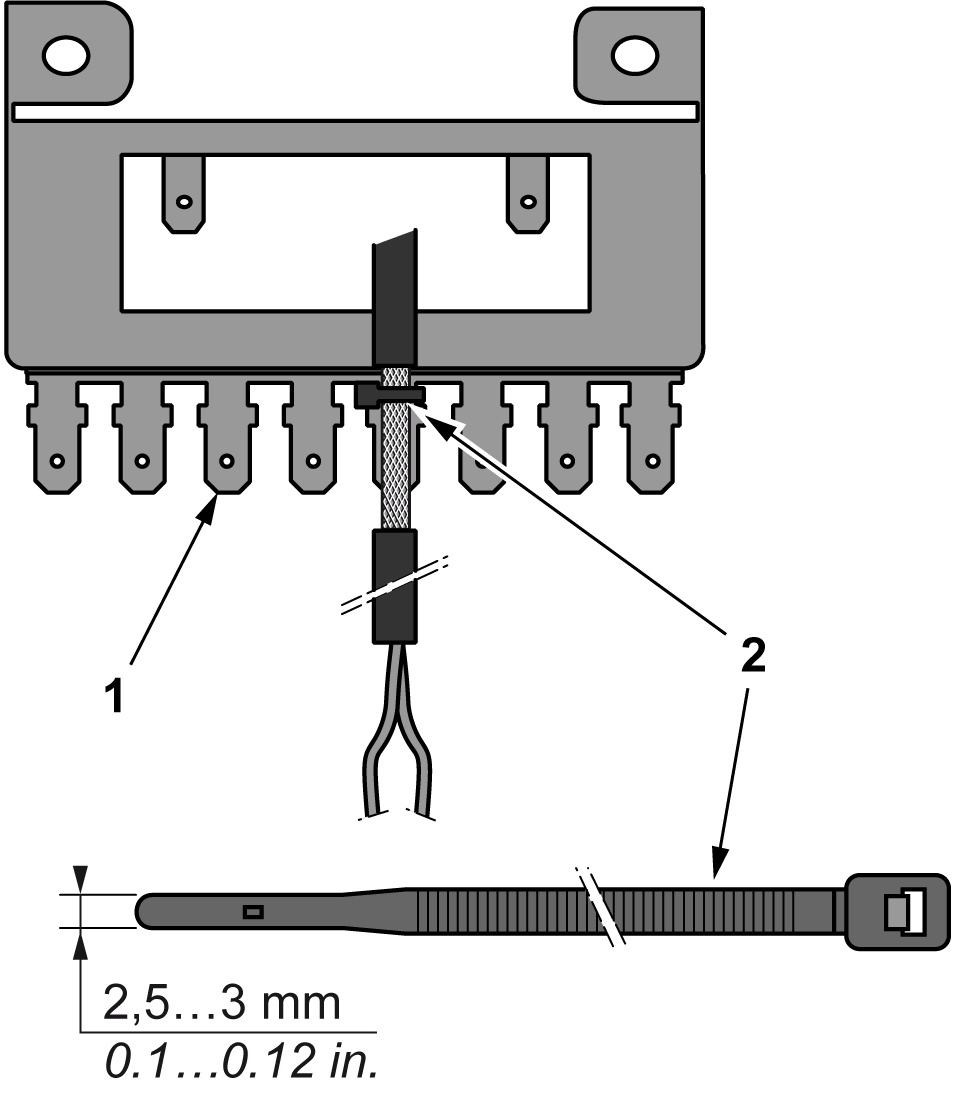

Bringen Sie den Zungenkontakt (1) mittels einer Nylon-Befestigung (2) (Breite 2,5 – 3 mm (0.1 – 0.12 in.)) und unter Verwendung geeigneten Werkzeugs sicher an.

HINWEIS: Verwenden Sie die Erdungsleiste TM2XMTGB für die Verbindungen mit der Funktionserde (FE).
