MC_ReadStatus_PTO: Abrufen des Achsenzustands

Beschreibung des Funktionsbausteins

Dieser Funktionsbaustein gibt den Wert des Zustandsdiagramms der Achse zurück.

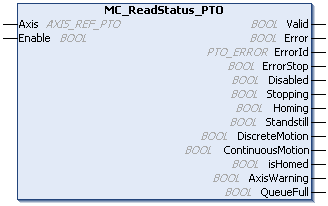

Grafische Darstellung

Darstellung in AWL (IL) und ST

Die allgemeine Darstellung in den Sprachen IL oder ST finden Sie im Kapitel Darstellung von Funktionen und Funktionsbausteinen.

Eingangsvariablen

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Initialwert	Beschreibung
Axis	AXIS_REF_PTO	-	Name der Achse (Instanz), über der der Funktionsbaustein ausgeführt werden soll. In der Gerätestruktur ist der Name in der Steuerungskonfiguration deklariert.
Enable	BOOL	FALSE	Wenn TRUE, wird der Funktionsbaustein ausgeführt. Die Werte der Funktionsbausteineingänge können kontinuierlich geändert werden, wobei die Ausgänge dann kontinuierlich aktualisiert werden. Wenn FALSE, wird die Ausführung des Funktionsbausteins beendet, und die Ausgänge werden zurückgesetzt.

Eingang

Typ

Initialwert

Beschreibung

Axis

AXIS_REF_PTO

Name der Achse (Instanz), über der der Funktionsbaustein ausgeführt werden soll. In der Gerätestruktur ist der Name in der Steuerungskonfiguration deklariert.

Enable

BOOL

FALSE

Wenn TRUE, wird der Funktionsbaustein ausgeführt. Die Werte der Funktionsbausteineingänge können kontinuierlich geändert werden, wobei die Ausgänge dann kontinuierlich aktualisiert werden.

Wenn FALSE, wird die Ausführung des Funktionsbausteins beendet, und die Ausgänge werden zurückgesetzt.

Ausgangsvariablen

In der folgenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgang	Typ	Initialwert	Beschreibung
Valid	BOOL	FALSE	Die Ausgänge sind gültig.
Error	BOOL	FALSE	TRUE gibt an, dass ein Fehler erkannt wurde. Die Ausführung des Funktionsbausteins ist beendet.
ErrorId	PTO_ERROR	PTO_ERROR.NoError	Wenn Error gleich TRUE: Code des erkannten Fehlers.
ErrorStop	BOOL	FALSE	Wenn TRUE ist der Zustand aktiv (Bewegungszustandsdiagramm).
Disabled	BOOL	FALSE
Stoppping	BOOL	FALSE
Homing	BOOL	FALSE
Stanstill	BOOL	FALSE
DiscreteMotion	BOOL	FALSE
ContinuousMotion	BOOL	FALSE
IsHomed	BOOL	FALSE	Wenn TRUE ist der Referenzpunkt gültig (absolute Bewegung ist zulässig).
AxisWarning	BOOL	FALSE	Wenn TRUE wird ein Alarm an die Achse gesendet (weitergehende Informationen finden Sie unter MC_ReadAxisError_PTO).
QueueFull	BOOL	FALSE	Wenn TRUE, ist die Bewegungswarteschlange gültig, der Puffer nimmt keine weiteren Bewegungen mehr auf.
