Konfiguration der IP-Adresse

Einführung

Es gibt verschiedene Methoden, um die IP-Adresse der hinzugefügten Ethernet-Schnittstelle der Steuerung zuzuweisen:

  • Adressenzuweisung über den DHCP-Server

  • Adressenzuweisung über den BOOTP-Server

  • Feste IP-Adresse

  • Post-Konfigurationsdatei. Wenn eine Post-Konfigurationsdatei vorhanden ist, hat diese Methode vor den anderen Vorrang.

Die IP-Adresse kann auch dynamisch geändert werden:

HINWEIS: Falls die verwendete Adressierungsmethode fehlschlägt, wird für die Verbindung eine Standard-IP-Adresse verwendet, die aus der MAC-Adresse abgeleitet wird.

Sie müssen die IP-Adressen sorgfältig verwalten, da jedes Gerät im Netzwerk eine eindeutige Adresse benötigt. Wenn mehrere Geräte dieselbe IP-Adresse besitzen, kann dies ein unbeabsichtigtes Betriebsverhalten Ihres Netzwerks und der zugehörigen Geräte zur Folge haben.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Vergewissern Sie sich, dass im Netzwerk oder auf der dezentralen Verbindung nur eine Master-Steuerung konfiguriert ist.
  • Stellen Sie sicher, dass alle Geräte über eindeutige Adressen verfügen.
  • Erfragen Sie Ihre IP-Adresse bei Ihrem Systemadministrator.
  • Vergewissern Sie sich, dass die IP-Adresse des Geräts eindeutig ist, bevor Sie das System in Betrieb nehmen.
  • Weisen Sie dieselbe IP-Adresse keinem anderen Gerät im Netzwerk zu.
  • Aktualisieren Sie die IP-Adresse nach dem Klonen einer Anwendung, die auf eine Ethernet-Kommunikation mit eindeutigen Adressen zurückgreift.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
HINWEIS: Stellen Sie sicher, dass der Systemadministrator über die zugewiesenen IP-Adressen im Netzwerk und im Subnetz Buch führt und dass er über alle durchgeführten Konfigurationsänderungen unterrichtet wird.

Adressverwaltung

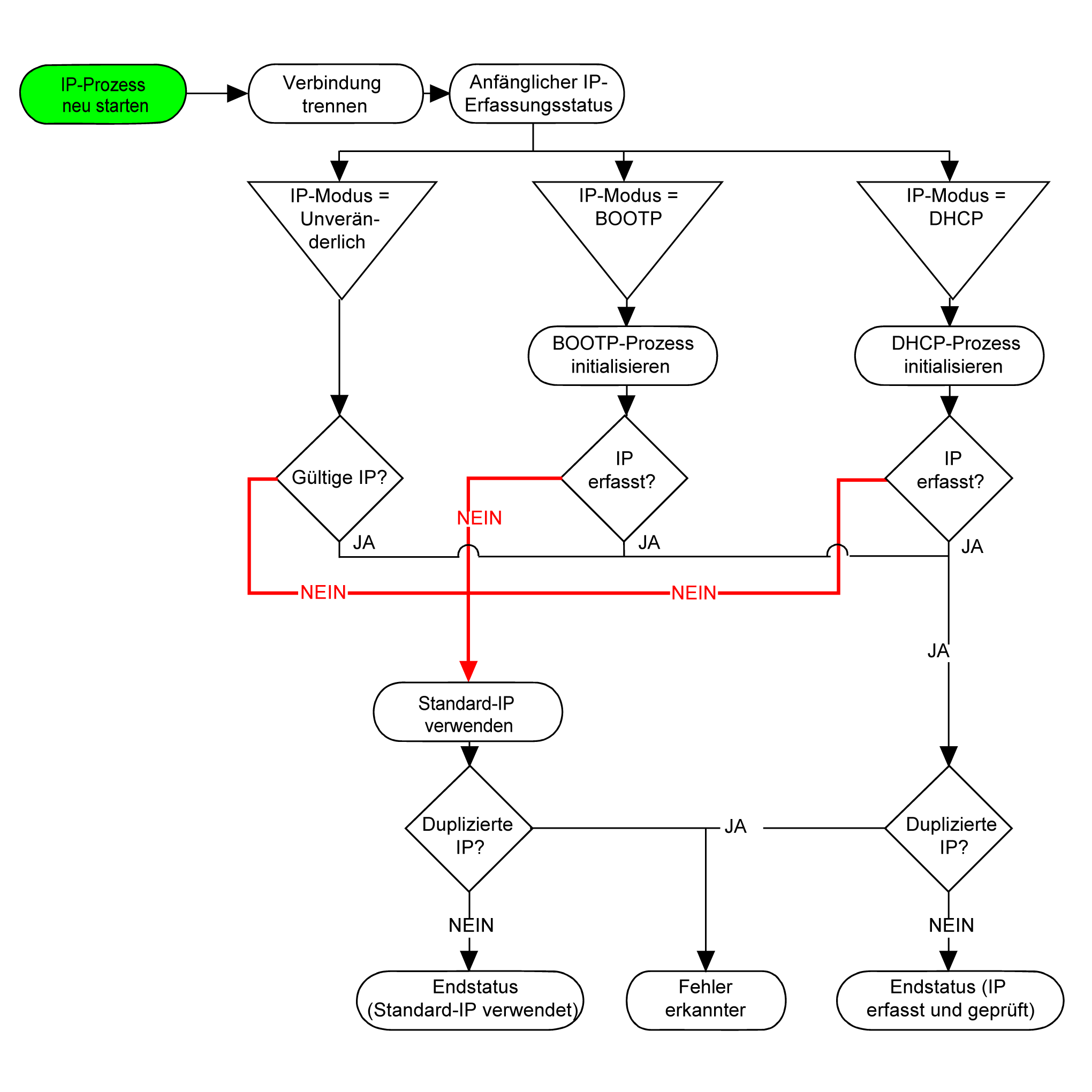

Das nachstehende Diagramm zeigt die verschiedenen Typen von Adresssystemen für die Steuerung:

HINWEIS: Wenn ein Gerät für die Verwendung der Adressierungsmethoden DHCP oder BOOTP programmiert wurde, kann es keine Verbindung zum jeweiligen Server aufnehmen, da die Steuerung die Standard-IP-Adresse verwendet. Der Request wird ständig wiederholt.

Der IP-Prozess wird in den folgenden Fällen neu gestartet:

  • Neustart der Steuerung

  • Erneuter Anschluss des Ethernet-Kabels

  • Anwendungsdownload (falls sich IP-Parameter ändern)

  • Nach einer gescheiterten Adressierung wurde der DHCP- bzw. der BOOTP-Server gefunden.

Ethernet-Konfiguration

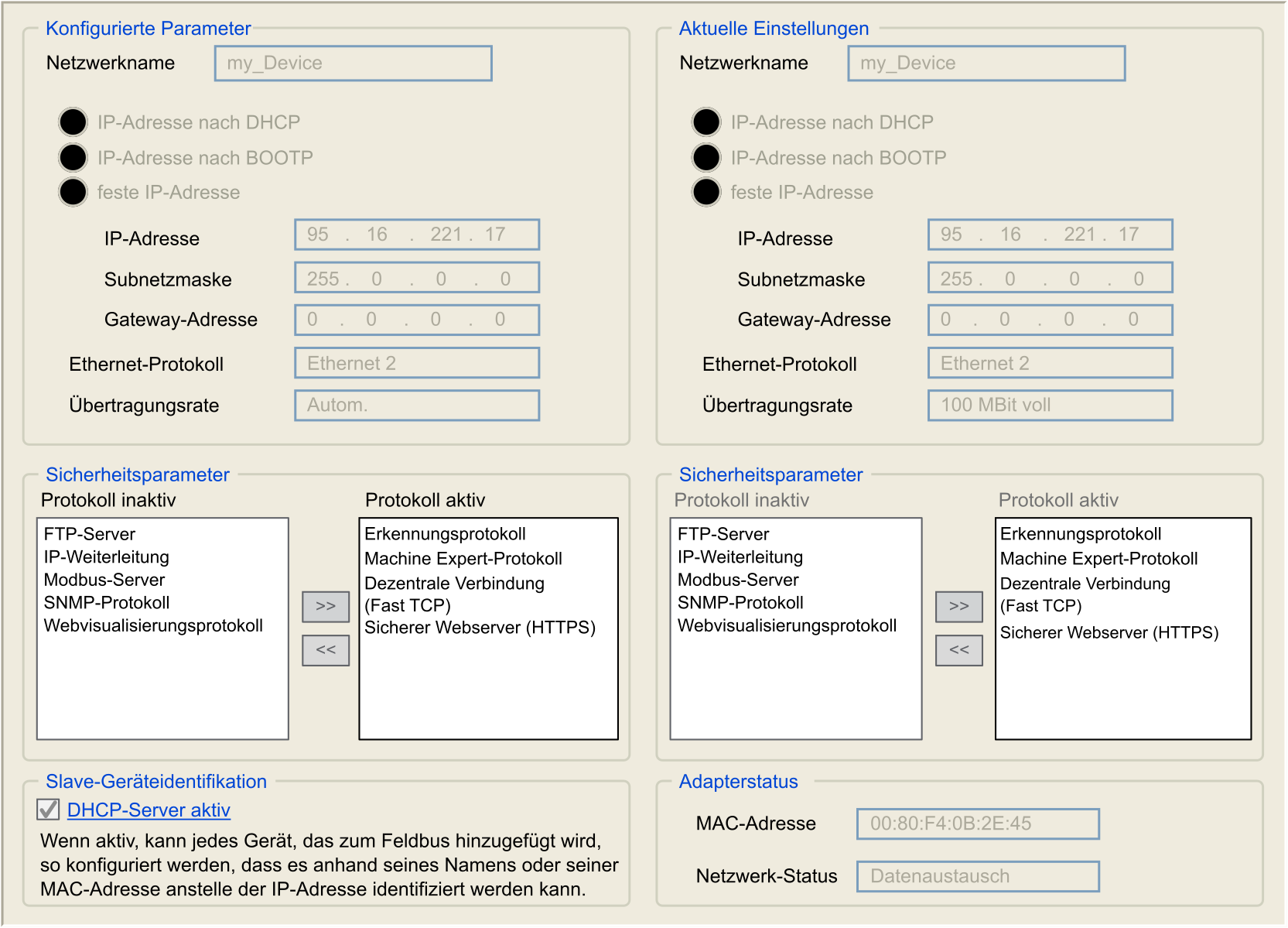

Doppelklicken Sie in der Gerätebaumstruktur auf Ethernet_1:

Hinweis: Wenn Sie sich im Online-Modus befinden, werden beide Fenster angezeigt, Sie können die Daten jedoch nicht bearbeiten. Wenn Sie sich im Offline-Modus befinden, wird das Fenster Konfigurierte Parameter angezeigt. Hier ist eine Bearbeitung möglich.

In der folgenden Tabelle werden die konfigurierten Parameter beschrieben:

Konfigurierte Parameter

Beschreibung

Netzwerkname

Dient als Gerätename zum Abrufen der IP-Adresse über DHCP, max. 15 Zeichen.

IP-Adresse nach DHCP

Die IP-Adresse wird vom DHCP-Server bezogen.

IP-Adresse nach BOOTP

Die IP-Adresse wird vom BOOTP-Server bezogen.

Feste IP-Adresse

IP-Adresse, Subnetzmaske und Gateway-Adresse werden vom Benutzer definiert.

Ethernet-Protokoll

Verwendeter Protokolltyp (Ethernet 2)

Übertragungsrate

Geschwindigkeit und Duplex befinden sich im Autonegotiationsmodus (automatische Verhandlung).

Standard-IP-Adresse

Die Standard-IP-Adressen sind:

  • 10.11.x.x. für Ethernet_1

  • 10.10.x.x. für Ethernet_2 (nur verfügbar für TM251MESE)

HINWEIS: Die zwei IP-Adressen dürfen sich nicht im selben IP-Netzwerk befinden.

Die letzten beiden Stellen in der Standard-IP-Adresse entsprechen dem Dezimal-Äquivalent der letzten beiden Hexadezimal-Bytes der MAC-Adresse des Ports.

Die MAC-Adresse des Ports ist auf dem Etikett an der Vorderseite der Steuerung angegeben.

Die Standard-Subnetzmaske ist die Standard-Subnetzmaske für Klasse A, 255.0.0.0.

HINWEIS: Eine MAC-Adresse wird im hexadezimalen Format und eine IP-Adresse im Dezimalformat angegeben. Konvertieren Sie die MAC-Adresse in ein Dezimalformat.

Beispiel: Wenn die MAC-Adresse 00.80.F4.01.80.F2 ist, lautet die Standard-IP-Adresse 10.10.128.242.

Adressklassen

Die IP-Adresse ist mit Folgendem verknüpft:

  • mit einem Gerät (dem Host)

  • mit dem Netzwerk, an das das Gerät angeschlossen ist

Eine IP-Adresse besteht immer aus einem Code mit 4 Bytes.

Die Verteilung dieser Bytes zwischen Netzwerkadresse und Geräteadresse kann variieren. Diese Verteilung wird durch die Adressklassen definiert.

Die verschiedenen Klassen für IP-Adressen werden in der folgenden Tabelle beschrieben:

Adressklasse

Byte1

Byte 2

Byte 3

Byte 4

Klasse A

0

Netzwerk-ID

Host-ID

Klasse B

1

0

Netzwerk-ID

Host-ID

Klasse C

1

1

0

Netzwerk-ID

Host-ID

Klasse D

1

1

1

0

Multicast-Adresse

Klasse E

1

1

1

1

0

Adresse für zukünftige Verwendung reserviert

Subnetzmaske

Die Subnetzmaske wird verwendet, um mehrere physische Netzwerke mit einer einzigen Netzwerkadresse zu adressieren. Durch die Maske werden das Subnetz und die Geräteadresse in der Host-ID getrennt.

Man erhält die Subnetzadresse, indem die Bits der IP-Adresse, die den Positionen der Maske entsprechen, die 1 enthalten, beibehalten und die restlichen durch 0 ersetzt werden.

Umgekehrt erhält man die Subnetzmaske des Hostgeräts, indem die Bits der IP-Adresse, die den Positionen der Maske entsprechen, die 0 enthalten, beibehalten und die restlichen durch 1 ersetzt werden.

Beispiel für eine Subnetzadresse:

IP-Adresse

192 (11000000)

1 (00000001)

17 (00010001)

11 (00001011)

Subnetzmaske

255 (11111111)

255 (11111111)

240 (11110000)

0 (00000000)

Subnetzadresse

192 (11000000)

1 (00000001)

16 (00010000)

0 (00000000)

HINWEIS: Wenn kein Gateway vorhanden ist, kommuniziert das Gerät nicht in seinem Subnetz.

Gateway-Adresse

Das Gateway ermöglicht die Weiterleitung einer Nachricht an ein Gerät, das sich nicht im selben Netzwerk befindet.

Wenn kein Gateway vorhanden ist, lautet die Gateway-Adresse 0.0.0.0.

Die Gateway-Adresse kann an der Ethernet_1-Schnittstelle definiert werden. Der Datenverkehr zu unbekannten Netzwerken wird über diese Gateway-Adresse oder an die in der IP-Routingtabelle konfigurierte Adresse gesendet.

Sicherheitsparameter

In der folgenden Tabelle werden die verschiedenen Sicherheitsparameter beschrieben:

Sicherheitsparameter

Beschreibung

Standardeinstellungen

Erkennungsprotokoll

Dieser Parameter deaktiviert das Discovery-Protokoll. Wenn dieser Parameter deaktiviert ist, werden Discovery-Requests ignoriert.

Aktiv

FTP-Server

Dieser Parameter deaktiviert den FTP-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden FTP-Requests ignoriert.

Aktiv

IP-Weiterleitung

Dieser Parameter deaktiviert den IP-Weiterleitungsdienst der Steuerung. Wenn diese Option deaktiviert ist, kann auf die Geräte im Gerätenetzwerk nicht mehr über das Steuerungsnetzwerk (Webseiten, DTM usw.) zugegriffen werden.

HINWEIS: Dieser Parameter ist nur im Ethernet_1-Netzwerk verfügbar.

Inaktiv

Machine Expert-Protokoll

Dieser Parameter deaktiviert das Machine Expert-Protokoll an den Ethernet-Schnittstellen. Wenn diese Option deaktiviert ist, werden alle Machine Expert-Requests von allen Geräten zurückgewiesen, einschließlich der Requests von der UDP- oder TCP-Verbindung. Das bedeutet, dass ein PC mit EcoStruxure Machine Expert, ein HMI-Ziel, das Variablen mit dieser Steuerung austauschen möchte, ein OPC-Server und Controller Assistant keine Verbindung über Ethernet herstellen kann.

Aktiv

Modbus-Server

Dieser Parameter deaktiviert den Modbus-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an die Steuerung gerichteten Modbus-Requests ignoriert.

Inaktiv

Dezentrale Verbindung (Fast TCP)

Dieser Parameter deaktiviert die Remote-Verbindung. Wenn der Parameter deaktiviert ist, werden Fast TCP-Requests ignoriert.

Aktiv

Sicherer Webserver (HTTPS)

Dieser Parameter deaktiviert den Webserver der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an den Webserver der Steuerung gerichteten HTTPS-Requests ignoriert.

Aktiv

SNMP-Protokoll

Dieser Parameter deaktiviert den SNMP-Server der Steuerung. Wenn dieser Parameter deaktiviert ist, werden SNMP-Requests ignoriert.

Inaktiv

WebVisualisation-Protokoll

Dieser Parameter deaktiviert die WebVisualisation-Seiten der Steuerung. Wenn dieser Parameter deaktiviert ist, werden alle an das WebVisualisation-Protokoll der Logiksteuerung gerichteten HTTP-Requests ignoriert.

Inaktiv

Slave-Geräteidentifikation

Bei Auswahl des Parameters DHCP-Server aktiv, können die auf dem Feldbus hinzugefügten Geräte für eine Identifikation über ihren Namen oder ihre MAC-Adresse an Stelle ihrer IP-Adresse konfiguriert werden. Siehe DHCP-Server.

HINWEIS: Dieser Parameter ist nur im Ethernet_2-Netzwerk verfügbar.
