Organisation des Steuerungsspeichers

Einführung

Der Speicher der Steuerung besteht aus zwei Arten von physischem Speicher:

Der nicht-flüchtige Speicher enthält Dateien (Anwendung, Konfigurationsdateien usw.).
Der Random Access Memory (RAM) wird zur Anwendungsausführung verwendet.

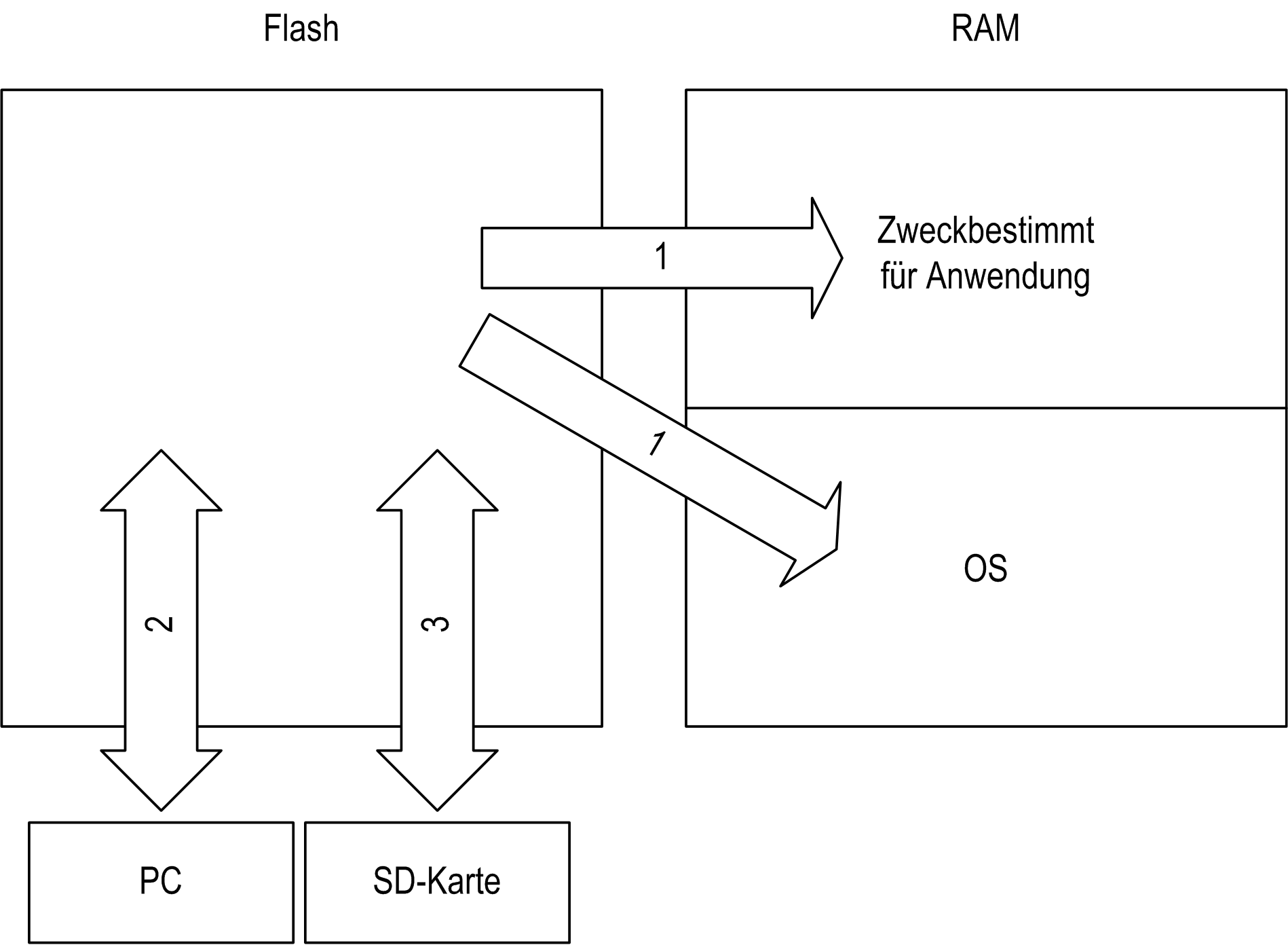

Dateiübertragungen im Speicher

Element	SPS-Status	Dateiübertragungsereignisse	Anschluss	Beschreibung
1	–	Wird automatisch beim Einschalten und Neustarten gestartet	Intern	Dateien werden vom nicht-flüchtigen Speicher in den RAM-Speicher übertragen. Der Inhalt des RAM-Speichers wird überschrieben.
2	Alle Zustände außer INVALID_OS ⁽¹⁾	Vom Benutzer gestartet	Ethernet- oder USB-Programmierport	Dateien können wie folgt übertragen werden: Webserver FTP-Server Controller Assistant EcoStruxure Machine Expert
3	Alle Zustände	Wird automatisch über ein Skript (Datenübertragung) oder durch Aus- und anschließendes Wiedereinschalten (Klonen) initiiert, sofern eine SD-Karte eingesetzt ist.	SD-Karte	Hoch-/Herunterladen mit SD-Karte ⁽¹⁾.
(1) Wenn die Steuerung den Status INVALID_OS aufweist, ist der einzige Speicher, auf den zugegriffen werden kann, die SD-Karte, und dieser Zugriff ist nur für Firmware-Upgrades möglich.

HINWEIS: Die Änderung von Dateien im nicht-flüchtigen Speicher hat keine Auswirkungen auf eine ausgeführte Anwendung. Alle Änderungen an Dateien im nicht-flüchtigen Speicher werden beim nächsten Neustart berücksichtigt.
