Konfiguration der OPC-UA-Serversymbole

Einführung

Symbole sind die mit den OPC-UA-Clients gemeinsam genutzten Datenelemente. Sie werden in einer Liste aller in der Anwendung verwendeten IEC-Variablen ausgewählt. Die ausgewählten Symbole werden dann im Rahmen des Anwendungsdownloads an die Steuerung gesendet.

Jedem Symbol wird eine eindeutige Kennung zugewiesen. Da für bestimmte Clienttypen ggf. ein besonderes Format erforderlich ist, können die Kennungen im entweder im Zeichenfolgen- oder im numerischen Format konfiguriert werden.

Der OPC UA Server unterstützt folgende IEC-Variablentypen:

  • Boolesch

  • Byte

  • Int16, Int32, Int64

  • UInt16, UInt32, UInt64

  • Float (Gleitkomma)

  • Double (Doppel)

  • String (Zeichenfolge - 255 Byte)

  • Sbyte

Bit-Speichervariablen (%MX) können nicht ausgewählt werden.

Anzeigen der Variablenliste

Gehen Sie vor wie folgt, um die Liste der Variablen anzuzeigen:

Schritt

Aktion

1

Klicken Sie auf der Registerkarte Anwendungsbaumstruktur mit der rechten Maustaste auf Anwendung und wählen Sie Objekt hinzufügen > OPC UA-Symbolkonfiguration aus.

Ergebnis: Das Fenster der OPC UA-Symbole wird angezeigt. Der Logic Controller startet den OPC UA-Server.

2

Klicken Sie auf Hinzufügen.

HINWEIS: Auf die IEC-Objekte %MX, %IX, %QX kann nicht direkt zugegriffen werden. Um auf IEC-Objekte zugreifen zu können, müssen Sie zunächst deren Inhalt in lokalisierten Registern gruppieren (siehe die Neuzuordnungstabelle).

Auswählen der OPC UA-Serversymbole

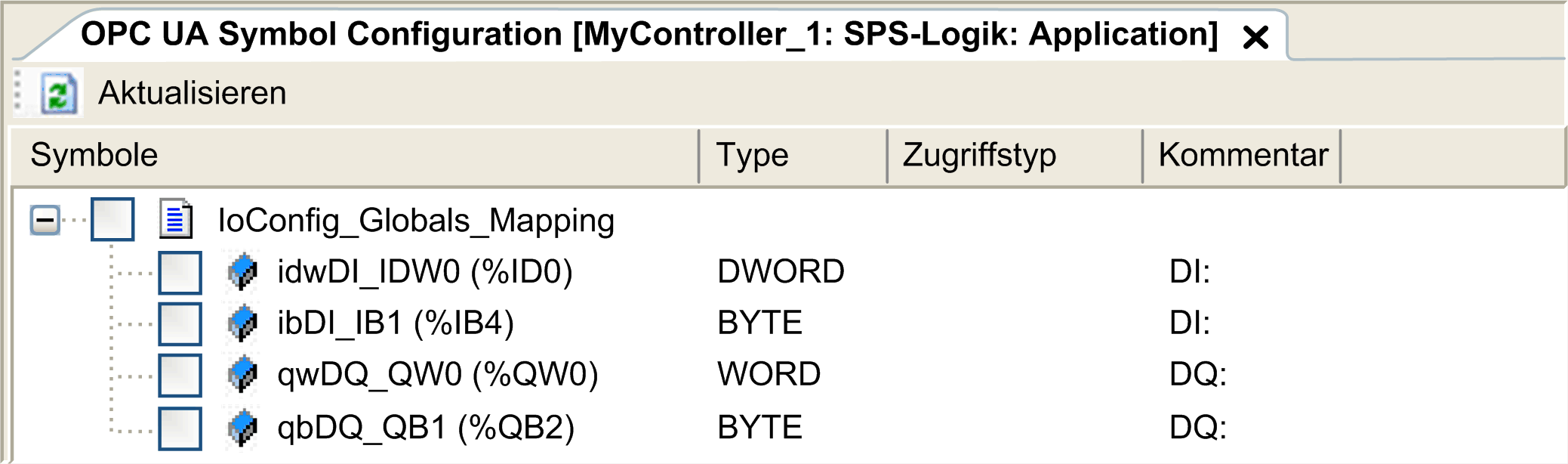

Das Fenster OPC UA Symbols enthält die Variablen, die als Symbole ausgewählt werden können:

Wählen Sie IoConfig_Globals_Mapping aus, um alle verfügbaren Variablen auszuwählen. Oder Sie wählen einzelne Symbole aus, die mit den OPC UA-Clients geteilt werden sollen. Insgesamt können maximal 1000 Symbole ausgewählt werden.

Jedes Symbol weist folgende Eigenschaften auf:

Name

Beschreibung

Symbole

Der Variablenname, gefolgt von der Adresse der Variablen.

Typ

Den Datentyp der Variablen.

Zugriffstyp

Klicken Sie wiederholt, um durch die Zugriffsrechte des Symbols zu wechseln:

  • Schreibgeschützt () (Standard)

  • Lesegeschützt ()

  • Lesen/Schreiben ()

HINWEIS: Klicken Sie in die Spalte Zugriffstyp von IoConfig_Globals_Mapping, wenn Sie die Zugriffsberechtigung für alle Symbole gleichzeitig einstellen möchten.

Kommentar

Ein optionaler Kommentar.

Klicken Sie auf Aktualisieren, um die Liste der verfügbaren Variablen zu aktualisieren.
