Die DIN-Schiene muss sicher auf einer leitenden Backplane befestigt und diese wiederum mit einer Schutzerde (PE) verbunden sein.
Im Montagekanal jedes TM5-Geräts befindet sich ein Federkontakt aus Metall. Wenn die Montage auf einer DIN-Metallschiene ordnungsgemäß ausgeführt wird, stellen diese Kontakte eine Verbindung zur Funktionserde (FE) für das gesamte TM5-System her.
Die Komponenten des TM5-Systems sind für eine Montage auf einer IEC 60715-konformen Schiene konzipiert.
Zur Erzielung der für das TM5-System angegebenen Leistungskenndaten muss die Montage-Hardware an den Endpositionen und in Abständen von jeweils maximal 100 mm entlang der Schiene angebracht werden.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVergewissern Sie sich, dass die DIN-Schiene mit der Montagehardware an den Endpositionen und mit Abständen von max. 100 mm sicher entlang der Schiene installiert ist. oStellen Sie sicher, dass die DIN-Schiene sicher an einem leitenden Baugruppenträger befestigt und dieser gemäß den Anweisungen in diesem Handbuch und in Übereinstimmung mit den lokalen Vorschriften mit einer Schutzerde verbunden ist. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

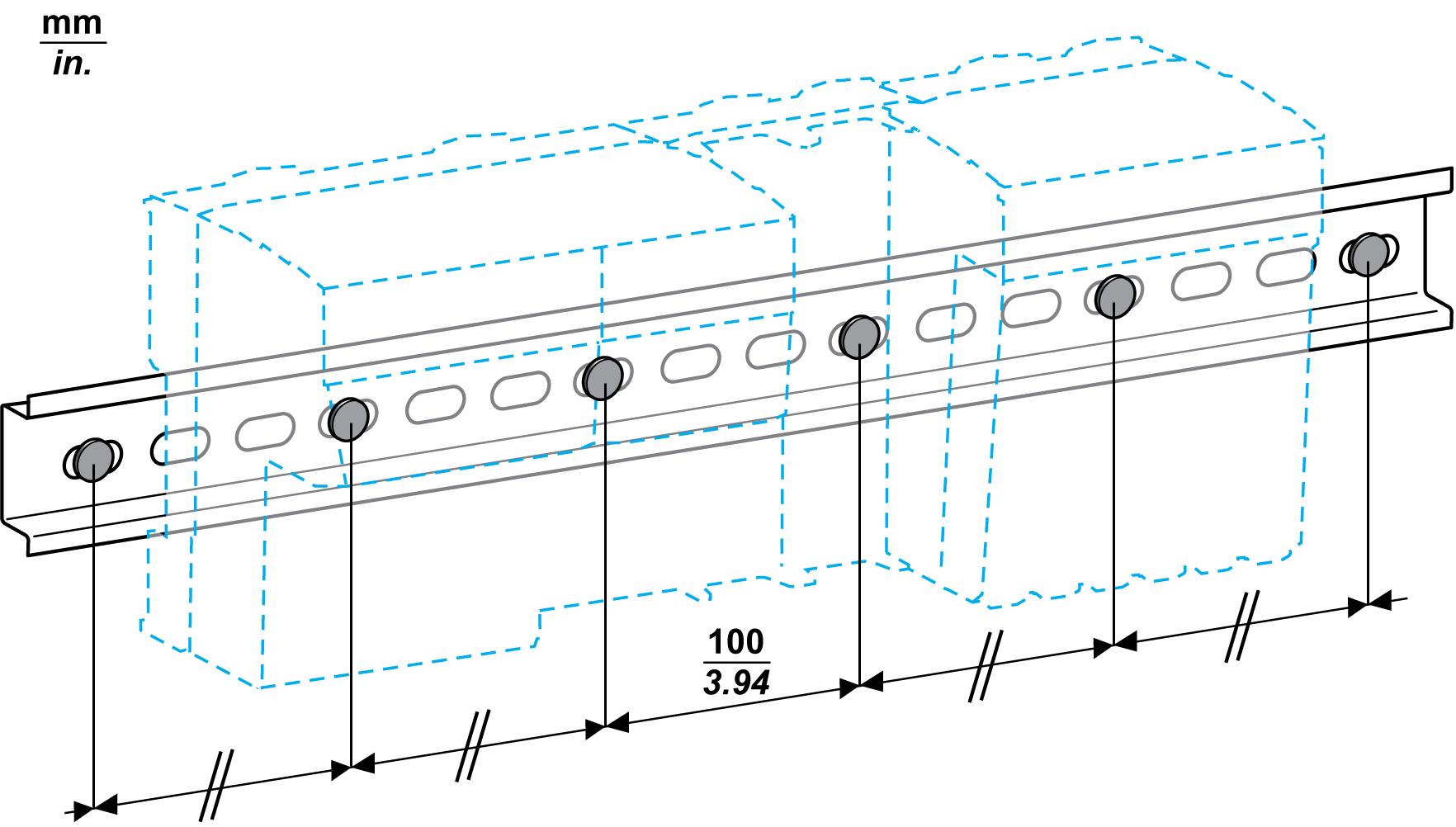

Die folgende Abbildung zeigt die Anforderungen für die Montage der DIN-Schiene:
Mit Niederprofil-Montagehardware wie Flachkopfschraubendrehern mit Montage-Senklöchern muss die Niederprofil-DIN-Schiene NSYSDR200D verwendet werden.
HINWEIS: Bei Verwendung einer DIN-Schiene NSYSDR200D ist sicherzustellen, dass der Kopf der Befestigungsschraube maximal 1,0 mm (0.039 in.) ) über die innere Oberfläche der DIN-Schiene absteht.
