Maximale Hardwarekonfiguration

Einführung

Der M262 Logic/Motion Controller ist ein Steuerungssystem, das eine All-in-One-Lösung für Bewegungsanwendungen und eine skalierbare Lösung für Logikanwendungen mit optimieren Konfigurationen und einer offenen, erweiterbaren Architektur bereitstellt.

Prinzip der lokalen und dezentralen Konfiguration

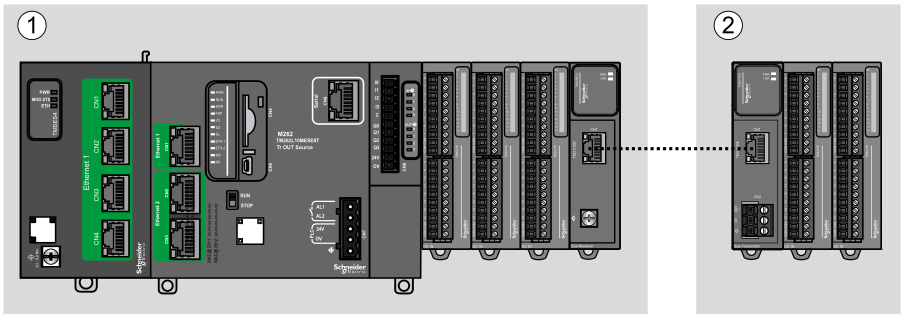

Die folgende Abbildung definiert die lokale und dezentrale Konfiguration:

(1) Lokale Konfiguration

(2) Dezentrale Konfiguration

M262 Logic/Motion Controller-Architektur bei lokaler Konfiguration

Eine optimierte lokale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:

  • M262 Logic/Motion Controller

  • TMS-Erweiterungsmodule

  • TM3-Erweiterungsmodule

Die Architektur der M262 Logic/Motion Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

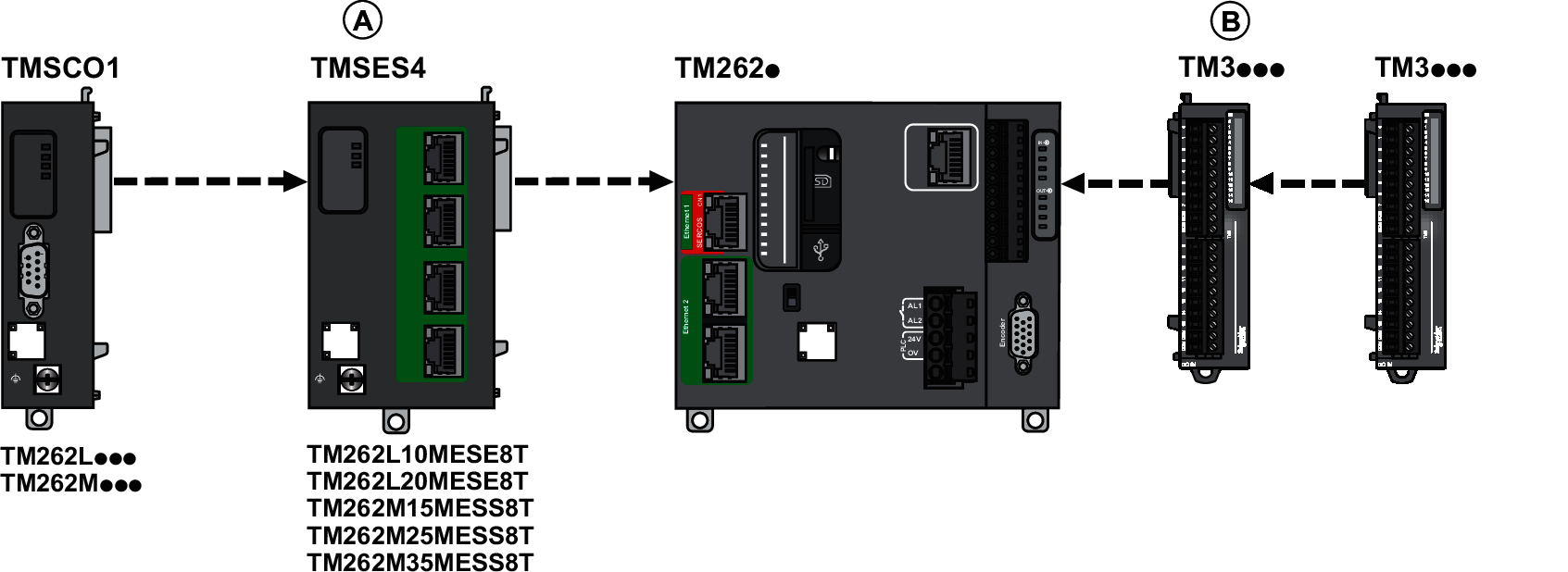

Die folgende Abbildung zeigt die Komponenten einer lokalen Konfiguration:

(A) TMS-Erweiterungsmodule
  • 1 TMSCO1

    für TM262L01MESE8T und TM262M05MESS8T
  • 3 TMSES4 oder 2 TMSES4 und 1 TMSCO1 für die anderen Referenzen

TMSCO1 muss das mit der Steuerung verbundene Modul ganz am linken Rand sein.

(B) TM3-Erweiterungsmodule (maximal 7).

M262 Logic/Motion Controller - Architektur bei dezentraler Konfiguration

Eine optimierte dezentrale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:

  • M262 Logic/Motion Controller

  • TMS-Erweiterungsmodule

  • TM3-Erweiterungsmodule

  • TM3-Sender- und Empfängermodule

Die Architektur der M262 Logic/Motion Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

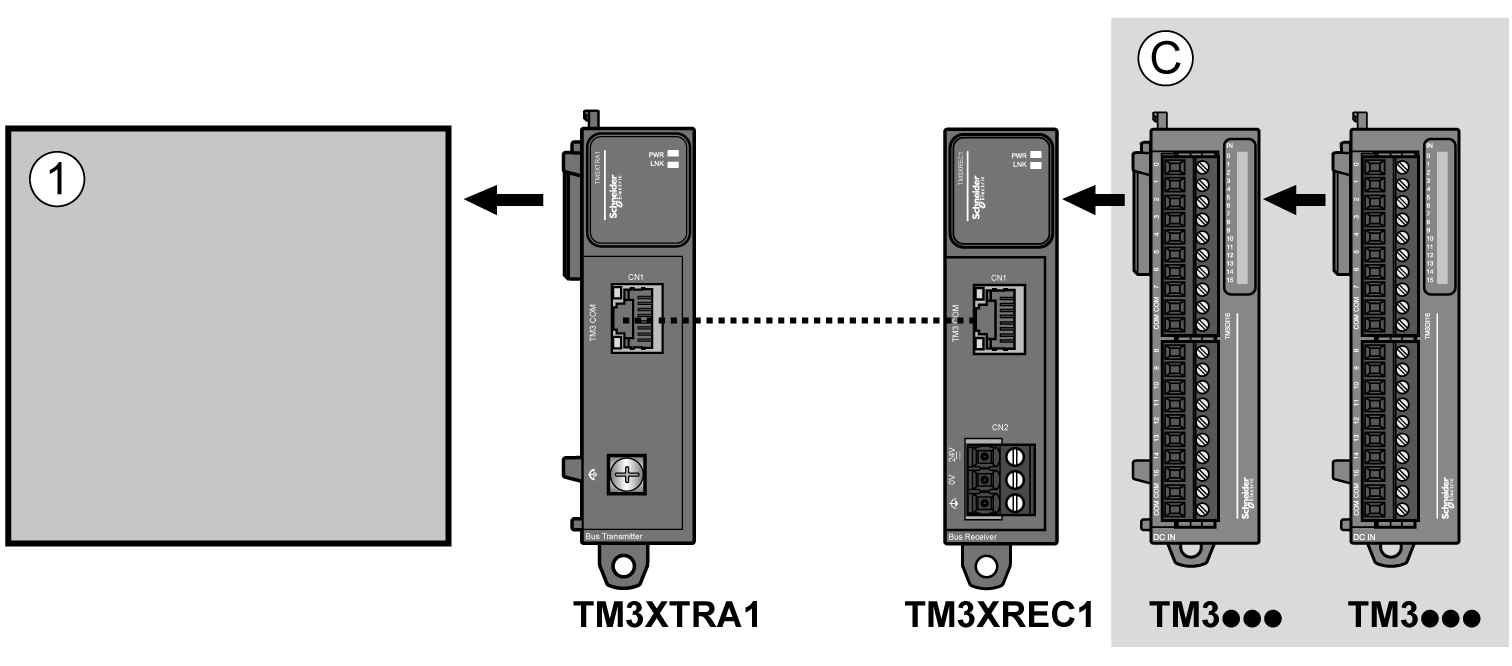

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:

(1) Logic/Motion Controller und Module

(C) TM3-Erweiterungsmodule (maximal 7)

M262 Logic/Motion Controller - Architektur bei verteilter Konfiguration

Eine optimierte dezentrale Konfiguration und Flexibilität werden durch die Zuordnung folgender Komponenten erreicht:

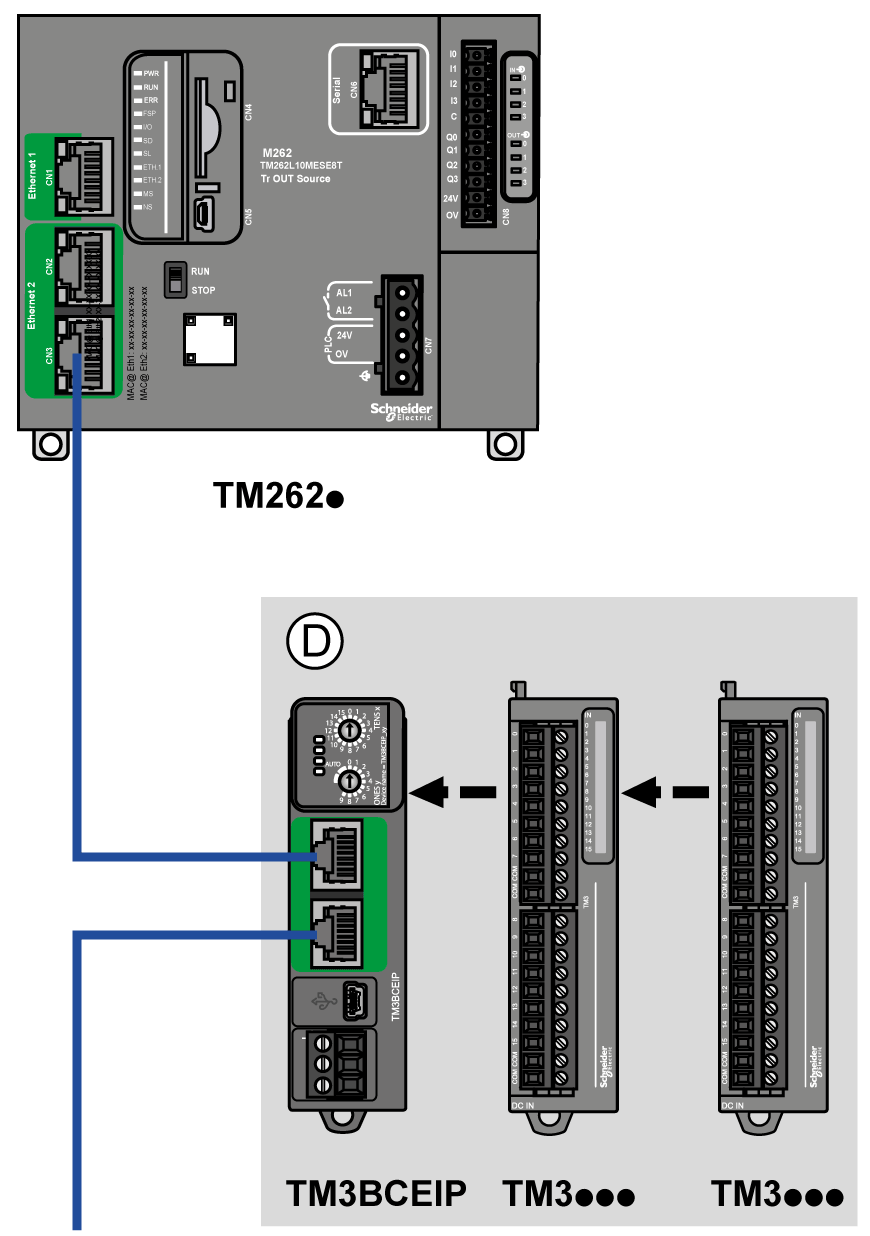

Diese Abbildung zeigt die Komponenten einer verteilten Architektur:

(D) Verteilte TM3-Module

Maximale Anzahl an Modulen

Die folgende Tabelle zeigt die maximal unterstützte Konfiguration:

Referenzen

Maximum

Konfigurationstyp

TM262L01MESE8T

TM262M05MESS8T

7 TM3-Erweiterungsmodule

1 TMSCO1

Lokal

TM262L10MESE8T

TM262M15MESS8T

TM262L20MESE8T

TM262M25MESS8T

TM262M35MESS8T

7 TM3-Erweiterungsmodule

TMS-Erweiterungsmodule, bestehend aus:

  • bis zu 3 TMSES4

  • bis zu 1 TMSCO1

Lokal

TM3XREC1

7 TM3-Erweiterungsmodule

Dezentral

TM3BCEIP

TM3BCSL

TM3BCCO

7 TM3-Erweiterungsmodule ohne Sender und Empfänger

14 TM3-Erweiterungsmodule mit Sender und Empfänger

Verteilt

HINWEIS: TM3-Sender- und -Empfängermodule werden in der maximalen Anzahl der Erweiterungsmodule nicht berücksichtigt.
HINWEIS: Die Konfiguration mit TMS- und TM3-Erweiterungsmodulen wird von der Software EcoStruxure Machine Expert im Fenster Konfiguration bestätigt.
HINWEIS: In manchen Umgebungen kann eine maximale Konfiguration, die Module mit hohem Stromverbrauch umfasst und in der die maximal zulässige Entfernung zwischen den TM3-Sender- und -Empfängermodulen genutzt wird, Kommunikationsprobleme mit dem Bus zur Folge haben, selbst wenn die EcoStruxure Machine Expert-Software diese Konfiguration unterstützt. In diesem Fall müssen Sie den Stromverbrauch der für die Konfiguration ausgewählten Module sowie den für Ihre Anwendung erforderlichen Kabelmindestabstand analysieren und versuchen, Ihre Auswahl zu optimieren.
