TM3-E/A-Buskonfiguration

Überblick

Bei der TM3-E/A-Buskonfiguration können Sie die Task auswählen, in der der physische TM3-Austausch erfolgt. Diese Konfiguration kann auch die unter SPS-Einstellungen definierte Buszyklus-Task überschreiben.

Konfigurieren des E/A-Busses

Gehen Sie zur Konfiguration des TM3-E/A-Busses wie folgt vor:

Schritt

Aktion

1

Doppelklicken Sie in der Gerätebaumstruktur auf IO_Bus.

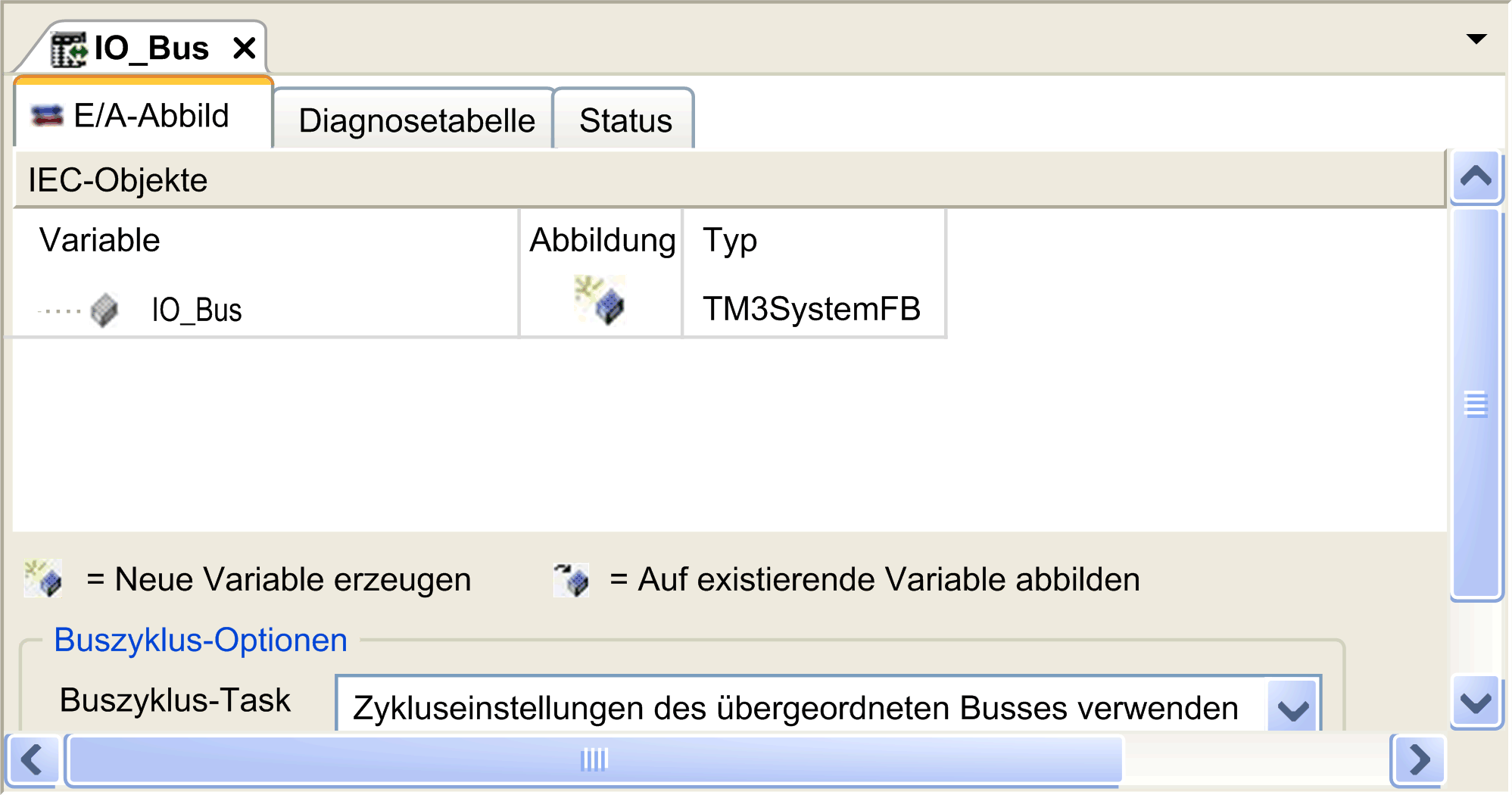

Ergebnis: Die Registerkarte des IO_Bus-Editors wird angezeigt:

2

Stellen Sie die Buszyklus-Task auf einen der folgenden Werte ein:

  • Zykluseinstellungen des übergeordneten Busses verwenden (Standardeinstellung)

    Für den Datenaustausch über den Bus wird die Task in den SPS-Einstellungen verwendet.

  • MAST

    Für den Busaustausch wird die Master-Task verwendet, ungeachtet der in den SPS-Einstellungen definierten Task.
