Konfiguration der Steuerung

Einführung

Legen Sie in der Software EcoStruxure Machine Expert zuerst ein neues Projekt an oder öffnen Sie ein bereits vorhandenes Projekt.

Im Programmierhandbuch für EcoStruxure Machine Expert finden Sie weitere Informationen zu folgenden Themen:

  • Hinzufügen einer Steuerung zu Ihrem Projekt

  • Hinzufügen von Erweiterungsmodulen zu einer Steuerung

  • Ersetzen einer vorhandenen Steuerung

  • Konvertieren einer Steuerung in ein anderes, aber kompatibles Gerät

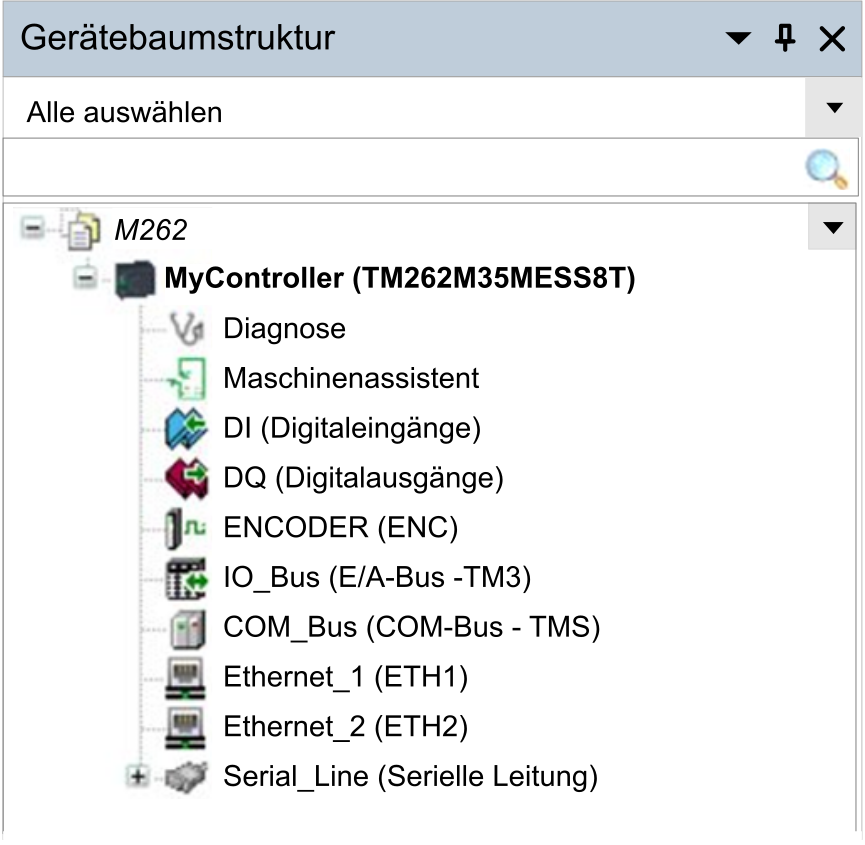

Gerätebaumstruktur

Die Gerätebaumstruktur zeigt eine strukturierte Ansicht der Hardwarekonfiguration. Wenn Sie in Ihrem Projekt eine Steuerung hinzufügen, werden je nach den von der Steuerung bereitgestellten Funktionen in der Gerätebaumstruktur mehrere Knoten hinzugefügt.

Position

Use to Configure...

Diagnostic (Diagnose)

Diagnosemeldungen und -status

Machine Assistant

Geräteerkennung und -konfiguration

DI

Integrierte Digitaleingänge der Steuerung

DQ

Integrierte Digitalausgänge der Steuerung

ENCODER

Inkremental- oder SSI-Geberschnittstelle der Steuerung

IO_Bus

An die Steuerung angeschlossene Erweiterungsmodule

COM_Bus

An die Steuerung angeschlossene Kommunikationsmodule

Ethernet_1

Integriertes Ethernet, vorgesehen für Motion Bus Sercos auf TM262M•, vorgesehen für Geräte auf TM262L•

Ethernet_2

Integrierte Ethernet-Kommunikation

Serial_Line

SL-Kommunikationsschnittstelle

Anwendungsbaumstruktur

In der Anwendungsbaumstruktur können Sie projektspezifische Anwendungen sowie globale Anwendungen, POUs und Tasks verwalten.

Tools-Baumstruktur

In der Tools-Baumstruktur können Sie den HMI-Teil Ihres Projekts konfigurieren und Bibliotheken verwalten.

In der Tools-Baumstruktur können Sie folgende Aktionen durchführen:
