Ethernet-Dienste

Beschreibung

Auf dieser Registerkarte wird die Liste der Ethernet- oder Sercos-Geräte angezeigt, die von Modicon M262 Logic/Motion Controller gesteuert werden.

Ethernet_1
Ethernet_2
Ethernet-Ressourcen
IP-Routing
NTP

Symbolleiste Ethernet_1 und Ethernet_2

In der folgenden Tabelle wird die Symbolleiste beschrieben:

Element	Beschreibung
IP-Adresse generieren	Ermöglicht Ihnen das Generieren von Konfigurationen für jedes in der Gerätebaumstruktur konfigurierte Gerät.
Filteroptionen	Ermöglicht Ihnen das Anzeigen weiterer Informationen zu den konfigurierten Geräten.
Geräte erkennen	Startet den Maschinenassistent, der es Ihnen ermöglicht, die Geräte zu erkennen und zu konfigurieren.

Netzwerkeinstellungen

Um die Konfiguration eines Geräts anzuzeigen, klicken Sie auf die Registerkarte über der Symbolleiste. Die folgenden Informationen werden angezeigt:

IP-Adresse
Subnetzmaske
Gateway
Subnetzadresse

Konfigurierte Geräte im Projekt

Element	Beschreibung	Einschränkung
Gerätename	Name des Geräts in der Gerätebaumstruktur. Klicken Sie auf den Gerätenamen, um auf die Gerätekonfiguration zuzugreifen.	Kann nicht bearbeitet werden.
Gerätetyp	Gerätetyp.	Kann nicht bearbeitet werden.
IP-Adresse	IP-Adresse des Geräts. Kann für Sercos-Geräte leer bleiben.	–
MAC-Adresse	MAC-Adresse des Zielgeräts. Kann für Sercos-Geräte leer bleiben.	Kann bearbeitet werden, wenn in der Konfiguration des Geräts IP-Adresse nach BOOTP ausgewählt wurde.
DHCP-Gerätename	Hostname des Zielgeräts	Kann bearbeitet werden, wenn in der Konfiguration des Geräts IP-Adresse nach DHCP ausgewählt wurde.
Subnetzmaske	Subnetzmaske des Geräts	Sichtbar, wenn Experten-Modus in den Filteroptionen ausgewählt ist.
Gateway-Adresse	Gateway-Adresse des Geräts	Sichtbar, wenn Experten-Modus in den Filteroptionen ausgewählt ist.
Identifiziert nach	Es stehen vier Identifikationsmodi zur Verfügung: Keine Fest BOOTP DHCP	–
Protokoll	Verwendetes Protokoll	Kann nicht bearbeitet werden.
Kennung	Kennung des Geräts	Kann für ein Sercos-Gerät bearbeitet werden.
Identifikationsmodus	Identifikationsmodus des Geräts	Kann für ein Sercos-Gerät bearbeitet werden.
Betriebsart	Es stehen drei Betriebsarten zur Verfügung: Aktiviert Simuliert Optional	Kann für ein Sercos-Gerät bearbeitet werden.

Ethernet-Ressourcen

Auf der Unterregisterkarte Ethernet-Ressourcen wird Folgendes angezeigt:

Die Anzahl der konfigurierten Verbindungen und Kanäle
Die Anzahl der Eingangswörter
Die Anzahl der Ausgangswörter
Die Scanner-Last.

IP-Routing

Auf der Unterregisterkarte IP-Routing können Sie die IP-Routen in der Steuerung konfigurieren.

Über den Parameter IP-Weiterleitung aktivieren können Sie den IP-Weiterleitungsdienst der Steuerung deaktivieren. Ist der Dienst deaktiviert, wird die Kommunikation nicht von einem Netzwerk zum anderen weitergeleitet. In diesem Fall kann nicht mehr über das Steuerungsnetzwerk auf die Geräte im Gerätenetzwerk zugegriffen werden und entsprechende Funktionen wie der Gerätezugriff über Webseiten oder die Inbetriebnahme von Geräten über DTM, EcoStruxure Machine Expert - Safety usw. sind nicht mehr verfügbar.

Der Modicon M262 Logic/Motion Controller kann über maximal drei Ethernet-Schnittstellen verfügen. Für die Kommunikation mit dezentralen Netzwerken, die mit verschiedenen Ethernet-Schnittstellen verbunden sind, ist eine Routingtabelle erforderlich. Das Gateway ist die IP-Adresse, die für die Verbindung mit dem dezentralen Netzwerk verwendet wird. Sie muss sich im lokalen Netzwerk der Steuerung befinden.

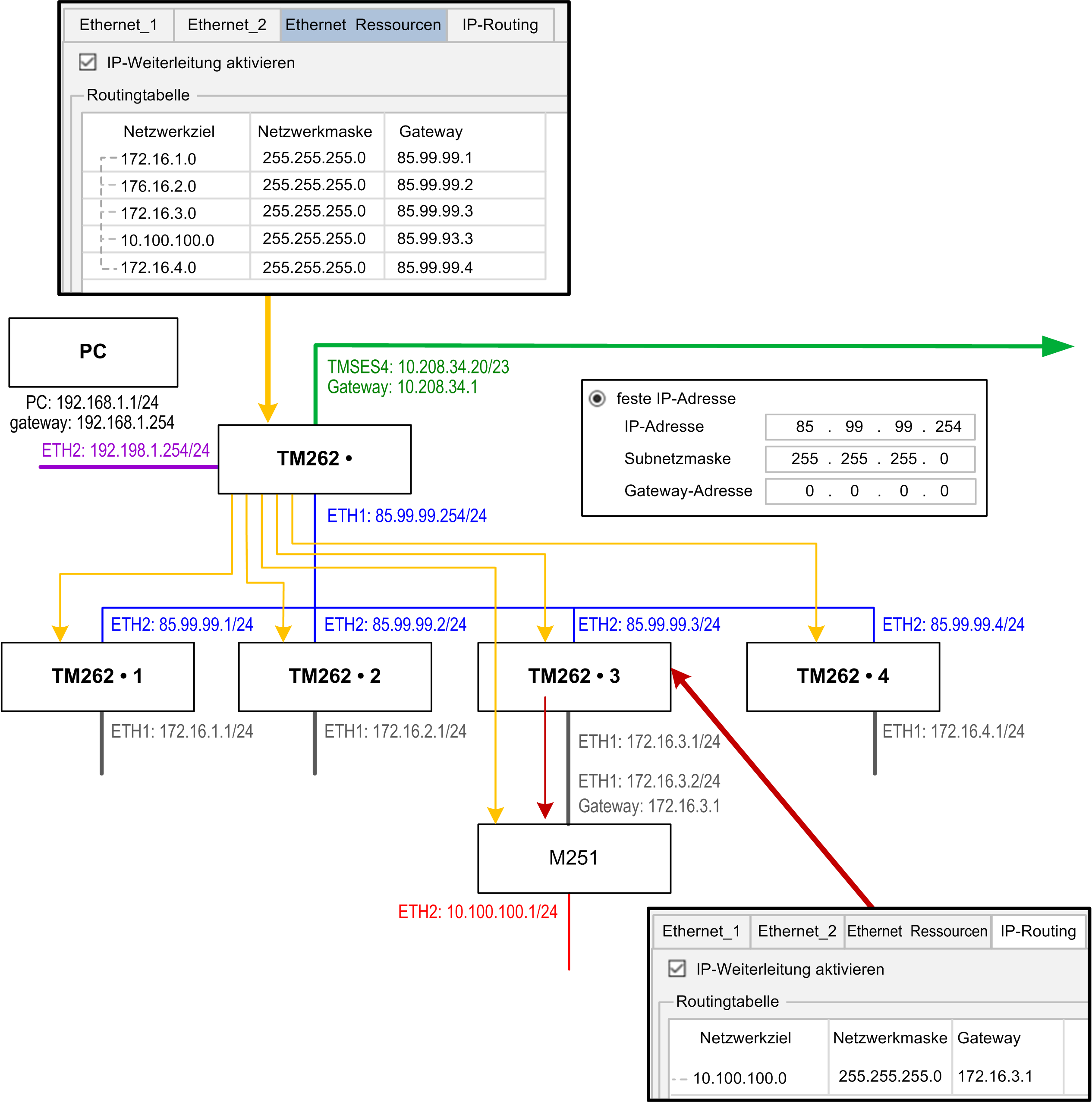

Die Abbildung zeigt ein Beispielnetzwerk, in dem die letzten beiden Zeilen mit Geräten (grau und rot) in der Routingtabelle hinzugefügt werden müssen:

Verwenden Sie die Routingtabellen zur Verwaltung der IP-Weiterleitung.

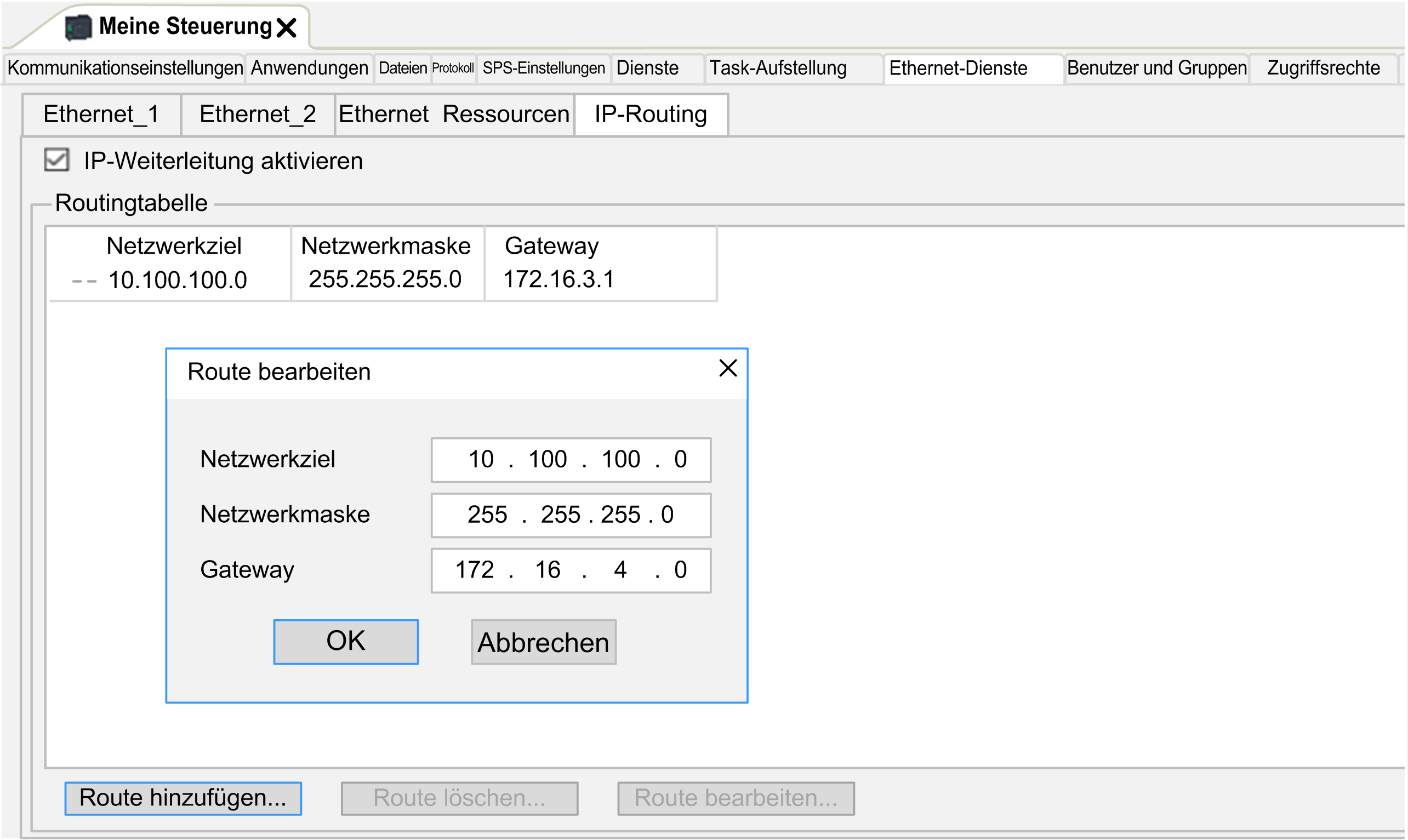

Um eine Route hinzuzufügen, doppelklicken Sie auf Meine Steuerung und klicken Sie dann auf Ethernet-Dienste > IP-Routing > Route hinzufügen.

Aus Gründen der Netzwerksicherheit ist die TCP/IP-Weiterleitung standardmäßig deaktiviert. Aus diesem Grund müssen Sie die TCP/IP-Weiterleitung manuell aktivieren, wenn Sie über die Steuerung auf Geräte zugreifen möchten. Dadurch kann das Netzwerk jedoch Cyberangriffen ausgesetzt werden, wenn Sie nicht zusätzliche Maßnahmen zum Schutz Ihres Unternehmens ergreifen. Darüber hinaus können Sie an Gesetze und Vorschriften hinsichtlich Cybersicherheit gebunden sein.

WARNUNG
	NICHT AUTHENTIFIZIERTER ZUGRIFF UND NACHFOLGENDER NETZWERKANGRIFF Beachten und respektieren Sie alle geltenden nationalen, regionalen und lokalen Gesetze und Vorschriften zur Cybersicherheit und zu personenbezogenen Daten, wenn Sie die TCP/IP-Weiterleitung in einem Industrienetzwerk aktivieren. Isolieren Sie Ihr Industrienetzwerk von anderen Netzwerken in Ihrer Firma. Schützen Sie alle Netzwerke vor unberechtigtem Zugriff mithilfe von Firewalls, VPNs oder anderen bewährten Schutzmaßnahmen. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

NICHT AUTHENTIFIZIERTER ZUGRIFF UND NACHFOLGENDER NETZWERKANGRIFF

Beachten und respektieren Sie alle geltenden nationalen, regionalen und lokalen Gesetze und Vorschriften zur Cybersicherheit und zu personenbezogenen Daten, wenn Sie die TCP/IP-Weiterleitung in einem Industrienetzwerk aktivieren.
Isolieren Sie Ihr Industrienetzwerk von anderen Netzwerken in Ihrer Firma.
Schützen Sie alle Netzwerke vor unberechtigtem Zugriff mithilfe von Firewalls, VPNs oder anderen bewährten Schutzmaßnahmen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

NTP

Das NTP-Protokoll synchronisiert die Geräteuhr und verhindert die Auswirkungen der variablen Latenz (Jitter).

Die Unterregisterkarte NTP ist in drei Bereiche unterteilt:

Allgemein (1)
Client (2)
Server (3)

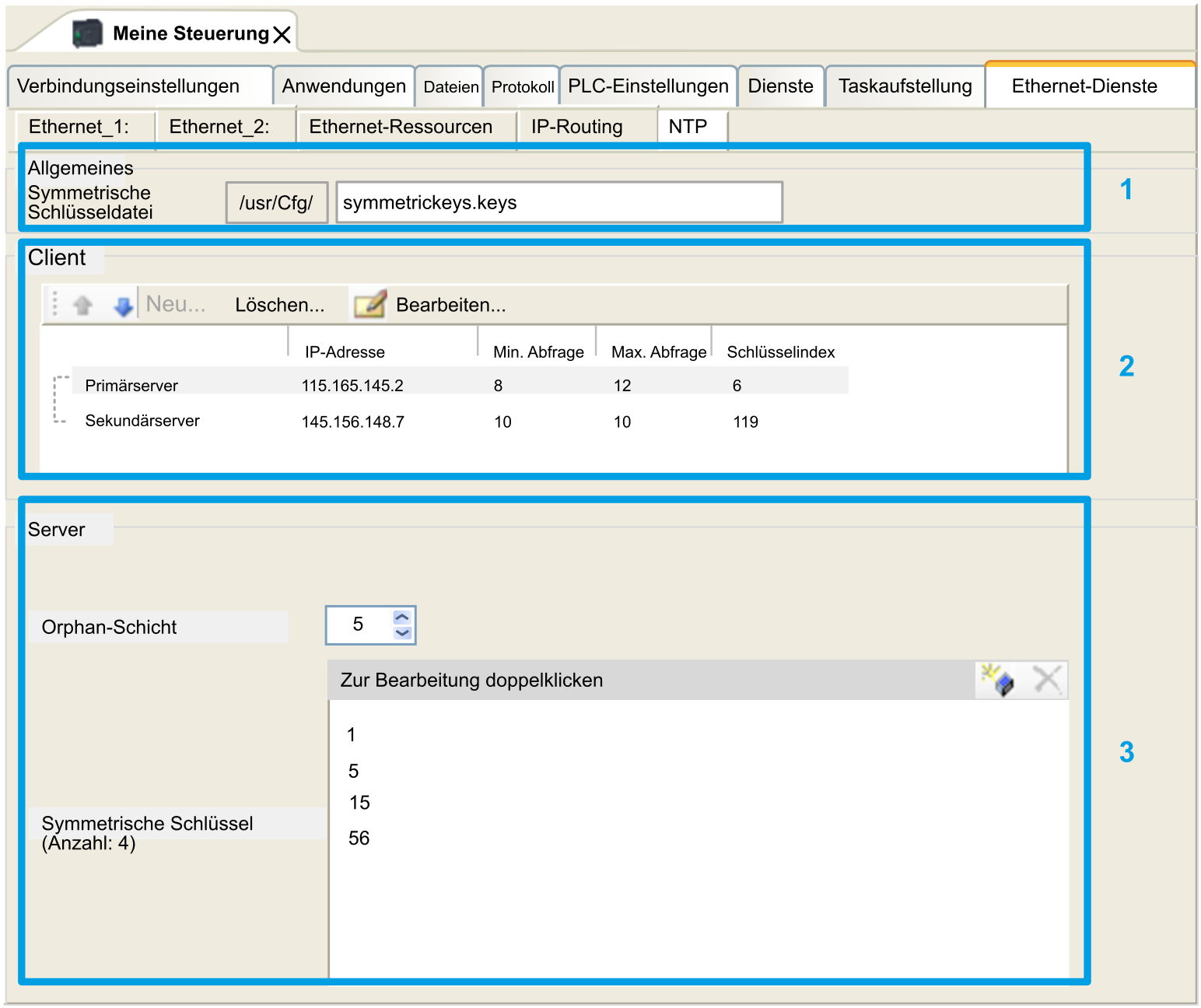

Die folgende Abbildung zeigt die Unterregisterkarte NTP:

Abschnitt Allgemein
Element		Beschreibung
/usr/Cfg*		Ordner, in den die Datei mit vertrauenswürdigen Schlüsseln hochgeladen werden soll. Nicht bearbeitbar
Empty*		Dateiname für die Symmetrische Schlüsseldatei. Bearbeitbar Kann leer bleiben, wenn kein Schlüsselindex definiert ist. Maximale Länge 22 Zeichen Dateierweiterung: .keys Zulässige Zeichen: a...z, A...Z, 0...9, -, _ HINWEIS: Sie müssen einen gültigen Dateinamen eingeben oder das Feld leer lassen. HINWEIS: Die einzige Authentifizierungsmethode für den Schlüsselalgorithmus ist MD5 für NTP.

Abschnitt Client.

Es können maximal zwei Server definiert werden: Primärserver und Sekundärserver. Für jeden definierten Server müssen die folgenden Informationen angegeben werden.

Element

Beschreibung

Wert

Einschränkung

IP-Adresse

Die IP-Adresse des Servers.

Standardwert: 0.0.0.0

Die Adresse muss von einem anderen Server verwendet werden.
Das erste Byte muss zwischen 1 und 223 liegen.
Loopback-Adresse ist nicht zulässig

Min. Abfrage

Der minimale Abfragewert

Standardwert: 6

Wertebereich: 3 bis 17 ⁽¹⁾

Der minimale Abfragewert muss kleiner als der maximale Abfragewert sein.

Max. Abfrage

Der maximale Abfragewert

Standardwert: 10

Wertebereich: 3 bis 17 ⁽¹⁾

Der maximale Abfragewert muss größer als der minimale Abfragewert sein.

Schlüsselindex

Der Schlüsselindexwert

Standardwert: 0

Wertebereich: 0 bis 65535

0 bedeutet „kein Schlüsselindex“.

(1): 3 entspricht 8 Sekunden (2³), 17 entspricht 131072 Sekunden (2¹⁷).

Abschnitt Server
Element	Beschreibung	Wert	Einschränkung
NTP-Server aktivieren	Ermöglicht die Aktivierung/Deaktivierung des NTP-Servers.	Aktiviert/deaktiviert	Es muss entweder eine Schicht (Stratum) für den Orphan-Modus oder NTP Client Primärserver definiert werden, wenn NTP Server aktiviert ist.
Orphan-Schicht	Die Orphan-Schicht-Ebene	Standardwert: 0 Wertebereich: 0...15	0 bedeutet: keine Orphan-Schicht. Siehe Orphan-Schicht.
Symmetrische Schlüssel	Die Liste der Schlüsselindizes.	Wertebereich: 1 bis 65535	Maximal 32 Schlüsselindizes, einschließlich Primärserver- und Sekundärserver-Schlüsselindizes.

HINWEIS: Wenn Sie den standardmäßigen NTPv3 -Server von Microsoft Windows verwenden, sollte die folgende Konfiguration auf dem Server vorgenommen werden: Konfigurieren von Systemen für hohe Genauigkeit.

Orphan-Schicht

NTP verwendet ein hierarchisches System, bei dem jede Ebene als Schicht (Stratum) bezeichnet wird. Diesen Ebenen wird eine Nummer zugewiesen, die bei 0 beginnt und als Referenz für die oberste Ebene dient.

Wenn die Steuerung sowohl Client als auch Server ist, wird die Schicht automatisch über den NTP-Server berechnet, mit dem sie verbunden ist. Wenn die Orphan-Schicht gleich 0 ist, zeigt die Steuerung ihrem NTP-Client an, dass seine Uhr nicht synchronisiert ist, wenn der von der Steuerung verwendete NTP-Server nicht erreichbar ist. Andernfalls wird der gewählte Wert verwendet.

Wenn die Steuerung nur als NTP-Server konfiguriert ist, wird der unter Orphan-Schicht ausgewählte Wert verwendet. Sie sollten einen geeigneten Schicht-Wert entsprechend der NTP-Hierarchie Ihrer Architektur auswählen.

Verwendung der Syntax der NTP-Schlüsseldatei

Die NTP-Schlüsseldatei unterstützt nur den MD5-Hash-Algorithmus.
Die Schlüsseldatei darf keinen Header haben.
Am Anfang einer Schlüsselzeile sind keine keine Leerzeichen zulässig.
Wenn Sie am Ende einer Schlüsselzeile einen Kommentar einfügen, müssen Sie zwei Leerzeichen zwischen dem Ende des Schlüssels und dem Beginn des Kommentars einfügen.

Beispiele für Schlüsseldateisyntax:

MD5 3N:}7LtY<Uz+FG5y65c4  # MD5 hash algorithm

MD5 37R}sQ^~)S~F*HZY(/w\  # MD5 hash algorithm

MD5 Mv4[@;x$f:D"_5_l>]t{  # MD5 hash algorithm

MD5 ':CHFQ^DvQ0JlAjhP\4,  # MD5 hash algorithm

MD5 &`!~)4Oem@Xz|M{Hb&bY  # MD5 hash algorithm
