TM5/TM7-System-E/A-Architektur

Einführung

Die TM5/TM7-System ist ein offenes System und kann über den Sercos III-Automationsbus mit Pacdrive betrieben werden.

TM5/TM7-System-E/A

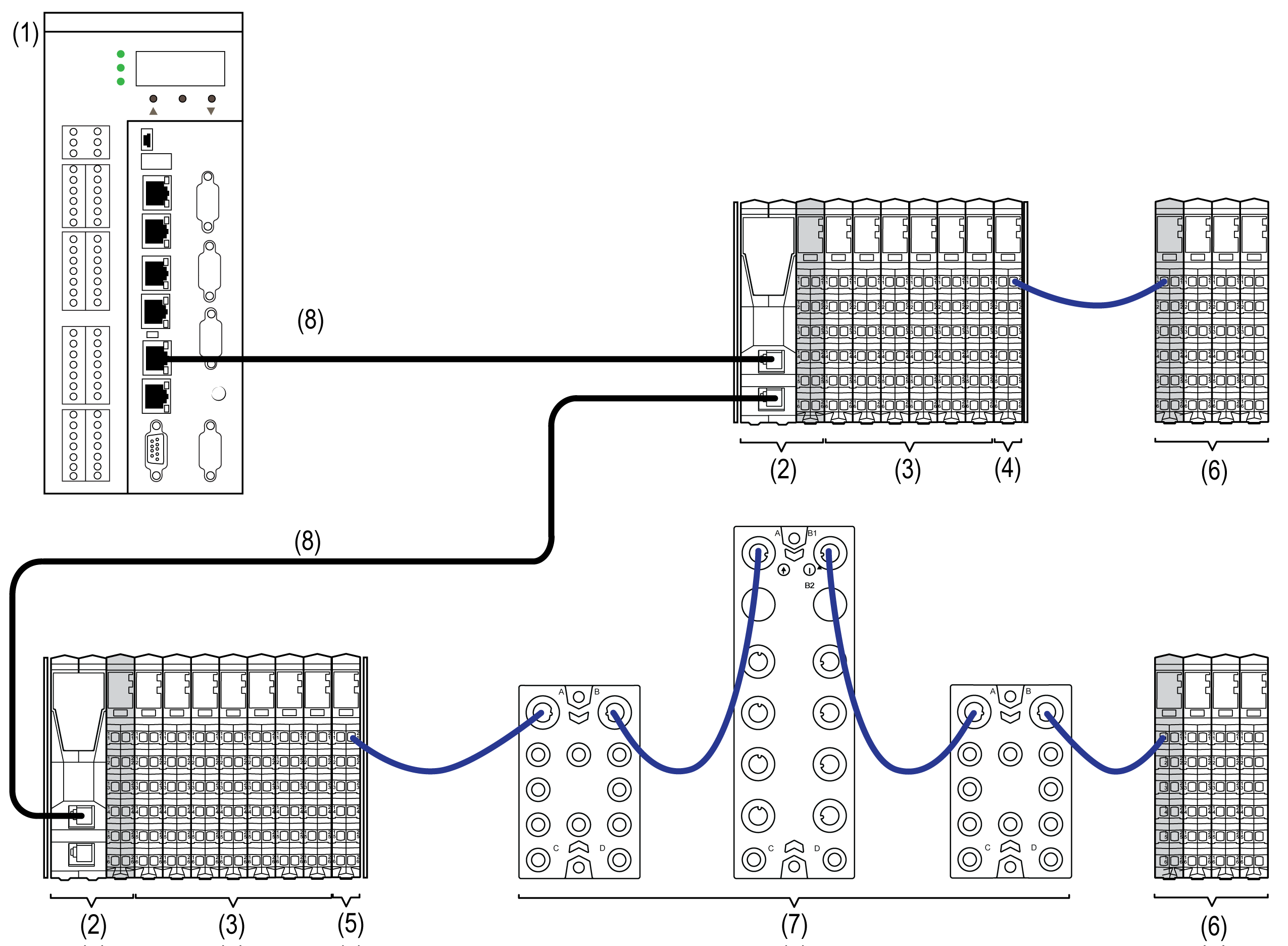

Die folgende Abbildung stellt verteilte TM5/TM7-System-E/A dar, die über einen Sercos III-Bus an einen Logic Motion Controller (1) angeschlossen sind:

1 PacDrive LMC Eco / PacDrive LMC Pro/Pro2

2 Sercos III Bus Interface TM5NS31

3 TM5-System-E/A-Module

4 Sendermodul TM5SBET1

5 Sendermodul TM5SBET7

6 Empfängermodul TM5SBER2 und TM5-System-E/A-Module

7 TM7-System-E/A-Module

8 Sercos III-Ethernet-Buskabel

Architektur bei dezentraler Konfiguration

Zusätzlich zur verteilten Konfiguration können Sie dezentrale E/A in bis zu 100 m (328,1 ft) Entfernung von der Sercos III Bus Interface positionieren .
