TM5SPS3 - Beschreibung

Hauptmerkmale

Das TM5SPS3-Interface Power Distribution Module (IPDM) besteht aus zwei dedizierten elektrischen Stromkreisen:

24-VDC-Hauptspannungsversorgung, die die Elektronik des Sercos III Bus Interface-Moduls versorgt und unabhängige Energie für den TM5-Leistungsbus erzeugt, der die Erweiterungsmodule versorgt.

24-VDC-E/A-Leistungssegment, das Folgendes versorgt:

-	die Erweiterungsmodule
-	mit den Erweiterungsmodulen verbundene Sensoren und Stellglieder
-	mit den gemeinsamen Verteilermodule (CDM, Common Distribution Modules) verbundene externe Geräte

Die nachstehende Tabelle enthält die wichtigsten Kenndaten des TM5SPS3s Interface Power Distribution Module (IPDM):

Hauptmerkmale
Im 24-VDC-E/A-Leistungssegment maximal bereitgestellter Strom	10.000 mA
Vom TM5-Leistungsbus erzeugt	750 mA

Bestellinformationen

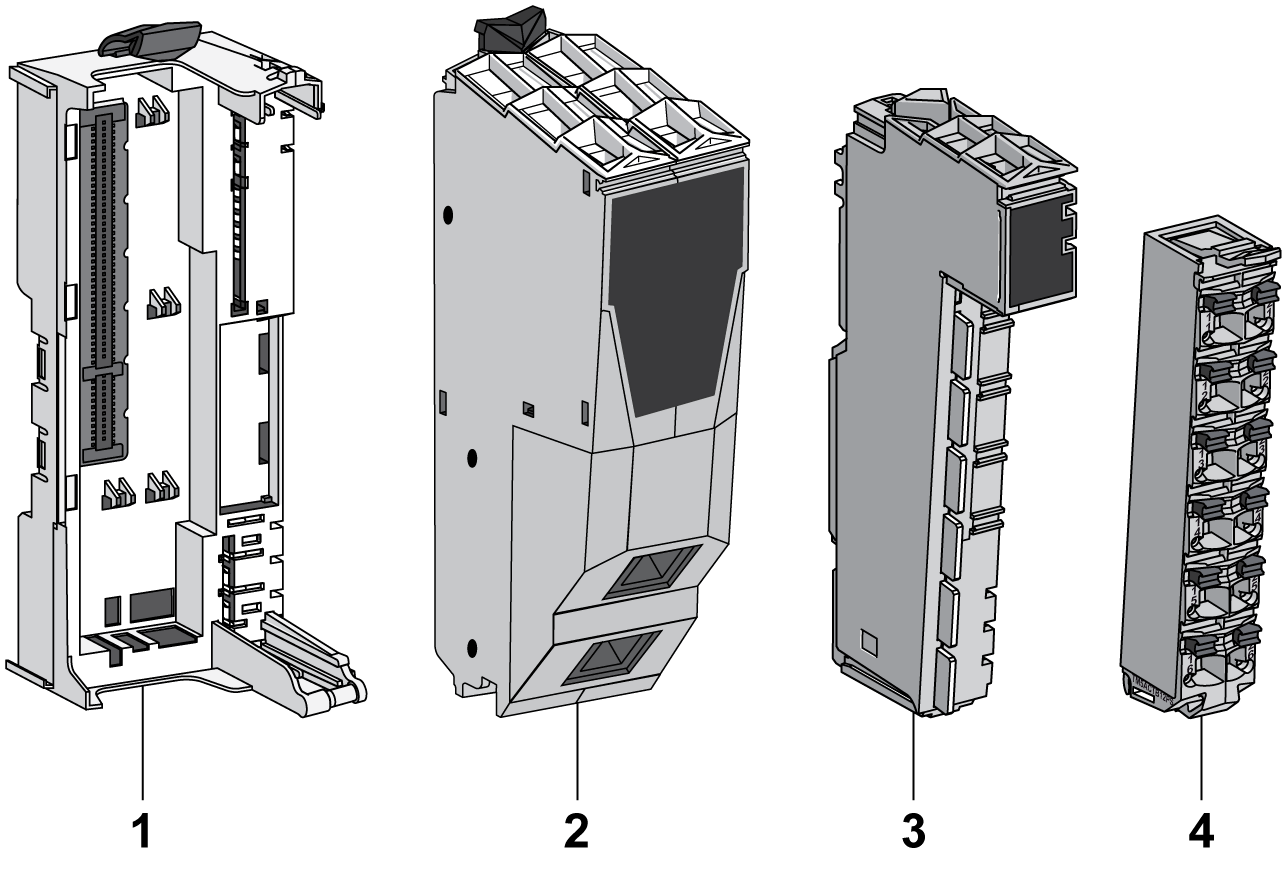

Die folgende Abbildung und Tabelle enthalten die Bestellreferenzen der Komponenten zur Erstellung einer TM5-Sercos III Bus Interface mit dem TM5SPS3 IPDM:

Nummer	Referenz	Beschreibung	Farbe
1	TM5ACBN1	Busbasis für Sercos III-Busschnittstellen-Modul und Schnittstellen-Stromverteilermodul (IPDM)	Weiß
2	TM5NS31	Sercos III-Busschnittstellen-Modul	Weiß
3	TM5SPS3	Interface Power Distribution Module (IPDM)	Grau
4	TM5ACTB12PS	Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul	Grau

HINWEIS:: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

Status-LEDs

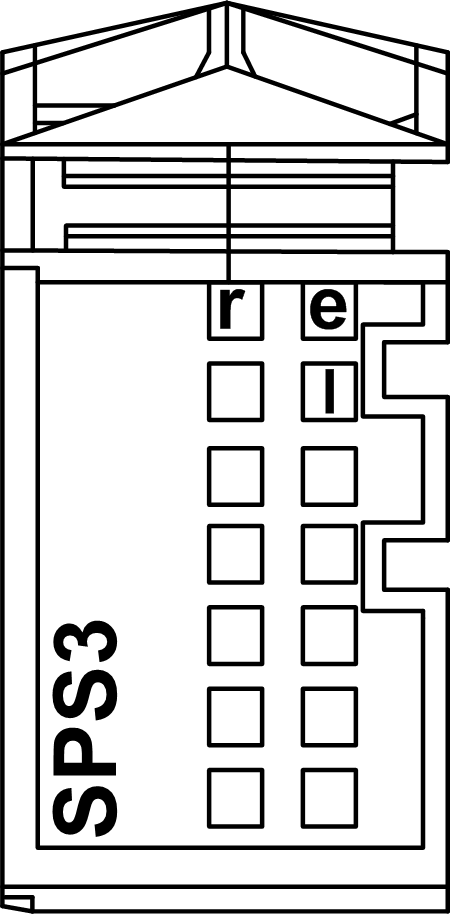

In der folgenden Tabelle werden die Status-LEDs am TM5SPS3 IPDM beschrieben:

LED	Farbe	Status	Beschreibung
r	Grün	Aus	Spannungsversorgung nicht angeschlossen
		Einmaliges Blinken	Reset-Zustand
		Blinkend	TM5-Erweiterungsbus im Anlaufzustand
		Ein	RUN-Zustand
e-	Rot	Aus	OK oder Modul nicht angeschlossen
e-	Rot	Zweimaliges Blinken	Zeigt einen der folgenden Zustände an: Versorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig Versorgung des TM5-Leistungsbusses über externe Spannungsversorgung(en) zu niedrig
e+r	Leuchten Rot / Einmaliges Blinken Grün		Ungültige Firmware
l	Rot	Aus	Die Spannungsversorgung des TM5-Interface Power Distribution Module (IPDM) liegt im zulässigen Bereich.
l	Rot	Ein	Die Spannungsversorgung des TM5-Interface Power Distribution Module (IPDM) ist unzureichend.
