TM5SPS1 - Verdrahtungsplan

Verdrahtungsplan

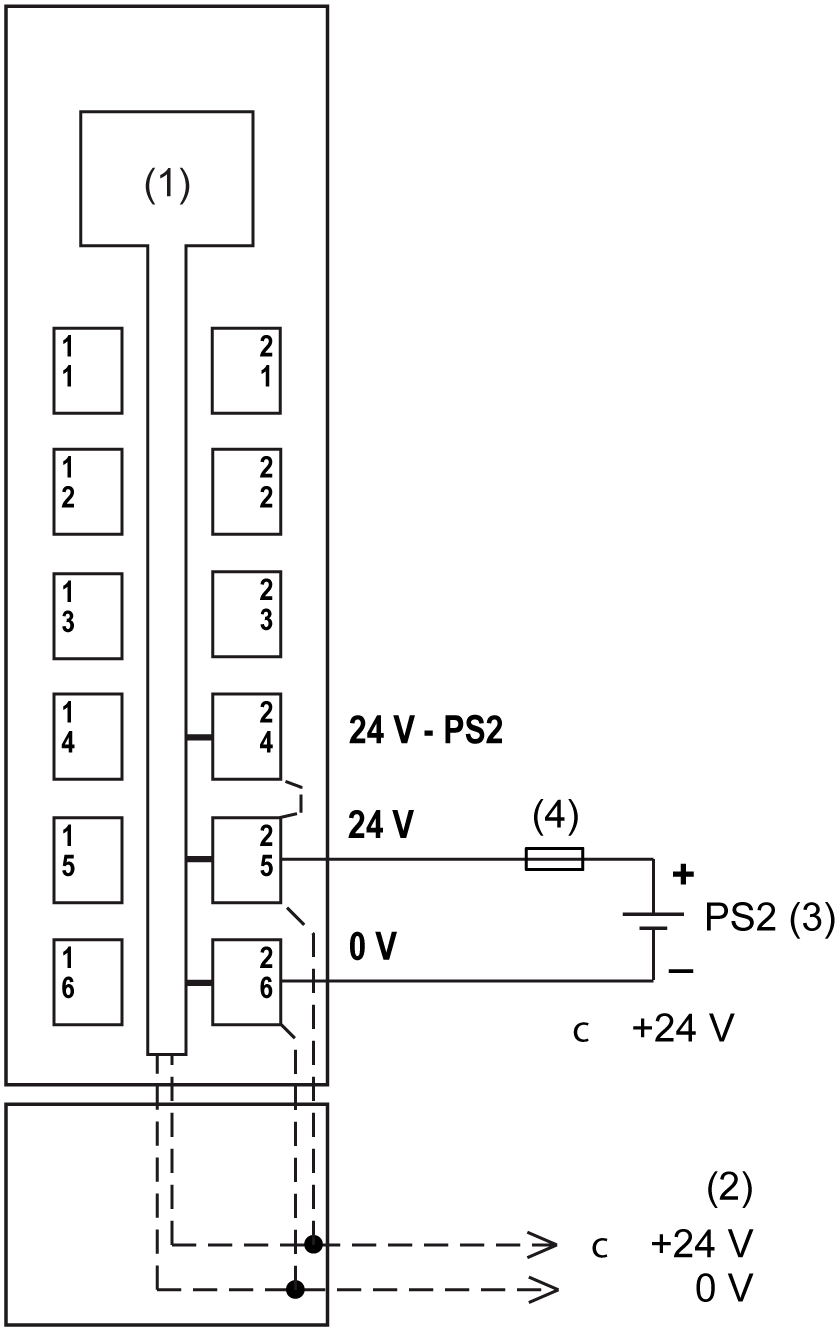

Die nachstehende Abbildung zeigt den Verdrahtungsplan für TM5SPS1:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, in die Busbasis integriert

3 PS2: Externe isolierte 24-VDC-Spannungsversorgung

4 Externe Sicherung Typ T, träge, max. 10 A, 250 V

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.

GEFAHR
	GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR Schließen Sie die Module nicht direkt an die Netzspannung an. Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140. Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse). Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR

Schließen Sie die Module nicht direkt an die Netzspannung an.
Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
